迷你夹持式工作台虎钳台钳三维设计

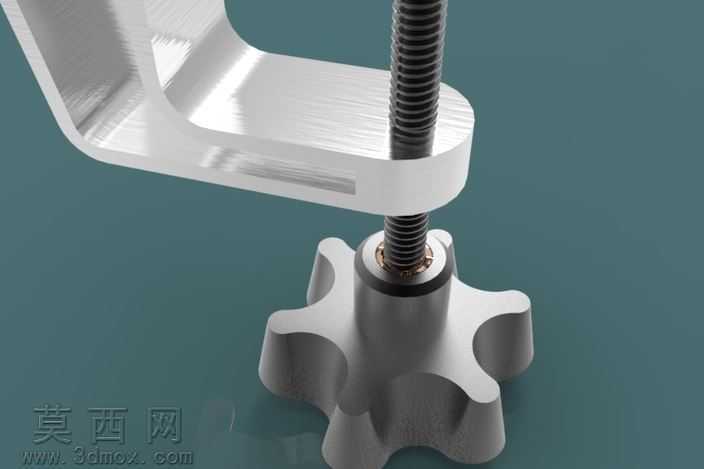

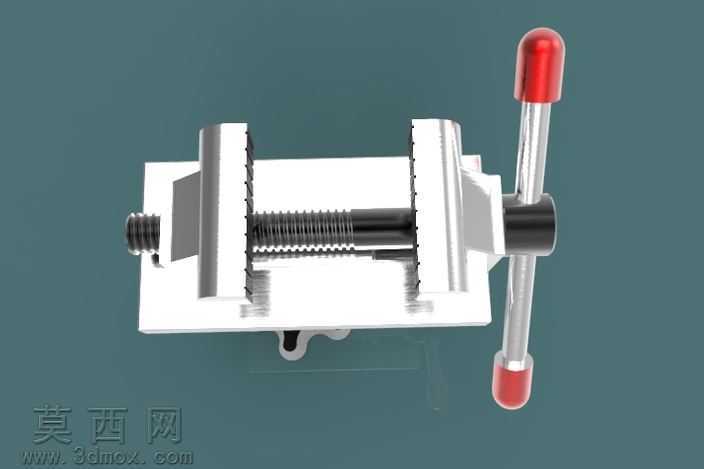

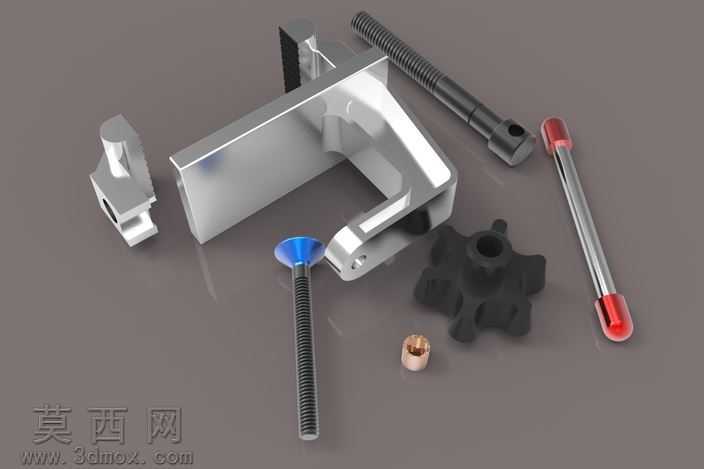

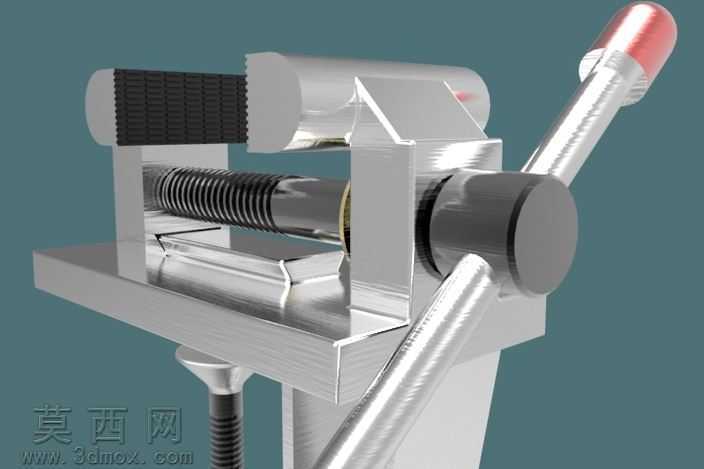

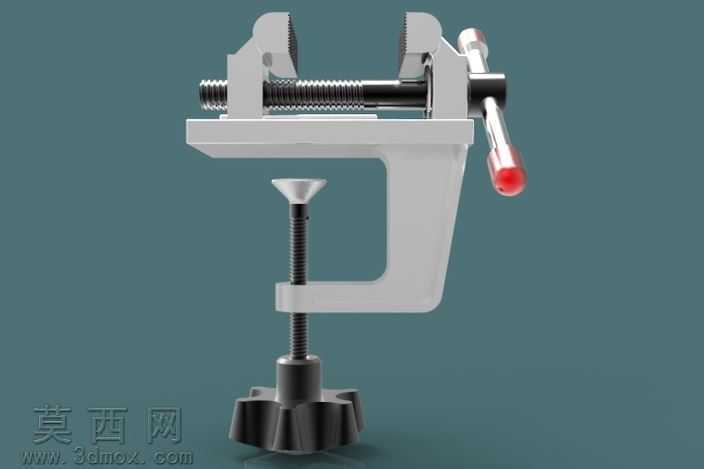

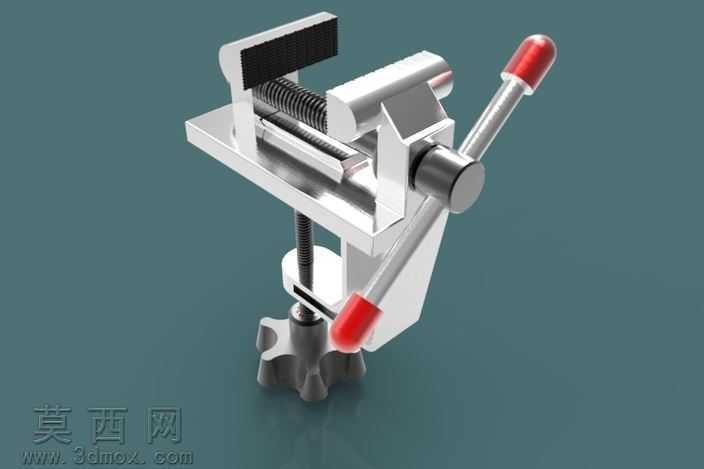

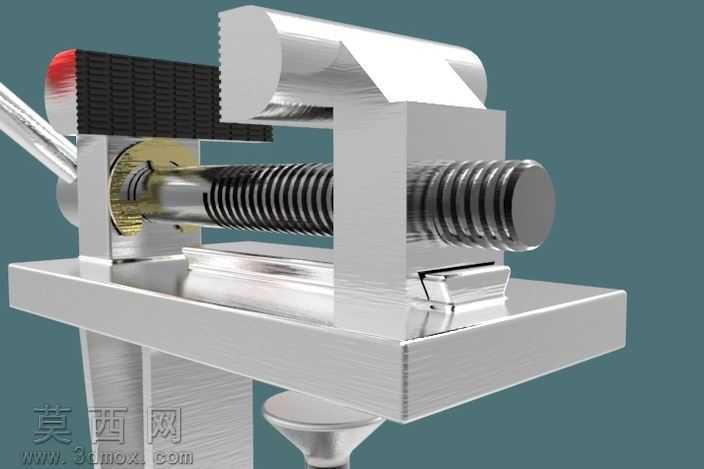

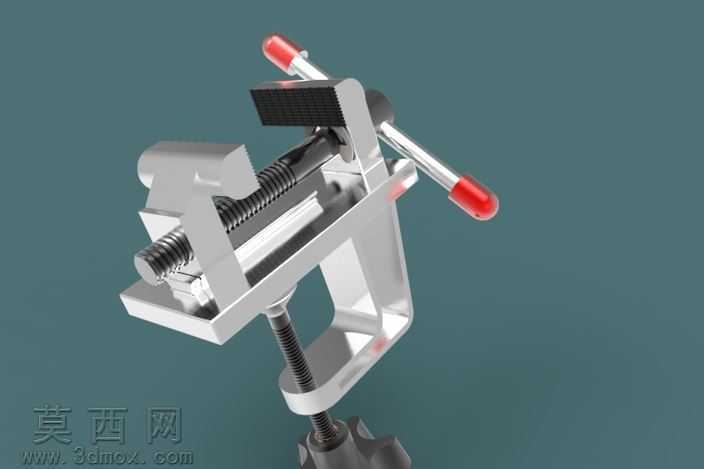

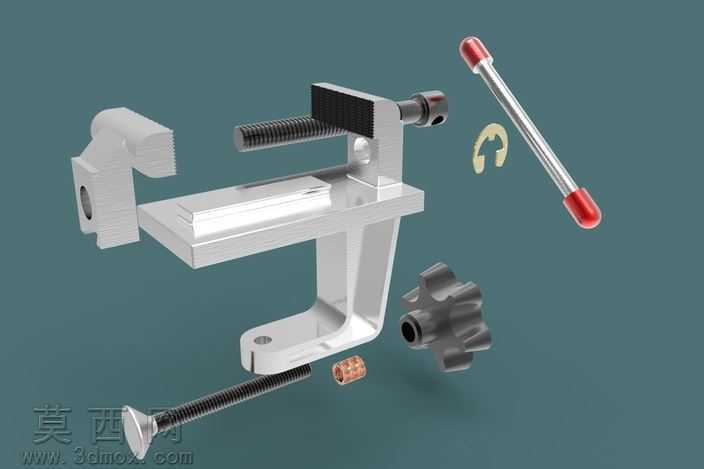

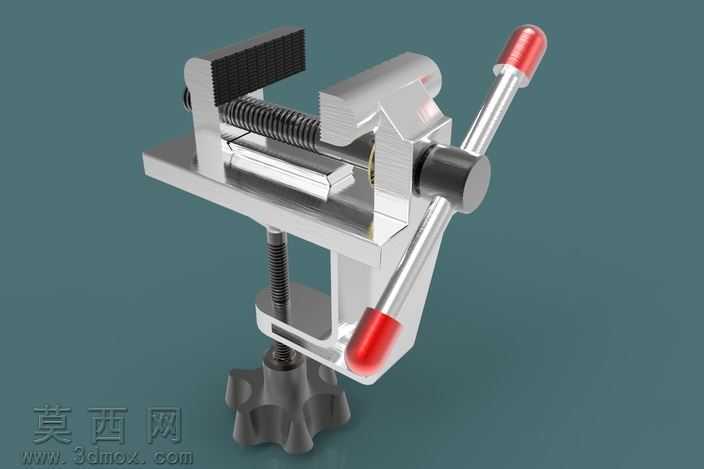

本作品为迷你夹持式虎钳台钳的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建，首先对虎钳的核心功能模块进行拆分，分别完成固定钳身、活动钳身、传动丝杆、夹紧摇臂、工作台固定夹座、星形锁紧旋钮、钳口防滑垫片等独立零件的建模，每个零件均严格按照小型台钳的实际加工尺寸进行参数约束，保证各零件间的装配公差符合机械设计规范，丝杆与活动钳身的螺纹配合、摇臂与丝杆端部的插接配合、夹座与工作台边缘的夹持行程均经过反复参数校验，避免出现装配干涉问题。材质与渲染阶段，针对不同零件的实际使用材质进行区分设置：钳身主体采用哑光镀铬金属材质，调整金属粗糙度参数模拟真实机加工金属的细腻磨砂质感，还原镀铬层的低反光金属特性；传动丝杆采用光亮冷拔钢材质，添加细微的螺纹纹理凹凸贴图，还原丝杆表面的加工纹路；摇臂手柄两端的防滑握套采用半透明红色橡胶材质，调整次表面散射参数模拟橡胶的柔和透光质感，同时添加细微的颗粒纹理提升真实感；钳口防滑垫片采用黑色硬质橡胶材质，表面刻画交叉防滑齿纹，还原钳口的防滑结构；底部星形锁紧旋钮采用铸铁喷塑材质，添加细微的颗粒质感模拟喷塑表面的哑光触感。渲染阶段采用三点布光方案，主光源从侧上方45度投射，突出虎钳的金属轮廓与结构层次，辅光源补充暗部细节避免阴影死黑，环境光采用柔和的工作室HDR贴图，让金属表面的反射更贴近真实工作环境，最终渲染图清晰展现虎钳的整体结构与各部件的材质差异。结构设计上，这款迷你虎钳采用夹装式固定结构，区别于传统重型台虎钳的螺栓固定方式，底部的夹座配合星形锁紧旋钮可快速夹持在工作台边缘，无需打孔安装，适配不同厚度的工作台面板；夹持机构采用梯形丝杆传动，具备自锁特性，夹紧工件后不会出现松动滑脱问题，摇臂采用加长杠杆设计，转动时更省力，可提供足够的夹持力；钳口采用可更换式防滑垫片设计，磨损后可快速替换，同时可根据夹持工件的类型更换不同材质的钳口垫片，避免夹伤软质工件表面。设计思路围绕小型加工场景的使用需求展开，针对珠宝加工、小型木工制作、业余模型制作等场景的轻量化夹持需求，在保证足够夹持力的前提下尽可能缩小虎钳的整体体积，整体结构紧凑小巧，安装拆卸便捷，既可以满足小型零件的夹持固定需求，又不会占用过多工作台空间，同时兼顾了结构耐用性与操作便捷性，所有活动部件均设计有对应的限位结构，避免操作过程中出现零件脱落的问题，整体结构符合人体工程学设计，锁紧旋钮与摇臂的操作位置均设置在方便施力的角度，无需复杂操作即可快速完成工件装夹与虎钳固定。
