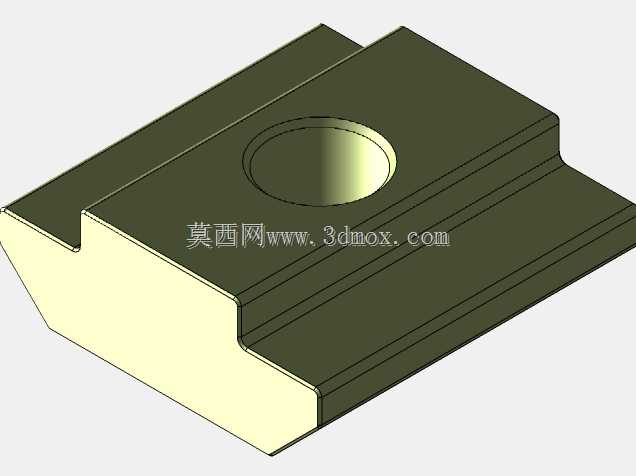

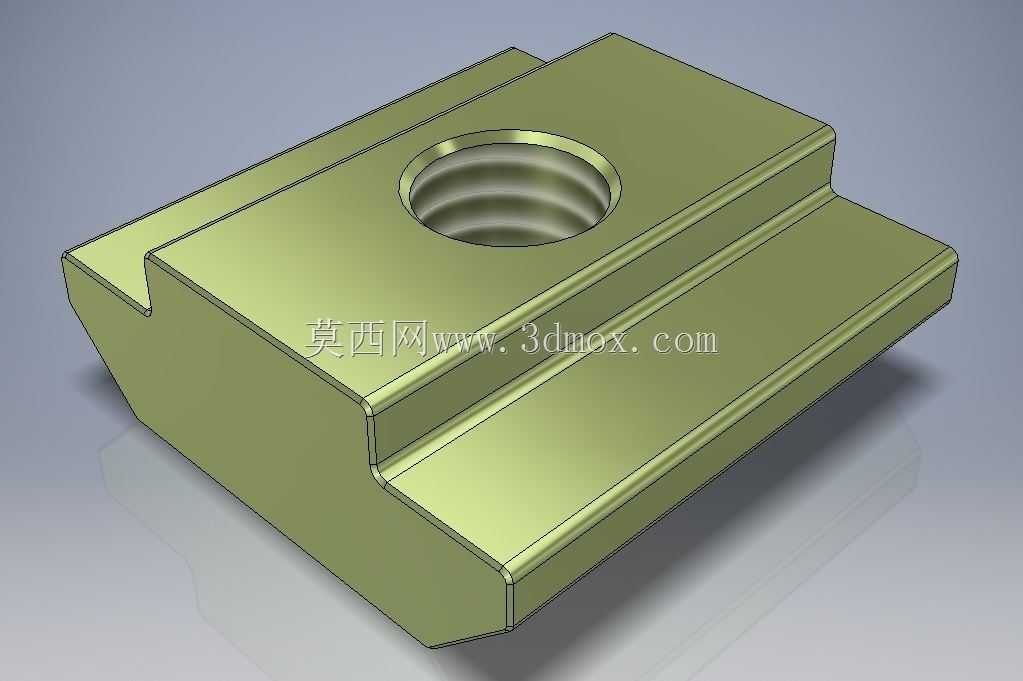

适配3030铝型材的M6T形槽螺母

在工业铝型材框架搭建的各类应用场景中，T形槽螺母是实现型材与各类外接部件快速、可靠连接的核心紧固件，这款适配3030规格铝型材的M6螺纹T形槽螺母，正是针对30mm×30mm截面工业铝型材的槽道结构专门设计的连接件，广泛应用于自动化设备机架、工业工作台框架、物料输送线支架、设备防护围栏、检测治具台架等各类采用30系列铝型材搭建的结构中。从实际使用场景来看，这类T形槽螺母无需提前在铝型材上预设安装孔位，可直接从铝型材端面的槽道口滑入，也可在框架组装完成后，从槽道任意位置的开口处卡入槽内，灵活调整安装位置，极大降低了铝型材框架的组装难度，也方便后期对框架上的安装部件进行位置调整与结构改造，相比传统的钻孔攻丝连接方式，不会破坏铝型材本身的结构强度，也不会出现攻丝滑牙导致连接失效的问题。这款螺母的功能特性围绕铝型材槽道的安装需求设计，整体采用T形台阶结构，上部的窄边结构可嵌入铝型材的T形槽内部，卡合在槽道的限位台阶处，下部的宽边结构贴合铝型材槽道的外端面，当拧紧配套的M6螺栓时，螺母的T形台阶会牢牢抵在铝型材槽道的内部限位面上，实现可靠的锁紧固定，不会随螺栓转动发生跟转，也不会从槽道中脱出。从设计思路来看，这款螺母的外形尺寸完全匹配3030铝型材的槽道参数，T形头部的宽度与槽道内部的容纳宽度适配，厚度与槽道的内部间隙匹配，确保螺母可以顺畅在槽道内滑动调整位置，同时锁紧后不会出现晃动间隙；中间的M6螺纹孔采用标准公制粗牙螺纹，适配市面上绝大多数M6规格的螺栓、螺钉，可满足不同厚度外接安装板、脚轮、铰链、把手、传感器安装支架等部件的连接需求，螺纹孔的深度经过合理设计，既保证足够的螺纹啮合长度，确保连接强度满足常规工业场景的载荷要求，又不会因为螺母整体厚度过大导致无法完全嵌入槽道，影响安装平整度。在安装边界方面，这款螺母安装后完全贴合铝型材槽道表面，不会突出型材表面过多，不会影响铝型材表面的盖板、封条等配件的安装，螺母的边角做了小倒角处理，既方便滑入铝型材槽道，也避免安装过程中划伤操作人员或者铝型材表面的氧化层。在实际设备搭建中，这类T形槽螺母可以搭配不同长度的M6螺栓，实现不同厚度的外接部件与铝型材框架的固定，比如固定设备的钣金护板时，搭配短规格螺栓即可实现护板与型材的贴合固定；固定脚轮、支撑脚等承重部件时，搭配带法兰面的螺栓可以增大接触面积，提升连接的稳定性；固定传感器、导轨等需要精准调整位置的部件时，可以先将螺母滑到大致位置，预紧螺栓后微调部件位置，确认位置准确后再完全锁紧，大幅提升组装调试的效率。
