适配GX12插头的NEMA17步进电机防护外壳

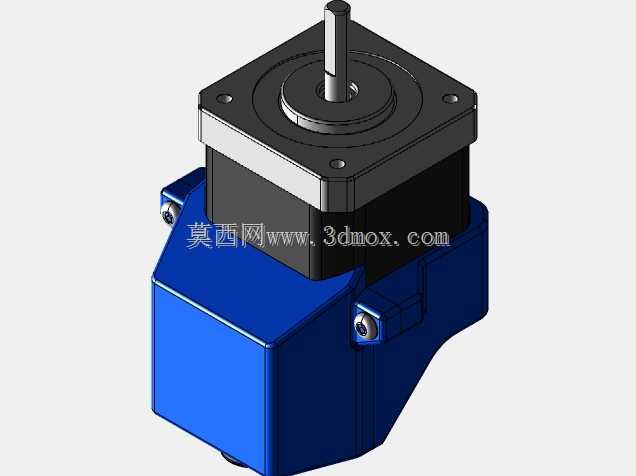

　　在桌面级自动化设备、小型数控雕刻机、3D打印传动模组、实验室小型位移台这类采用NEMA17规格步进电机做动力输出的场景里，不少工程人员都遇到过步进电机尾部外接接线端子易受拉扯、积尘、误碰损坏的问题，尤其是采用GX12航空插头做外接动力接线的安装方案里，插头与电机本体之间的接线部位没有刚性防护，设备调试、挪动过程中很容易出现引线脱焊、插头歪斜甚至针脚弯折的故障，直接影响整套传动机构的运行稳定性。这款外壳结构就是针对这类实际工程痛点设计的附加防护组件，不需要改动原有步进电机的本体安装尺寸，直接加装在电机尾部即可完成对接线部位的封闭防护。

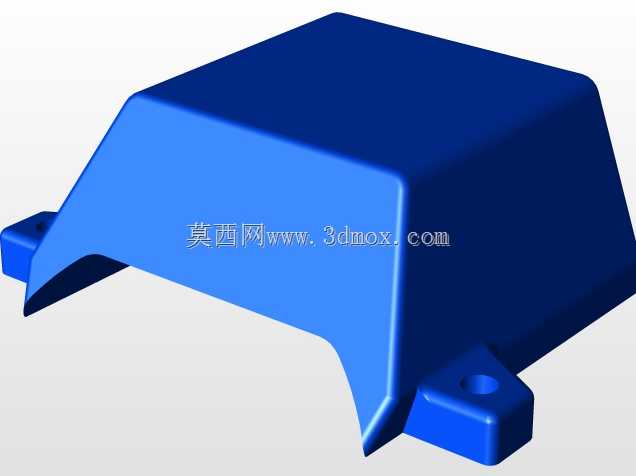

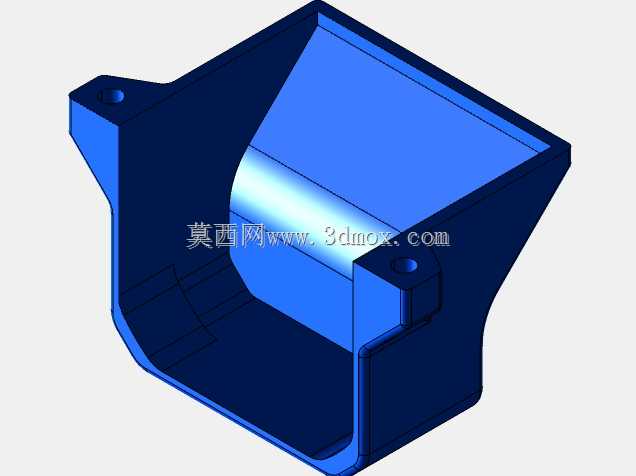

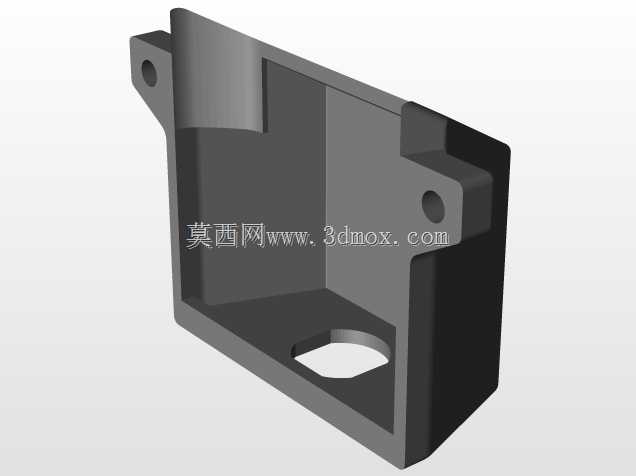

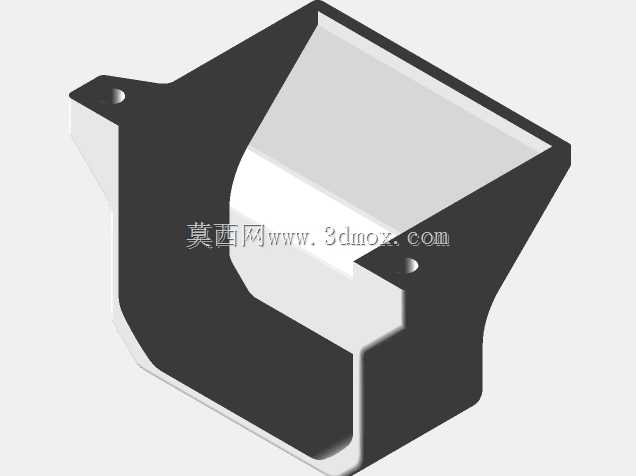

　　整个外壳采用分体式组合结构，分为底部固定座与顶部扣合盖两个独立部分，设计时优先匹配标准NEMA17步进电机的尾部安装边界，底部固定座的内轮廓完全贴合电机尾部的方形端面，不需要额外在电机本体上打孔攻丝，依靠结构卡接与配套的螺丝螺母组件就能完成底座在电机上的固定，不会破坏原有电机的结构强度，也不会干涉电机前端的输出轴安装、端面法兰与设备机架的锁附。底部固定座上预留了GX12航空插头的精准安装位，安装时可以先将步进电机的绕组引线预先焊接在航空插头的对应针脚上，再将航空插头嵌装在底座的预留卡位里，从根源上避免引线直接受外力拉扯时作用力传递到焊锡点位置，解决了常规接线方式下引线易脱焊的问题。顶部扣合盖的轮廓与底部座完全匹配，扣合后可以完全罩住电机尾部的接线区域与航空插头的内侧连接部位，两者通过侧边的螺丝完成锁附，形成封闭的防护空间，既可以阻挡车间环境里的切削碎屑、浮尘落在接线部位，也能避免设备调试过程中工具、线材误碰接线部位造成的短路、针脚变形问题。

　　考虑到不同应用场景的改装需求，这款外壳的壁厚做了均匀化处理，整体壁厚控制在适合塑料加工的合理区间，既可以采用常规的工程塑料注塑加工做批量生产，也支持个人用户使用FDM类型的3D打印设备直接制作样件，不需要额外做支撑结构的特殊设计，打印完成后简单去除毛边即可完成装配。外壳的外部轮廓做了圆角过渡处理，没有尖锐的棱角，安装在设备内部不会刮伤其他走线或者操作人员的手部，侧边的锁附螺丝采用内嵌式设计，螺丝头不会突出外壳表面，不会额外增加电机尾部的安装占用空间，适配那些电机尾部安装空间局促的紧凑设备布局。

　　实际装配逻辑完全贴合现场改装的操作顺序，不需要把电机从设备机架上完全拆卸下来就能完成加装：先将设备断电后把电机原有尾部的热缩管、缠绕管防护层拆除，把引线梳理整齐后焊接到GX12插头的对应针脚，先将底部固定座套在电机尾部调整好位置，把接好线的GX12插头卡入底座的安装位，再扣上顶部盖板，锁上侧边的固定螺丝即可完成整个加装过程，整个操作不需要复杂的专用工具，普通的内六角扳手就能完成全部作业。加装完成后，GX12插头的外侧插接部位突出外壳端面，不影响外部动力线缆的正常插拔，同时插头根部被外壳结构牢牢限位，即使外部线缆受到侧向的拉扯力，作用力也会直接传递到外壳结构上，不会传导到内部的焊锡点与插针部位，大幅提升了接线部位的抗损能力。

　　针对不同使用场景的防护需求，这个外壳结构还预留了小幅修改的空间，比如在有防潮防油需求的应用场景里，可以在上下盖的结合面处加装薄薄的橡胶密封垫，就能提升整体的防护等级；如果需要加装尾部编码器，也可以对顶部盖板的结构做简单修改，预留编码器的安装位与走线槽，不需要重新设计整个底座结构，具备不错的改装适配性。对于做小型自动化设备开发的结构工程师来说，这个结构可以直接套用在成熟的NEMA17电机安装方案里，不用再从零开始设计电机尾部的接线防护结构，能有效缩短设备开发的结构设计周期，也能减少后期设备调试、运维过程中因为接线部位损坏造成的故障停机概率。
