DSG16H滚珠丝杠配套螺母安装外壳

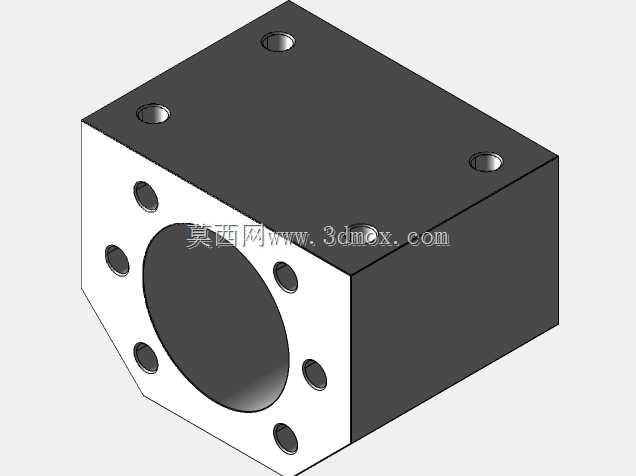

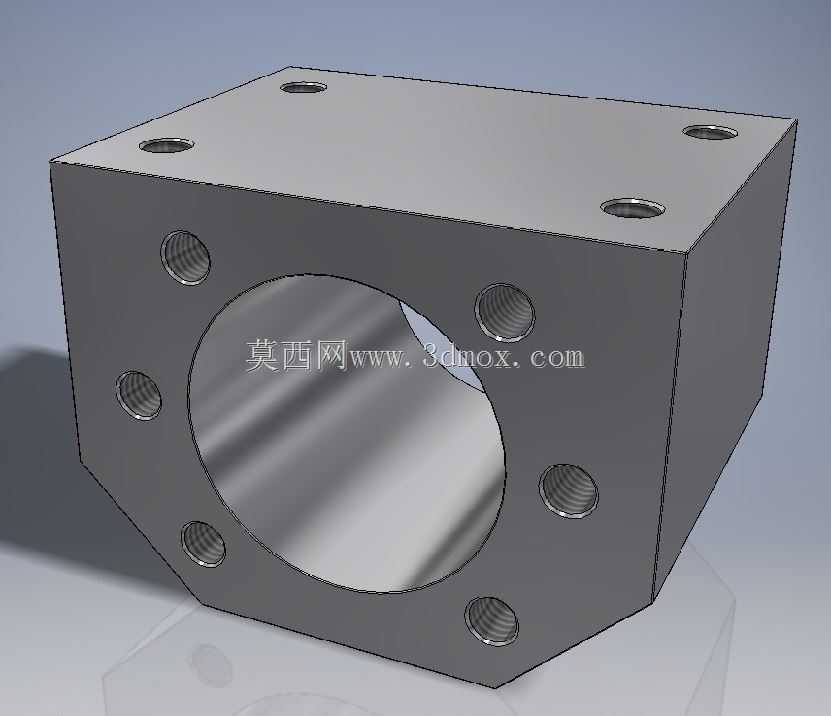

这款壳体是滚珠丝杠传动副中专门适配1605、1610规格滚珠螺母的安装固定构件，在数控加工设备、直线传动模组、自动化输送定位单元、精密检测平台等需要高精度直线进给的场景中承担核心定位作用，是衔接滚珠螺母与设备移动滑台的关键承载部件。在实际设备运行过程中，滚珠丝杠副将伺服电机的旋转运动转化为直线往复运动时，螺母会承受轴向的进给载荷与径向的偏载力矩，这款外壳通过自身的刚性结构将螺母牢牢约束，避免螺母在高速往复运动中出现径向窜动、轴向偏移，保障传动精度的长期稳定性，同时隔绝加工过程中产生的切屑、切削液飞溅接触螺母内部的滚珠滚道，延长丝杠副的整体使用寿命。从设计思路来看，这款壳体整体采用方块式切边造型，主体为方正的六面体基础结构，其中一侧端面做切角处理来压缩安装占用空间，适配安装空间局促的紧凑型传动模组布局。壳体中心开设大直径贯通孔，用于嵌套容纳滚珠螺母本体，孔位的内径公差与螺母外径做过渡配合设计，保证螺母装入后无旷量；围绕中心贯通孔的端面上均匀布置六个螺纹安装孔，用于穿设螺丝将滚珠螺母与壳体锁紧固定，孔位的分度精度与螺母端面对应孔位完全匹配，保证锁紧后螺母与壳体的同轴度。壳体的顶面开设四个贯通的沉头安装孔，用于将整个壳体组件固定在移动滑台的安装面上，沉头结构可以让锁紧螺丝的头部完全埋入壳体内，不会突出壳体表面干涉滑台周边的其他部件，四个安装孔的孔位间距符合常规线性模组的滑台安装孔距标准，具备良好的通用互换性。从安装边界来看，壳体的整体外形方正，切角后的侧边不会超出常规16规格丝杠配套滑台的安装轮廓，安装时不需要对滑台做额外的避让加工，中心孔的轴向长度完全覆盖螺母的本体长度，保证螺母装入后两端不会突出壳体，可直接配合丝杠端部的支撑座完成整根传动副的装配，不需要额外加装调整垫片。壳体的各安装面均做平面度处理，安装贴合面的平面公差控制在合理范围内，锁紧后不会出现安装倾斜导致的丝杠与螺母不同心问题，有效降低丝杠运转时的摩擦阻力，减少进给过程中的爬行、卡顿现象，保障进给运动的平顺性。
