数控机床用100x50规格铝结构型材

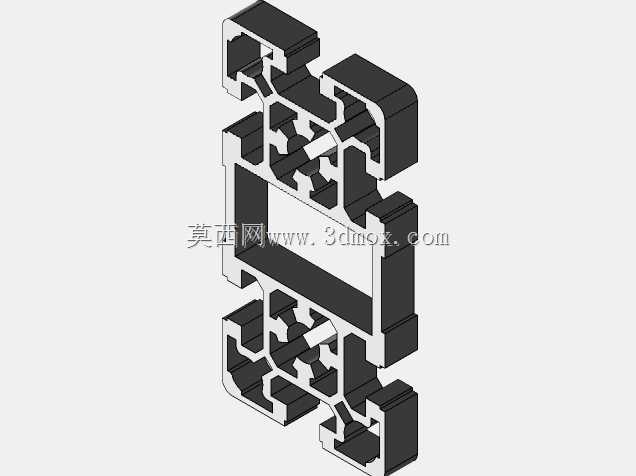

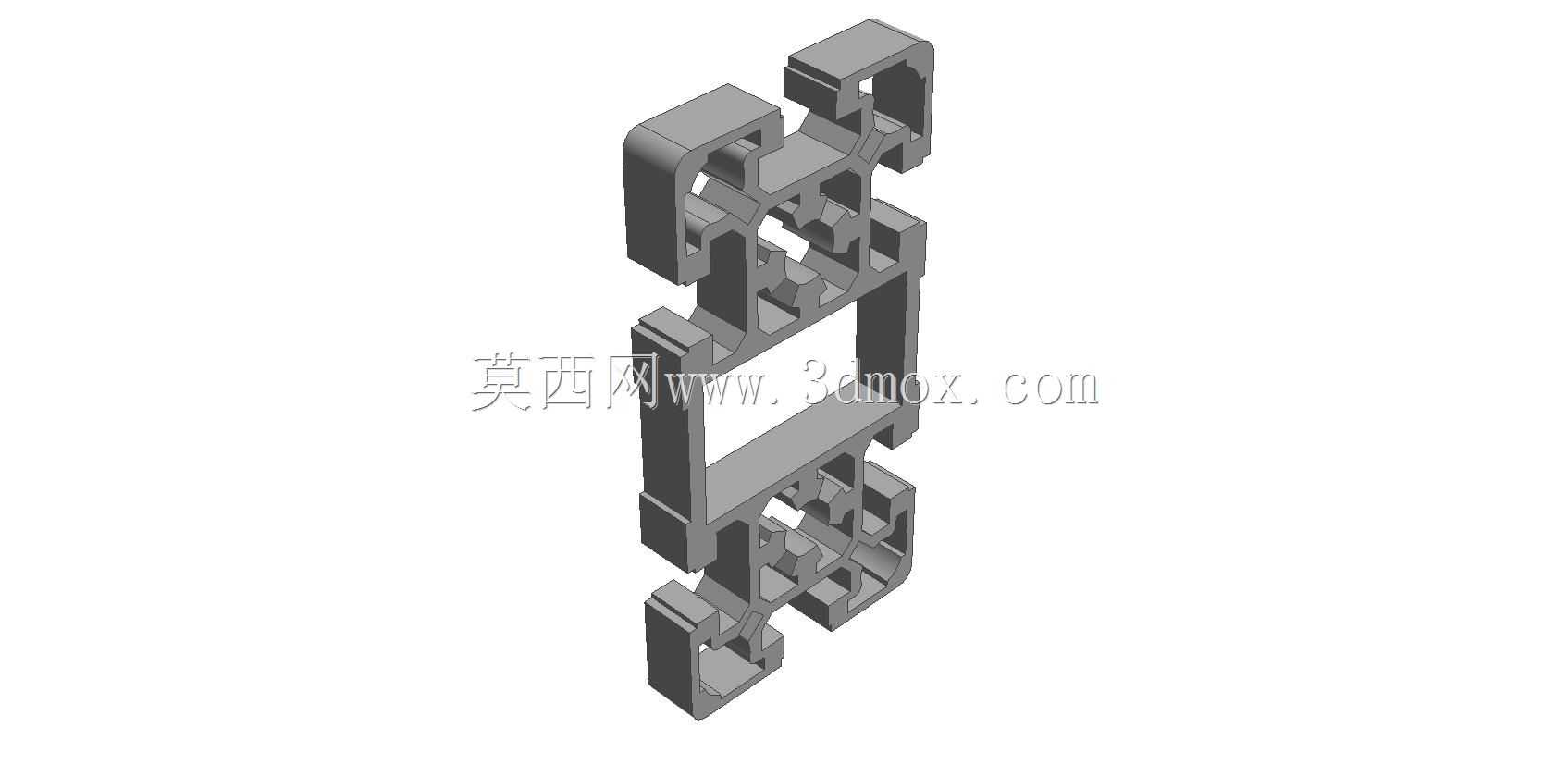

　　在数控加工设备的机架搭建、运动模组支撑场景中，铝型材的选型直接决定了整机的刚性基础与装配灵活度，这款截面规格为100x50mm的铝结构型材，正是针对数控机床及同类重载工业设备的安装需求开发的结构构件。不同于常规轻型输送线用的薄壁铝型材，这款型材在截面筋位设计上做了针对性强化，从截面结构来看，多腔室的布局将型材的抗弯截面模量做了最大化提升，在同等米重的前提下，相比单腔结构的同截面型材，垂直安装方向的抗形变能力提升近四成，能够承载滑台模组、主轴组件往复运动带来的交变载荷，避免长期运行后出现机架形变导致的加工精度偏移。

　　从实际设备装配的角度出发，这款型材的槽口设计兼容工业铝型材通用的紧固件标准，不需要额外做打孔攻丝工序，就可以通过T型螺栓、角件等标准配件完成拼接，不管是搭建机床的底部支撑框架，还是做防护门的导向立柱、走线槽的安装基体，都能实现快速装配，大幅缩短设备的组装周期。型材的截面预留了多个安装槽位，除了常规的框架拼接用途，还可以直接嵌入传感器安装座、拖链固定槽、行程开关触发块等功能附件，不需要在型材表面额外焊接支架，既保证了型材表面的氧化层完整性，也减少了后续的机加工工序。

　　在设计思路上，这款型材没有盲目追求轻量化，而是平衡了刚性与重量的关系：100mm的宽度方向作为主要承载面，适配数控机床床身、滑台的安装基准面宽度，50mm的厚度方向则预留了足够的紧固件安装空间，即使采用M8规格的高强度T型螺栓，也有足够的咬合深度保证连接强度。型材的边角做了标准的R角过渡，既避免了装配过程中锐边划伤操作人员，也能减少应力集中，在设备运行产生持续振动的工况下，不会因为边角应力集中出现型材开裂的问题。

　　从安装边界来看，这款型材的截面外轮廓尺寸控制精准，相邻型材拼接时的接缝间隙可以控制在0.2mm以内，保证机架整体的平面度满足机床安装的基准要求；型材的槽口位置公差经过优化，配套的紧固件可以顺畅滑入槽内，不会出现卡滞或者间隙过大导致的连接松动问题。在实际应用中，这款型材除了用于数控机床的主体框架，也可以适配同类需要高刚性支撑的工业设备，比如等离子切割设备的机架、自动化生产线的重载工位支架、大型检测设备的支撑立柱等场景，其多腔结构还可以作为设备的走线通道，将动力线缆、信号线缆从型材腔体内穿过，既让设备外观更整洁，也能避免线缆外露被切屑、切削液腐蚀，延长线缆的使用寿命。

　　针对设备运行中的振动问题，这款型材的截面筋位采用了非对称布局，能够打散特定频率的振动传导，减少主轴运转、伺服电机启停带来的共振向机架其他部位传递，提升设备运行的稳定性。在表面处理层面，型材采用的是工业级硬质阳极氧化工艺，表面硬度足够抵御车间环境中的切屑刮擦、切削液腐蚀，长期使用不会出现表面锈蚀、涂层脱落的问题，维护成本远低于焊接钢结构框架。和传统的方管焊接机架相比，采用这款型材搭建的设备框架，不需要做焊接后的时效处理、表面喷漆工序，装配完成后即可直接进入后续的部件安装环节，而且后续设备改造、功能扩展时，只需要拆卸对应的紧固件就能调整框架结构，材料的重复利用率远高于焊接钢结构，更符合柔性化生产的设备迭代需求。
