多罐体并联水处理系统管路布局设计

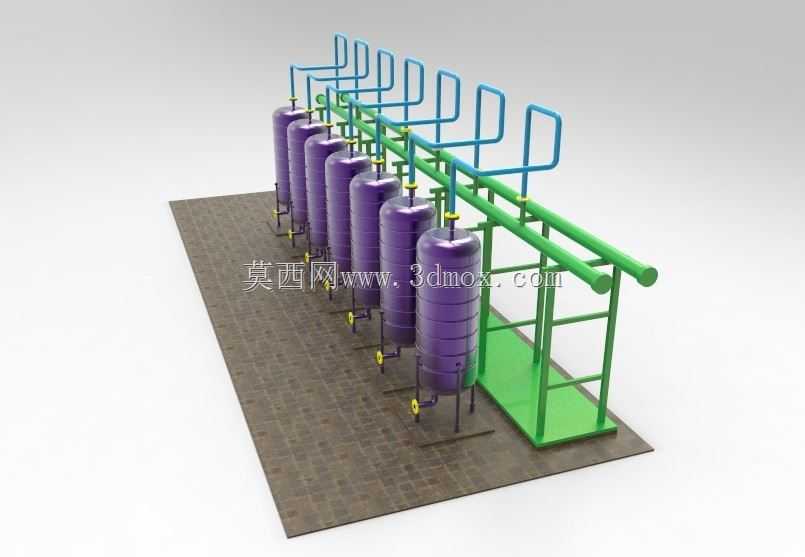

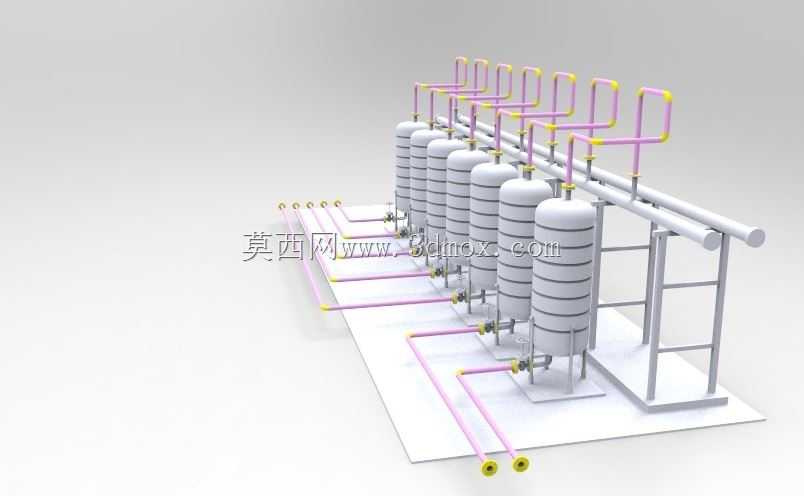

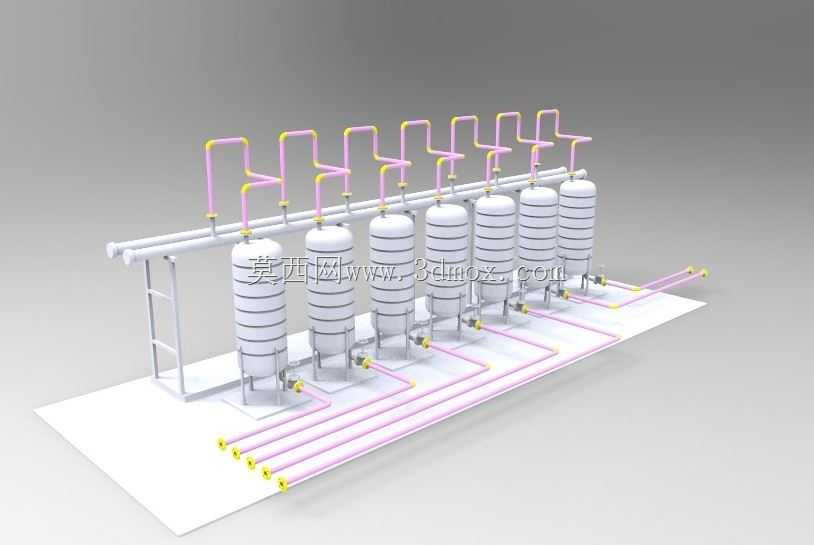

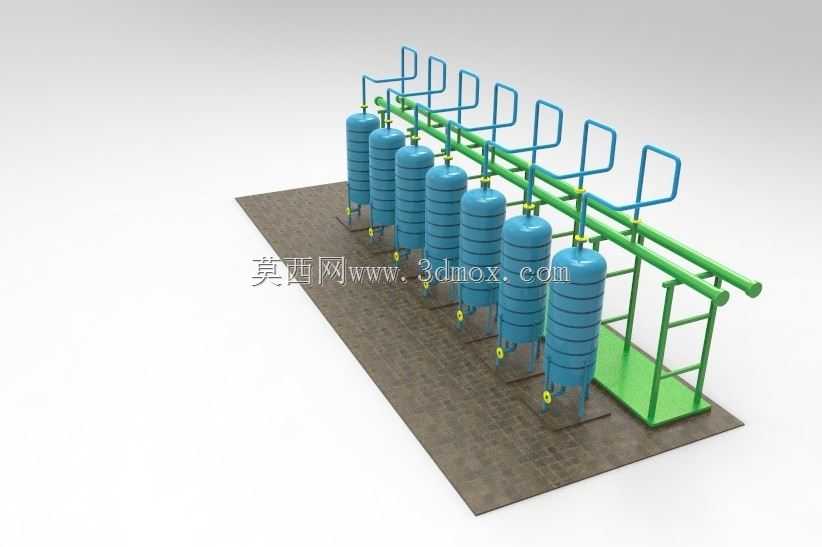

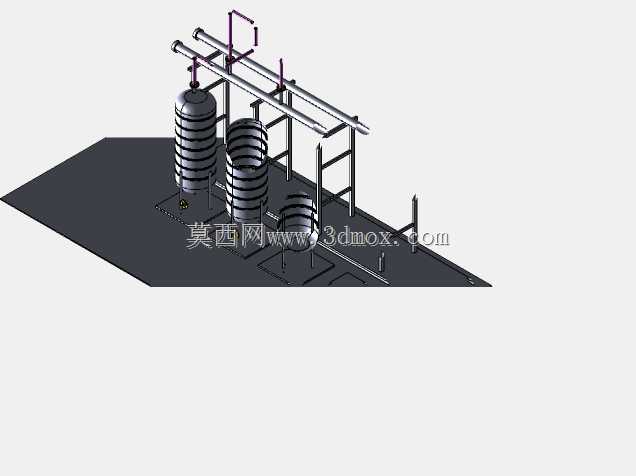

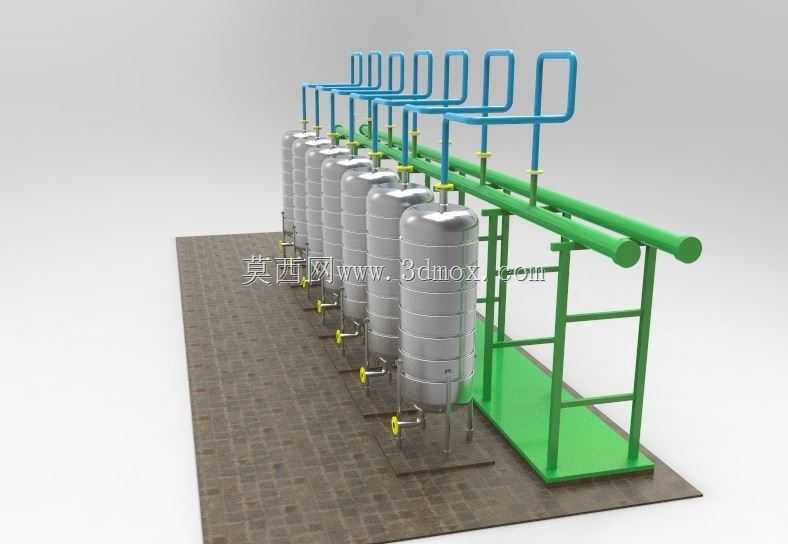

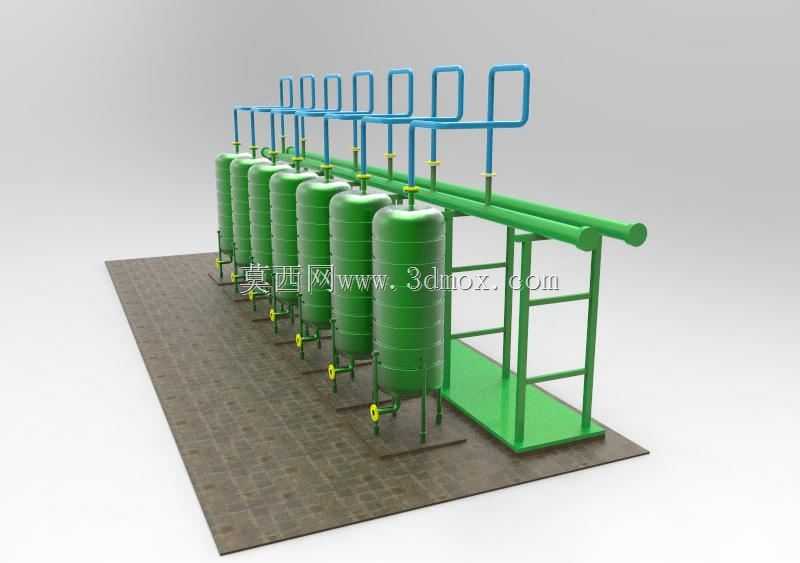

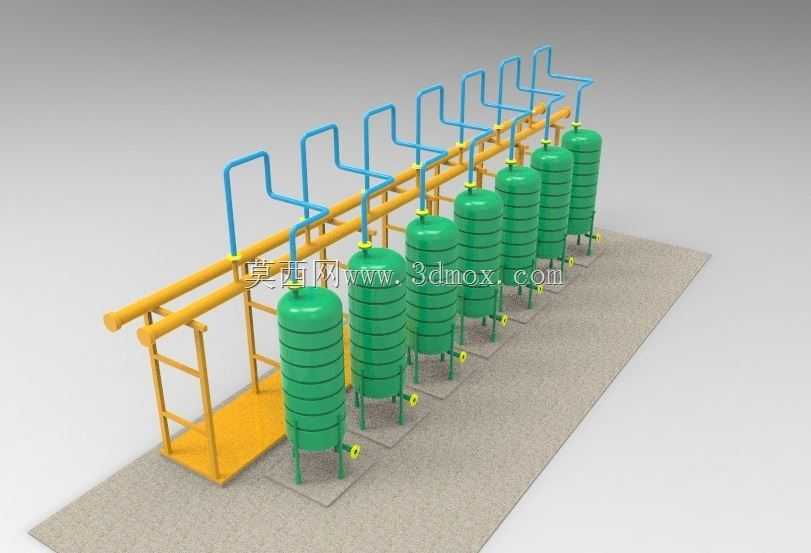

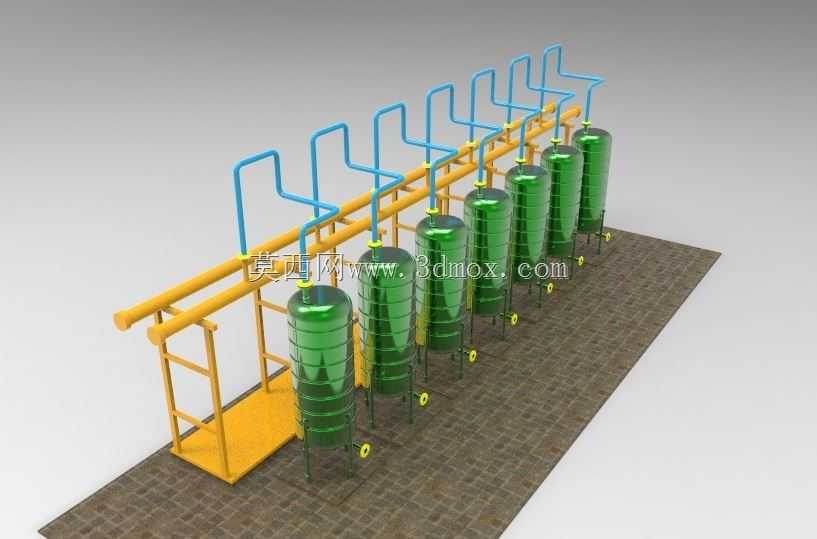

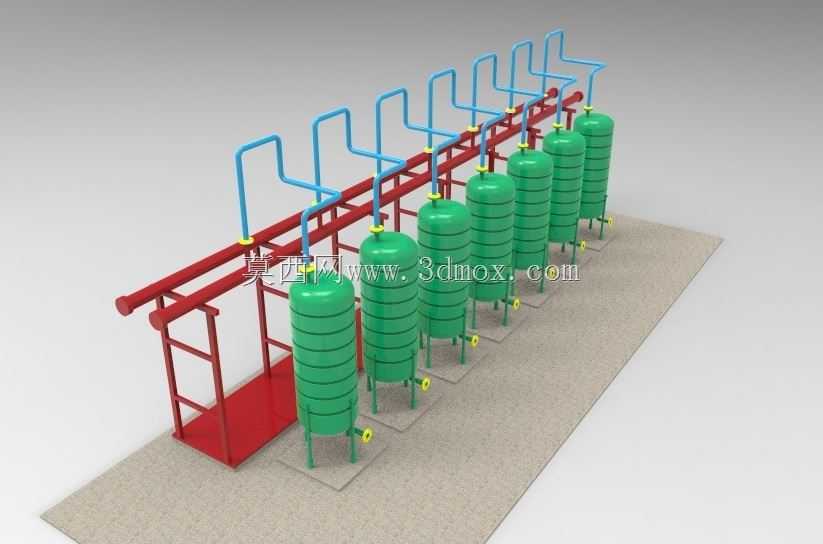

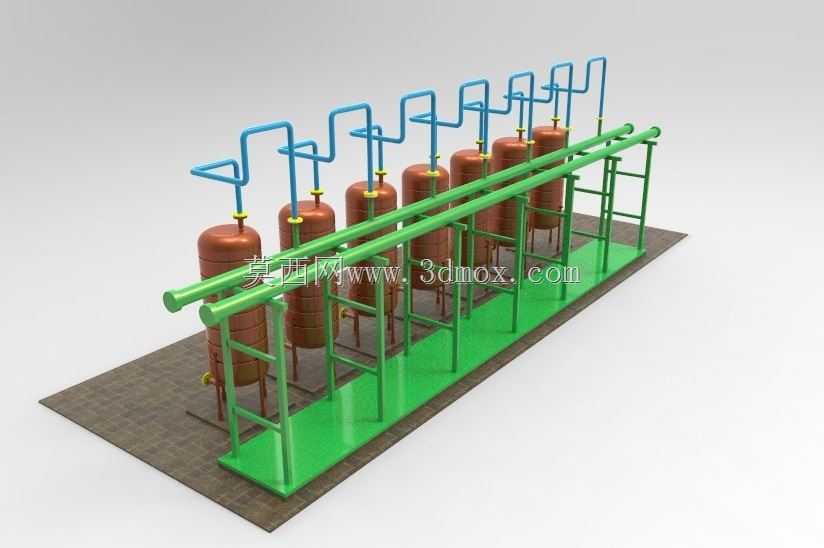

这套多罐体并联水处理装置，主要面向中小型工业生产循环水处理、厂区生活供水预处理、小型商用净水场站等应用场景，可完成原水的多级过滤、杂质截留、水质软化等核心处理工序，适配进水悬浮物含量较高、需要连续稳定供水的作业场景，单组装置可根据处理水量需求灵活调整运行罐体数量，无需整体停机即可完成单罐体的检修与滤料更换作业。从设备实际用途来看，整套装置承担原水进入深度处理环节前的预处理功能，紫色立式罐体为核心过滤单元，内部可根据处理需求装填石英砂、活性炭、软化树脂等不同滤料，单罐体可独立完成对应工序的水质处理，并联布局的设计可让原水均匀分配至各个罐体，避免单罐负荷过高导致的滤料板结、出水水质不稳定问题，处理后的清水经顶部汇流管路汇总后输送至下一处理环节，罐体底部设置的排污阀可定期排出滤层截留的杂质，完成滤料的反冲洗作业，保障过滤效率长期稳定。在产品功能特性上，整套装置采用模块化布局思路，绿色主管道作为进水与出水的汇流通道，沿罐体排布方向平行设置，分支管路从主管道垂直引出接入每个罐体的进出水口，管路转角处采用大曲率弯管设计，降低流体输送过程中的阻力损失，减少泵组的输送能耗；罐体底部设置独立支撑脚架，可直接固定在硬化安装地面上，无需额外搭建大型安装平台，降低现场施工的难度与成本；主管道旁侧设置的绿色操作平台，可供运维人员日常巡检时操作罐体顶部的阀门、仪表，完成设备状态检查与参数调整。从设计思路层面，整套装置优先考虑连续运行的稳定性与运维便捷性，采用对称式排布让每个罐体的进水压力保持一致，避免出现偏流导致的部分罐体滤料过早失效；管路布局预留了充足的操作空间，罐体之间的间距满足单人侧身通行开展检修作业的需求，所有阀门的安装位置均处于人员站立可及的高度范围，无需登高即可完成常规操作。在外形尺寸与安装边界上，整套装置沿罐体排布方向的总长度适配常规工业厂房的室内安装空间，宽度方向包含主管道与操作平台的尺寸，可直接放置在标准宽度的设备间内，高度方向满足常规厂房层高要求，安装时仅需在地面预留对应尺寸的硬化基础，对接进出水主管道与供电线路即可投入使用，无需复杂的现场拼装作业，可大幅缩短项目的现场安装周期。
