快装卡扣式真空泵进气过滤装置

这款桶式真空泵过滤器，主要应用于各类旋片式真空泵、往复式真空泵的进气端防护场景，在电子元器件真空封装、食品真空包装、化工物料真空抽滤、实验室真空系统搭建、注塑机真空辅助成型等工况中承担核心防护作用，能够有效拦截进气气流中混杂的固体粉尘、加工碎屑、物料颗粒、空气中的浮尘杂质，避免硬质颗粒进入真空泵腔体内造成滑片磨损、缸壁划伤、密封件失效等问题，大幅延长真空泵的维护周期与整机使用寿命，降低设备运维的耗材与人工成本。

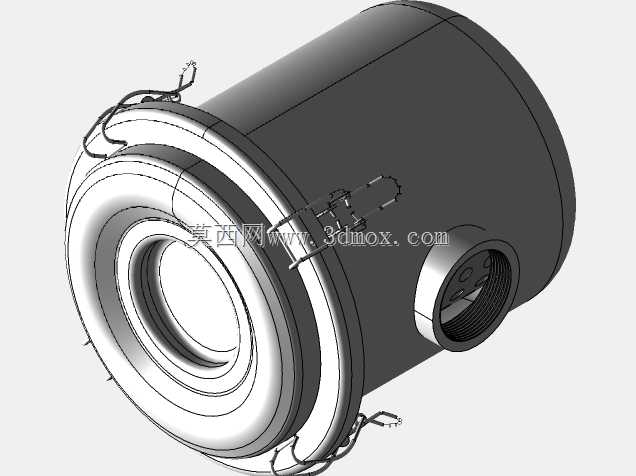

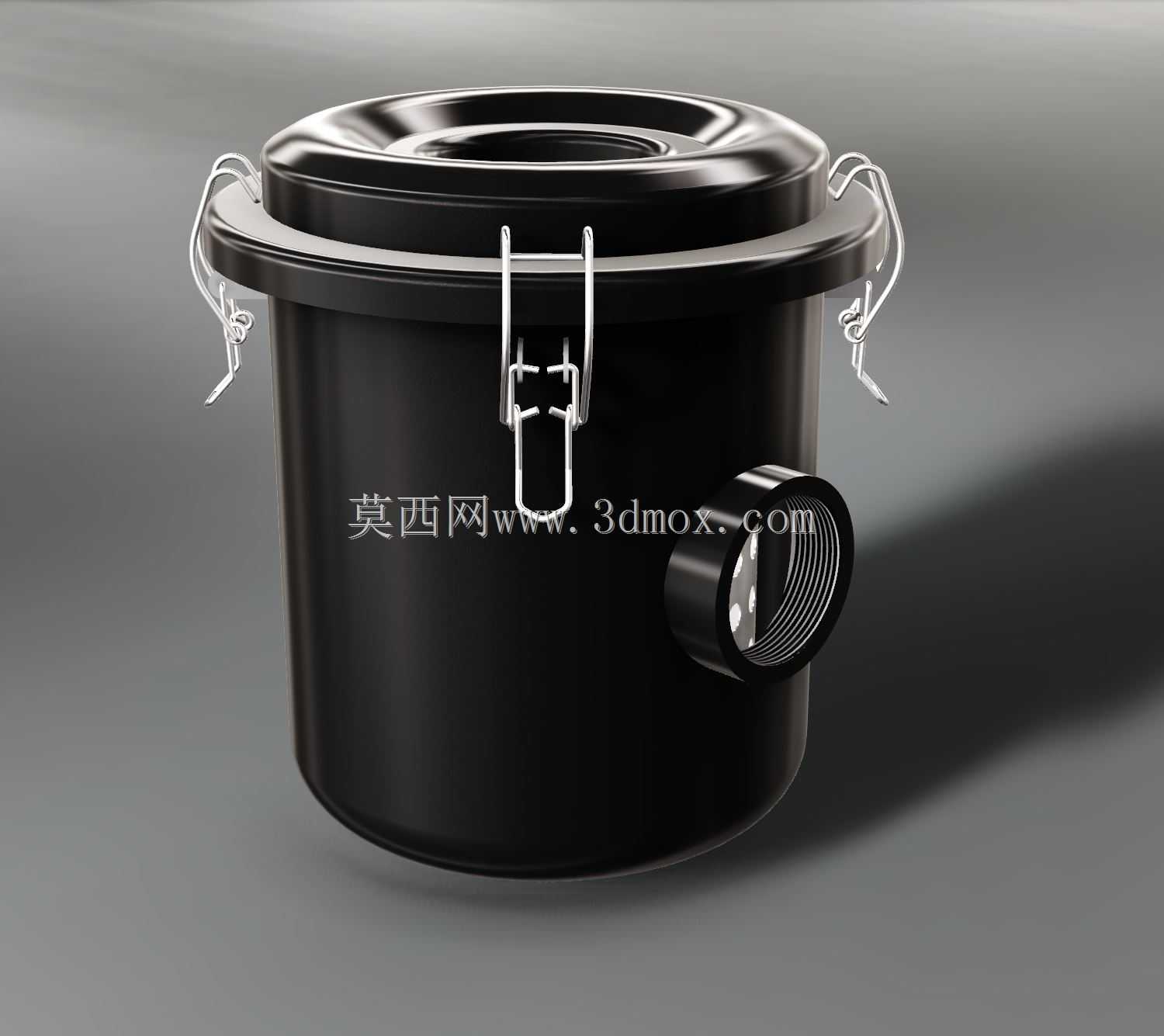

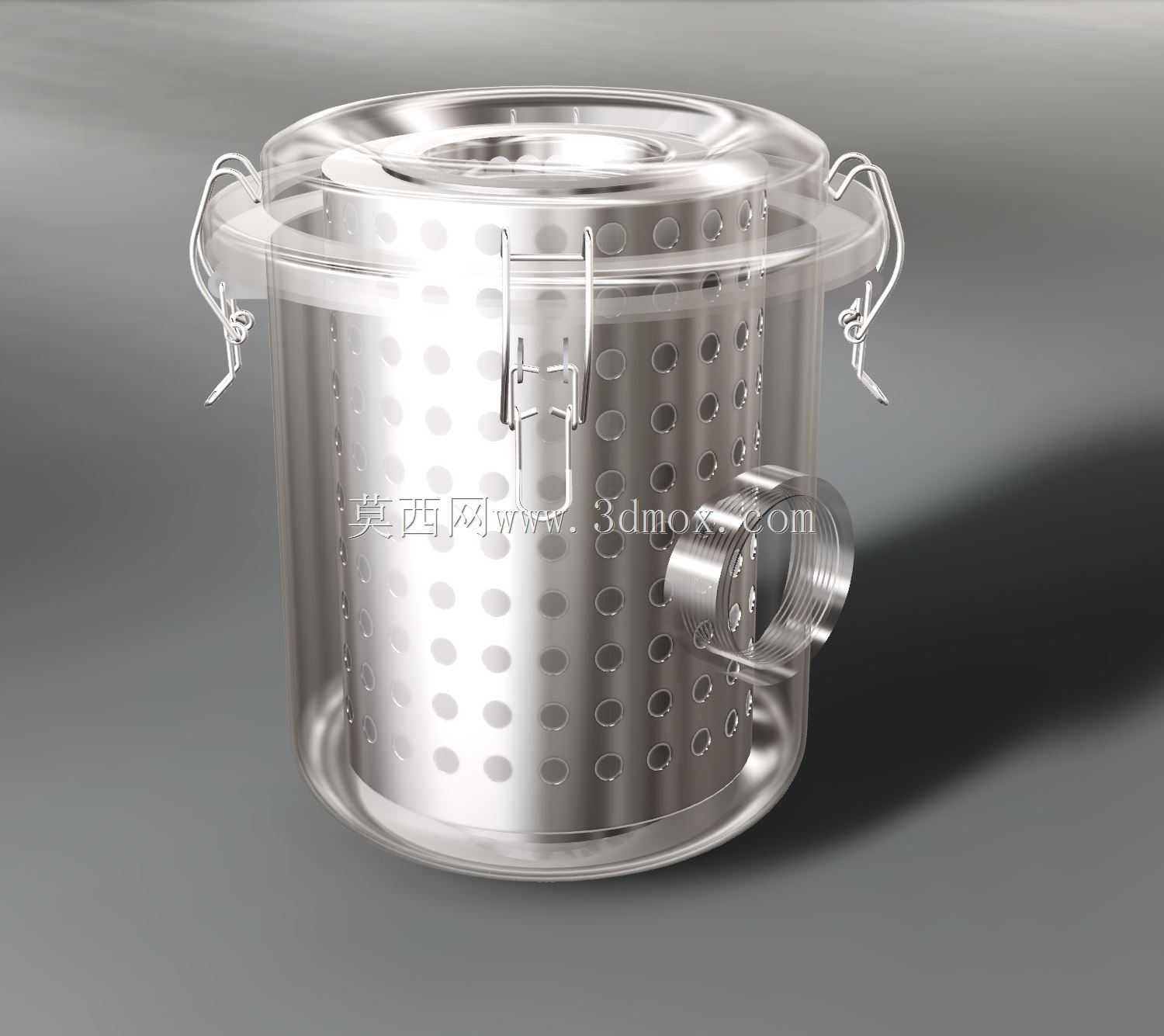

产品整体采用密封桶式结构设计，筒体与上盖之间采用对称布置的快装卡扣锁止结构，无需借助专用工具即可快速开启上盖，完成内部滤芯的更换与筒体内部的清洁作业，卡扣旁侧的铰接压边能够保证上盖与筒体之间的密封胶圈均匀受压，在真空泵工作产生的负压工况下不会出现漏气泄压问题，维持真空系统的压力稳定性。筒体侧面设置的内螺纹接口为进气端，采用标准管螺纹设计，能够直接与现场的真空管路通过螺纹接头快速连接，无需额外定制转接配件；上盖顶部的居中接口为出气端，直接对接真空泵的进气口，气流路径从侧方进入筒体内部，经过滤芯过滤后从顶部流出，符合气固分离的流场设计逻辑，能够让杂质均匀附着在滤芯表面，避免局部过早堵塞，提升滤芯的有效容尘量。

在设计过程中，整体结构充分考虑了现场安装的边界条件，筒体采用直筒造型，底部为平整封底结构，既可以通过配套的安装支架固定在设备机架旁侧，也可以直接平稳放置在地面或设备平台上，不会出现倾翻问题；侧面进气接口的高度设置在筒体中下部，能够避免更换滤芯时残留的杂质掉落进入气路，三个快装卡扣沿筒口周向均匀分布，锁止时受力均衡，不会出现单侧密封不严的问题。筒体的壁厚经过强度校核，能够承受真空泵工作时的全负压工况，不会出现筒体吸瘪变形的问题，表面采用哑光硬质涂层处理，具备一定的防锈耐腐能力，能够适配车间内多粉尘、少量油污的复杂工作环境。该过滤器的额定处理流速适配中小功率真空泵的抽气速率，能够覆盖常规工业场景下大部分真空泵的进气防护需求，接口尺寸可以根据不同功率的真空泵型号做适配调整，安装时不需要对现有真空管路做大规模改动，替换原有过滤装置的适配成本较低，日常使用中仅需定期检查滤芯堵塞情况，按需清理或更换滤芯即可，维护操作简单易上手，不需要专业的设备维修知识就能完成日常保养作业。
