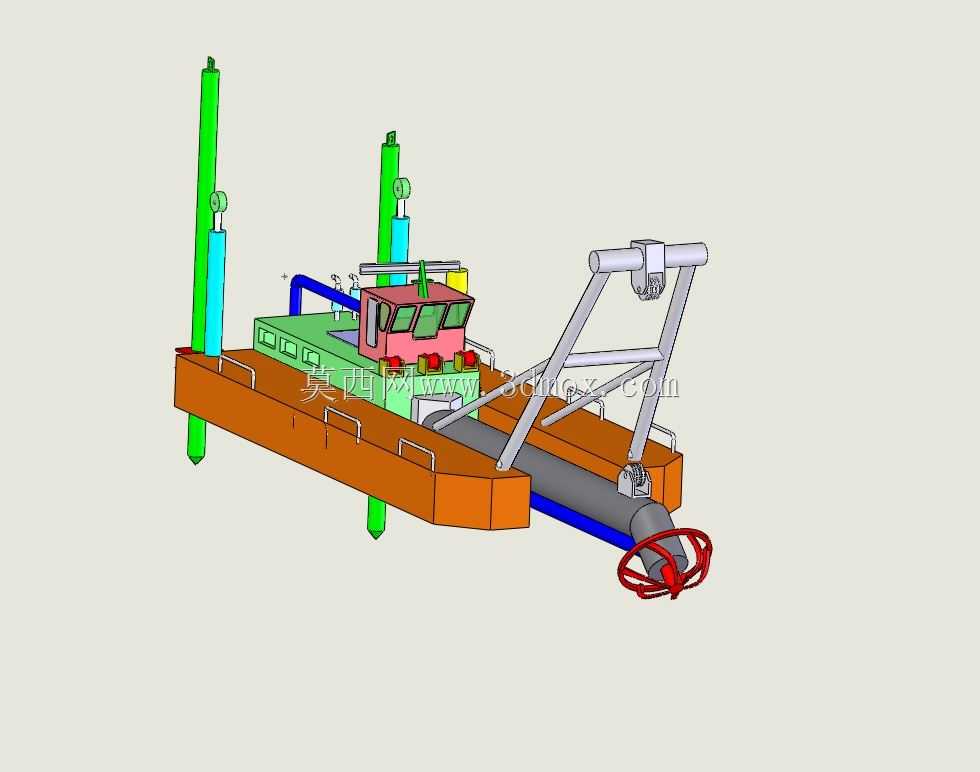

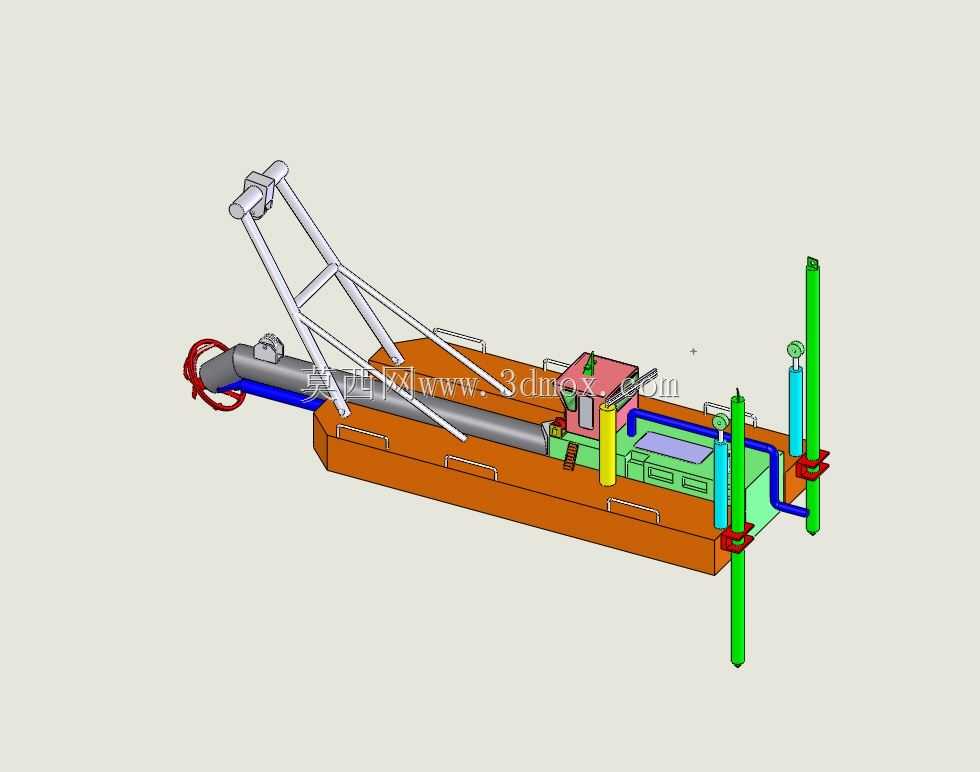

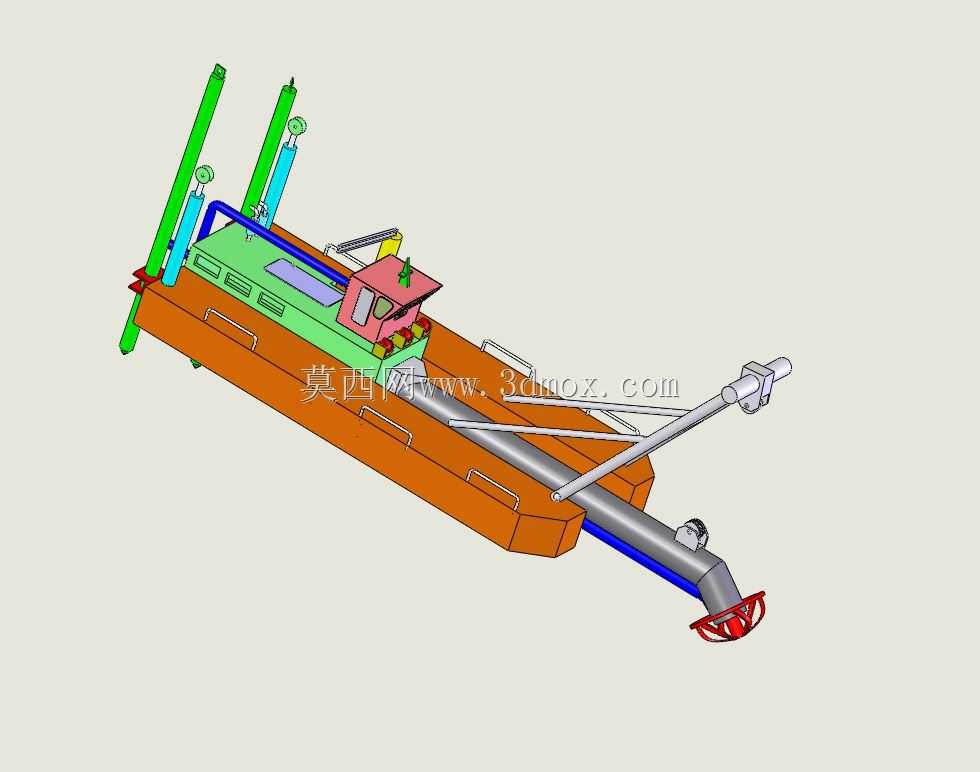

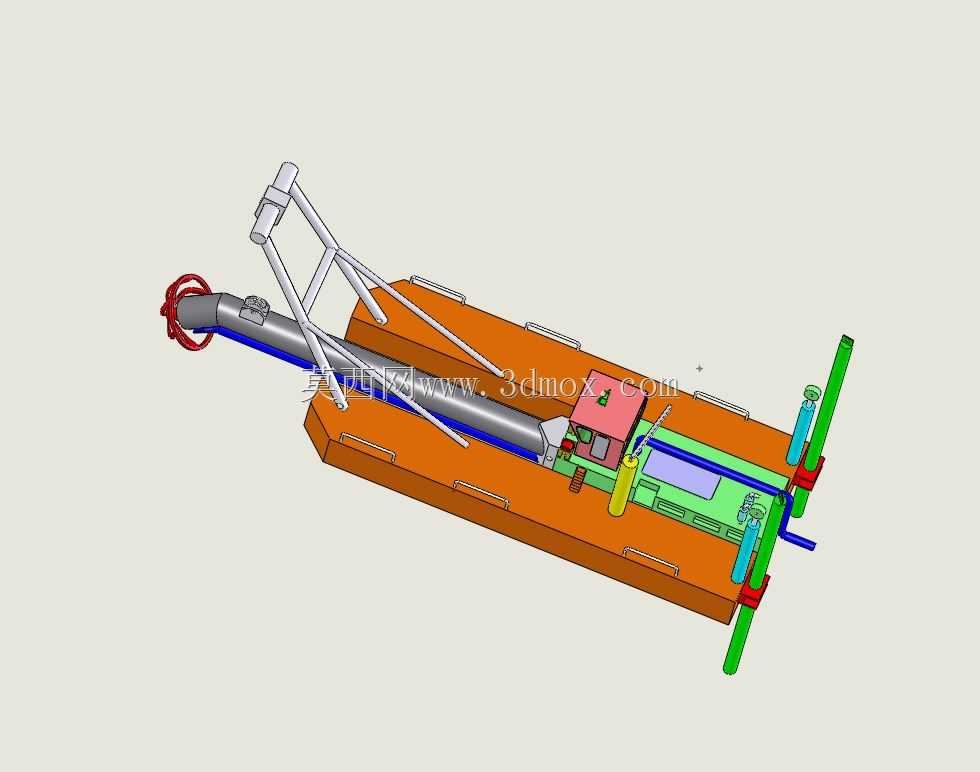

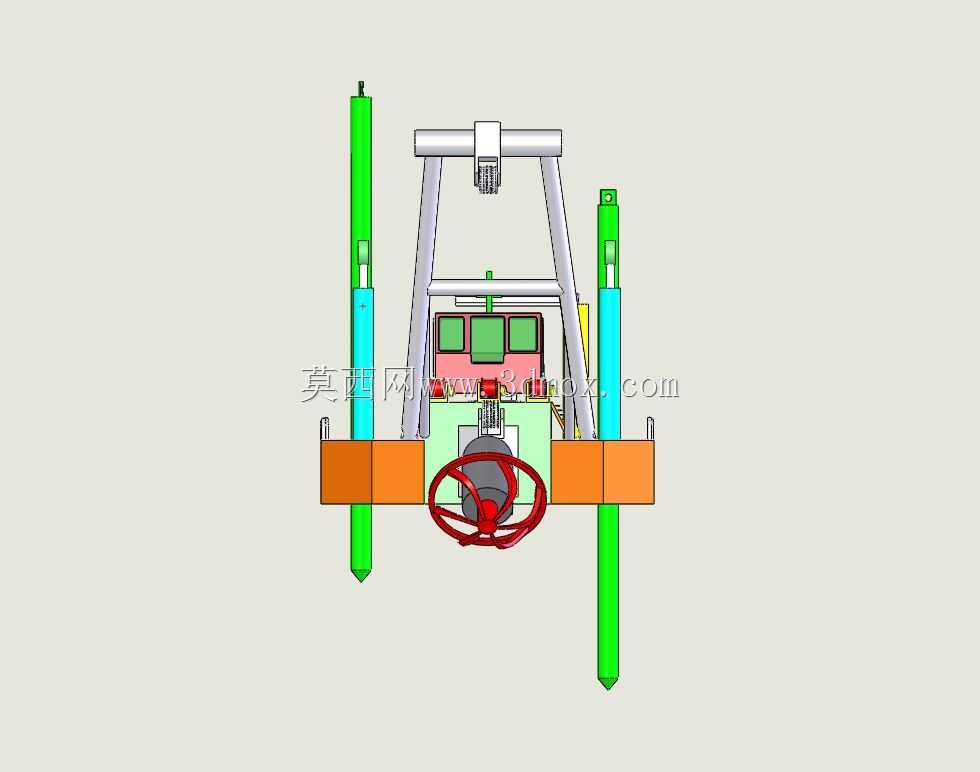

河道疏浚作业绞吸式挖泥船三维设计

这款绞吸式挖泥船主要面向内河航道疏通、河湖清淤治理、库区淤积清理、港口泊位水深维护等水域作业场景，是水域疏浚工程中应用极为广泛的作业设备，能够在不转运物料的情况下连续完成水下土方的挖掘、输送、排放全流程作业，作业效率远高于传统机械式挖泥设备。该设备核心作业功能依靠前端的绞刀头、输送管路、船体定位系统协同实现：作业时船体通过定位桩固定在作业点位，前端伸出的桥架将绞刀头下放至水下泥层，旋转的绞刀头将沉积的淤泥、黏土、松散沙层切削搅碎，与水体混合形成浓度适宜的泥浆，再通过船体搭载的离心式泥泵产生的负压，将泥浆沿输送管路抽吸至指定排泥区域，可通过配套的排泥管线将疏浚物料输送至数公里外的堆放点，全程无需额外的转运船舶接驳，大幅降低疏浚作业的综合成本。从设计思路来看，该模型采用分体式浮箱船体结构，既可以保证船体在浅水区的吃水适应性，最小作业吃水可满足小型河道、城市景观河湖的作业需求，也方便设备拆解后通过陆路运输至不通航的封闭水域完成组装作业；船体上层设置有操作控制室、动力舱、管线收放机构，两侧布置的定位桩可交替起落配合船体横移绞车，实现扇形面的连续作业覆盖，避免频繁移动船位产生的时间损耗。设备的作业桥架采用铰接式连接设计，可根据作业水深调整下放角度，适配不同深度的疏浚作业需求，桥架上设置的支撑滚轮可减少输送管路的磨损，延长管路使用寿命；船体尾部的排泥接口采用标准法兰连接结构，可快速对接不同长度的排泥管线，适配不同输送距离的作业要求。在安装边界设计上，该设备的整体宽度适配内河航道的通航限宽要求，上层建筑高度满足常规桥梁的净空通行要求，可在多数内河、湖泊水域自主航行转场；船体两侧预留有系缆桩、防撞护舷的安装位置，靠泊作业时可有效缓冲碰撞冲击力，保护船体结构安全；动力系统采用模块化布置设计，后期维护时可单独拆解动力模块进行检修，无需对船体主体结构进行大规模拆解，降低运维难度。该设计充分考虑了疏浚作业的实际工况，在结构强度、作业灵活性、工况适应性上都做了针对性优化，能够满足不同类型水域的疏浚清淤作业需求。
