太阳能管路泵站集成安装结构设计

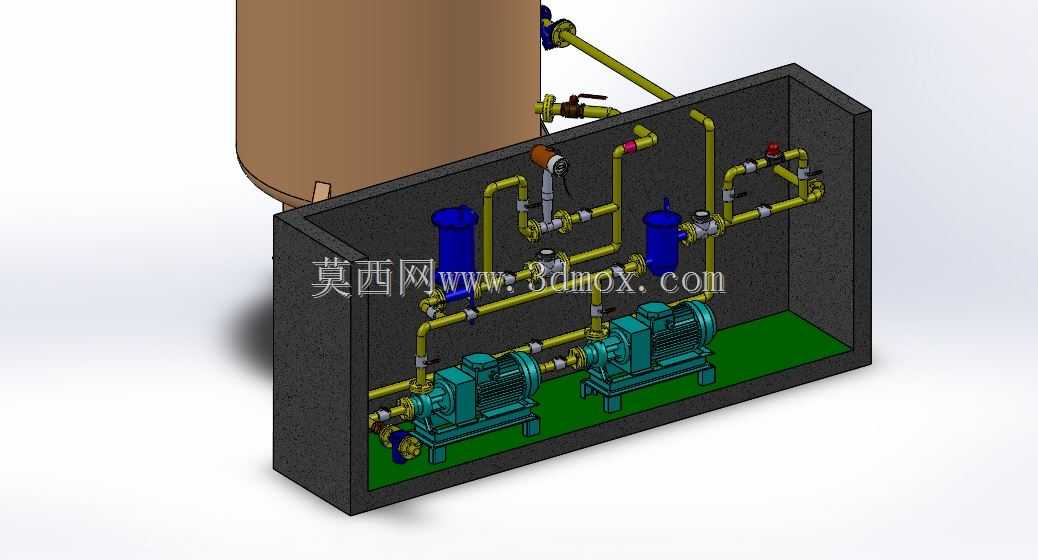

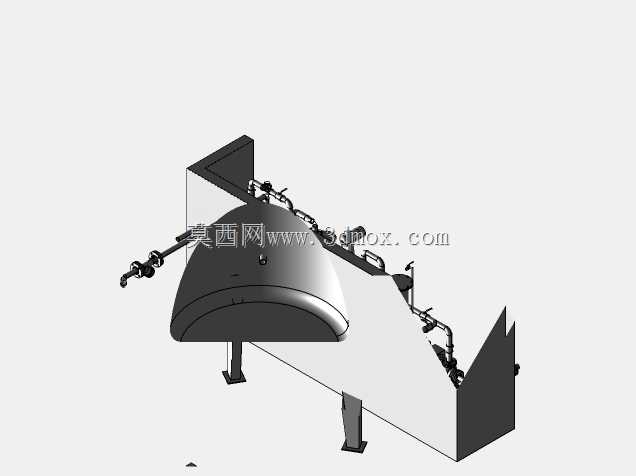

这套太阳能管路安装集成结构，主要应用于民用集中供热水系统、商用太阳能采暖换热系统的动力输配环节，承担太阳能集热模块与储热水箱之间的冷热介质循环输送、压力调控、介质过滤与流向切换功能，是整套太阳能热利用系统中保障换热效率、稳定运行压力的核心动力集成单元。整套结构采用撬装式集成设计思路，将循环动力单元、阀组控制单元、储油辅件、管路走线全部整合在统一的箱式安装基座内，无需现场零散拼接管路与部件，可直接对接太阳能集热端的进出管路与储水单元的循环接口，大幅降低现场安装的施工难度与管路对接误差。从结构布局来看，立式圆柱形储热水箱布置在集成基座的侧上方，基座内部沿介质流向依次排布两组循环动力泵，泵体进出口通过硬管管路连接控制阀门，管路走向沿基座内壁排布，预留足够的操作检修空间，阀组位置对应基座的操作面，方便后期运维时手动调节阀门开度、检修更换易损部件。设计过程中充分考虑安装边界的适配性，基座采用矩形落地式结构，底部预留固定安装孔位，可直接固定在混凝土设备基础上，整体外轮廓尺寸适配常规民用建筑的设备平台、商用建筑的屋面设备区安装空间，不会超出常规设备区的荷载与尺寸限制。功能设计上，双泵配置可实现一用一备的运行模式，当单台泵体出现故障时可切换备用泵维持系统循环，避免太阳能集热端因介质停滞出现过热炸管风险；管路上配置的各类阀门分别承担截止、止回、流量调节功能，可精准控制循环介质的流量与流向，匹配不同光照强度下的循环流量需求；配套的油箱单元为泵体提供润滑与密封介质存储，保障动力单元长期稳定运行。管路连接采用标准化接口设计，所有管路对接处预留标准法兰接口，可适配不同管径的现场外接管路，无需额外加工转换接头；基座内部的管路做了统一的固定处理，避免泵体运行时的振动导致管路接口松动渗漏，整体结构兼顾了安装便捷性、运行稳定性与后期运维的便利性，能够适配不同规模的太阳能热利用系统的输配需求。
