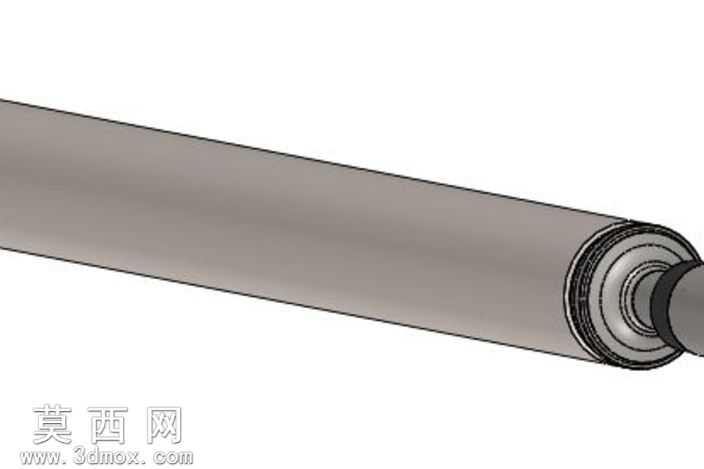

带装配结构的传动驱动轴三维设计

本驱动轴三维设计采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计中轴类零件的设计规范，从轴的主体回转结构到端部的装配配合特征均做了精细化处理。建模初始阶段先以回转特征构建轴的主体杆身，根据传动需求匹配合理的轴径尺寸，保证轴体在传动过程中具备足够的抗扭、抗弯强度，杆身表面做了光滑过渡处理，避免应力集中问题影响零件使用寿命。针对轴端的装配结构，建模时依次构建了多段阶梯轴颈、密封槽、轴承配合位等特征，每一处配合尺寸都预留了合理的公差适配空间，能够匹配对应规格的轴承、密封件以及传动连接件，保证后续装配环节的干涉检查可以顺利通过。材质设置上，主体轴身选用常用的45号钢材质参数，匹配对应的金属哑光渲染质感，端部配合的密封件、轴承组件分别赋予橡胶、轴承钢的对应材质属性，渲染阶段采用柔和的工业环境光，多角度展示轴体的结构细节与装配关系，清晰呈现各段轴颈的尺寸过渡与装配位的结构特征。设计过程中同步完成了装配体的运动仿真配置，通过添加合理的旋转配合、传动约束，能够直观演示驱动轴在传动系统中的运转状态，验证轴体在转动过程中与周边配合零件不存在运动干涉。整体设计兼顾了零件的结构合理性与装配实用性，所有特征构建均服务于实际传动场景的使用需求，既保证了轴类零件的力学性能要求，也通过精细化的建模与渲染完整呈现了驱动轴的结构特点与装配逻辑，可直接用于机械传动系统的设计参考、教学演示以及相关零部件的选型参照。
