人字架拖车用5000LB手摇支撑千斤顶结构

　　这款支撑装置主要面向人字架拖挂设备的驻车支撑场景，在拖挂设备与牵引车分离后，承担前端载荷的承载与高度调节功能，避免拖挂设备前端下沉倾覆，同时可在驻车时调整拖挂设备的水平度，适配不同停放场地的地面高差。日常作业中，这类装置常应用于轻型农用拖挂、小型旅居拖挂、设备转运拖板的驻车环节，额定承载能力覆盖5000LB级别的载荷需求，足以应对多数轻型拖挂场景的前端承重要求。

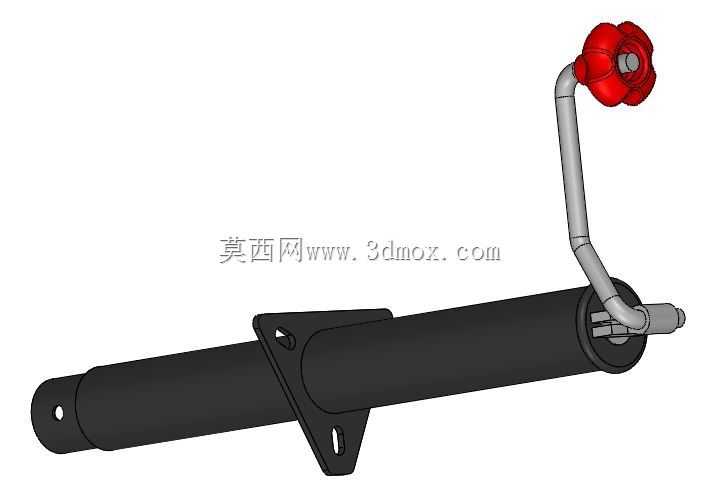

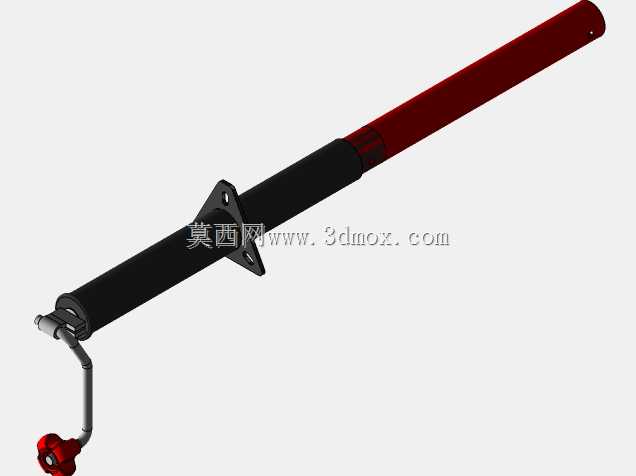

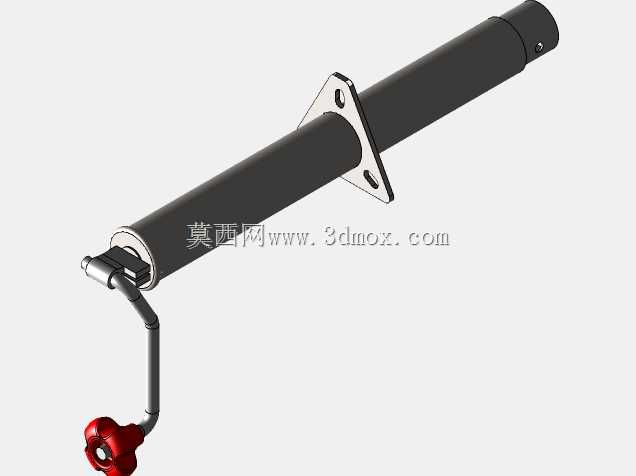

　　从功能结构来看，装置采用侧置手摇驱动的布局，摇臂末端设置防滑手轮，操作时无需额外工具，手动旋转即可驱动内部伸缩机构完成升降动作，伸缩行程可覆盖常规拖挂驻车的高度调节区间，满足不同牵引座高度的对接需求。主体承载筒采用厚壁无缝管材加工，表面做黑化防锈处理，适配户外露天停放的复杂工况，避免长期淋雨、沾附泥污导致的锈蚀卡滞。安装法兰采用三角翼型布局，三个安装孔位呈等腰三角形分布，安装时可直接通过螺栓固定在拖挂车架前端的预留安装位上，法兰与承载筒之间采用满焊连接，焊缝做打磨平滑处理，消除应力集中点，保证承载时的结构强度，避免长期交变载荷下出现焊缝开裂问题。

　　设计过程中优先考虑了户外使用的可靠性，伸缩内筒与外筒之间设置耐磨导向套，既减少升降过程中的径向晃动，也能阻挡泥砂、灰尘进入筒体内部，延长内部传动副的使用寿命。摇臂与筒体的连接处设置密封结构，避免雨水渗入内部锈蚀传动螺杆，传动部分采用梯形螺纹副，具备自锁特性，当调整到目标高度后，无需额外插销锁定即可依靠螺纹自锁能力承载载荷，防止使用过程中出现自动回缩的问题，同时梯形螺纹的传动效率适中，手动操作时手感均匀，不会出现过快升降导致的冲击问题。

　　安装边界方面，装置整体为轴向直筒布局，侧置摇臂的转动半径预留了足够的操作空间，安装时需保证承载筒的轴向与地面垂直，避免偏载导致的筒身变形；伸缩内筒的底端设置带通孔的支撑脚，可在松软地面使用时加装支撑垫板，通过通孔穿入固定钉防止支撑脚滑移，进一步提升驻车时的稳定性。整体结构无复杂电子元件，纯机械传动的设计故障率极低，日常维护仅需定期在螺纹副处涂抹润滑脂即可，非常适合户外无维护条件的作业场景。
