拖车右侧制动尾灯结构设计

　　这款拖车右侧制动灯是挂车尾部安全照明系统的核心组成部件，主要适配于货运平板拖车、农用拖挂设备、小型旅居挂车的右侧尾部安装位，承担车辆制动状态警示、尾部轮廓示宽的双重功能，在道路行驶过程中可向后方车辆、行人明确传递车辆减速制动信号，有效降低追尾、侧碰等道路安全事故的发生概率。从结构设计层面来看，该部件采用模块化分层设计思路，外壳主体选用耐候性工程塑料材质，可抵御户外行驶过程中的碎石冲击、雨水侵蚀以及高低温环境带来的材质老化问题，红色透光罩采用曲面弧度设计，既能够扩大光线的散射角度，提升侧后方可视范围，也可通过曲面结构分散外部冲击力，降低灯罩碎裂风险。安装结构上，部件背部预留了标准化的卡扣安装位与接线穿槽，

　　可直接适配多数常规拖车尾部的预装支架，安装边界充分考虑了不同车型尾部钣金的弧度差异，侧边预留的安装间隙可适配±3mm的装配公差，无需额外对车体安装位进行二次打磨修改即可完成装配。功能设计层面，该制动灯与拖车制动气路/电路系统联动，当主车触发制动动作时，制动灯可瞬间点亮，响应延迟控制在毫秒级，避免信号传递滞后带来的安全隐患；灯罩内部的反光碗结构经过光学角度优化，可将光源光线均匀向侧后方120度范围内投射，在雨雾天气下仍能保持足够的可视距离。在实际应用场景中，这类制动灯不仅需要满足常规公路行驶的照明警示要求，还需适配非铺装路面行驶时的持续振动工况，因此内部灯座与外壳的连接位置均设置了减震缓冲结构，可避免长期振动导致的接线松脱、

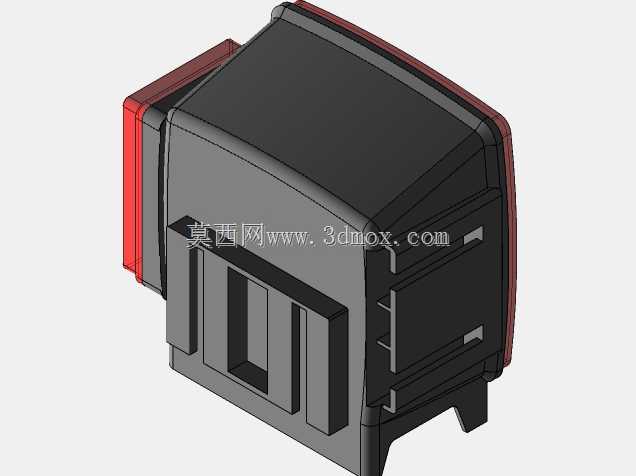

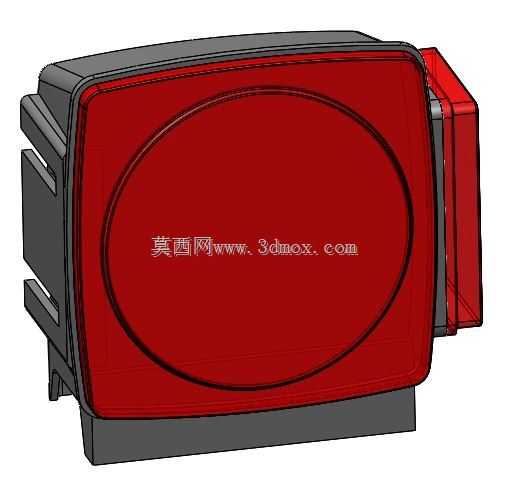

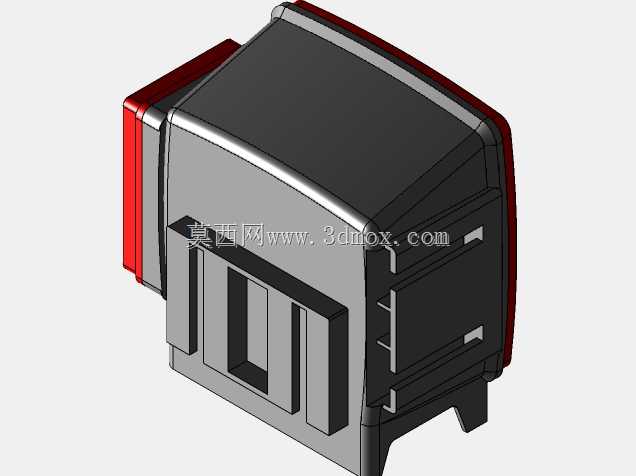

　　光源移位问题；外壳与灯罩的拼接处采用密封胶条压合设计，防护等级可满足户外露天停放的防水防尘要求，无需额外加装防护外罩即可长期使用。建模过程中，对灯罩的曲面弧度、安装卡扣的形变余量、接线槽的走线空间都做了1:1的参数还原，可直接用于拖车尾部照明系统的装配干涉校验、改装件的开模参考，也可作为拖挂类设备教学演示的三维示例模型，帮助设计人员快速理解挂车尾部安全部件的装配逻辑与结构设计要点。
