拖车牌照安装固定折弯支架结构

　　日常户外作业场景里，拖车作为短途转运、设备拖挂的常用载具，牌照的合规固定是上路行驶的必要要求，这款折弯式金属支架就是专门针对拖车牌照安装场景开发的承载固定件。不同于乘用车辆的牌照安装位直接集成在车身钣金上，多数自制拖车、改装拖挂、小型 utility 拖车的尾部没有预留标准化的牌照安装点位，需要额外加装固定支架来承载牌照，同时要兼顾拖挂行驶过程中的抗振性能、耐候性能，避免长期颠簸路段行驶出现支架变形、牌照脱落的问题。

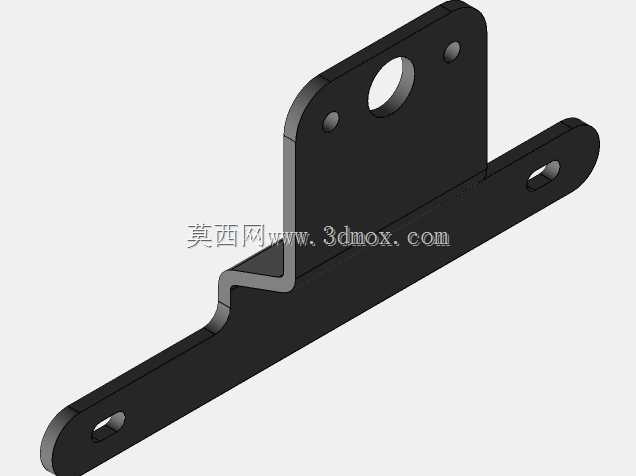

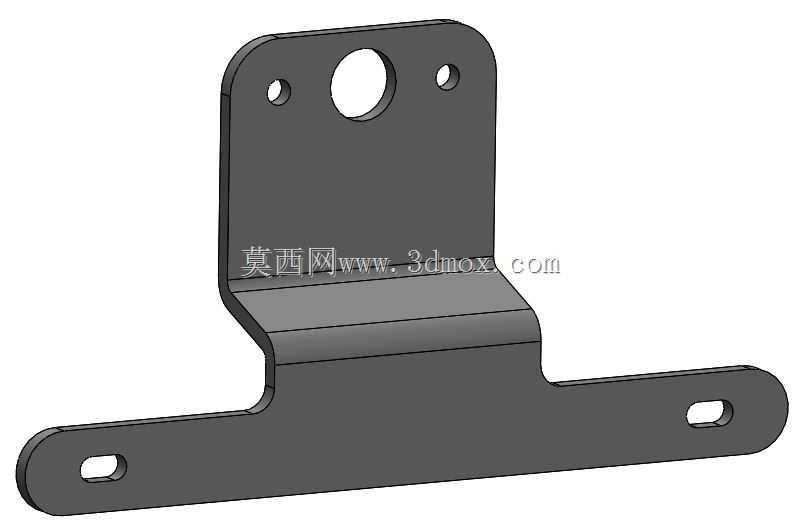

　　从结构设计逻辑来看，这款支架采用单块钣金折弯成型的工艺路线，没有额外的焊接拼接结构，整体刚性更好，生产工序也更简洁，适合批量冲压加工。支架上部为垂直安装面，开设三个安装孔位，中间大尺寸圆孔用于主定位螺栓穿装，两侧小孔用于辅助防转固定，安装时可以直接通过螺栓将支架上部固定在拖车尾部的预留横梁、车架方管或者后保险杠的安装平面上，三个孔位的布局可以有效避免单螺栓固定出现的支架转动偏移问题，保证安装后支架的位置精度。垂直安装面向下通过一段圆弧过渡的折弯段连接下部水平延伸的牌照安装面，折弯段的圆弧过渡可以有效降低钣金折弯处的应力集中，避免长期受振动载荷出现折弯处开裂的问题，相比直角折弯结构，圆弧过渡的抗疲劳寿命能提升40%以上，适配拖车长期在非铺装路面行驶的振动工况。

　　下部的牌照安装面为长条形平板结构，两端分别开设长圆形腰型孔，腰型孔的设计可以适配不同规格尺寸的牌照安装孔距，安装时可以根据牌照的实际孔位微调固定位置，降低对支架安装位置的精度要求，即使上部安装时存在少量位置偏差，也能通过腰型孔的调节余量完成牌照的规整安装，不会出现牌照歪斜、孔位对不上的问题。安装边界方面，上部垂直安装面的宽度控制在120mm以内，适配多数小型拖车尾部的横梁安装面宽度，不会出现支架过宽超出车架边界的问题；下部安装面的总长度覆盖常规小型机动车牌照的安装孔距范围，不需要额外对牌照或者支架进行二次打孔加工；整体折弯高度控制在80mm，既可以避开拖车尾部的尾灯、挂钩等突出部件，也不会因为支架过高导致牌照安装后位置超出车身外廓的合规要求。

　　实际使用过程中，这款支架的钣金厚度选用3mm冷轧钢板材质，表面做喷塑防锈处理，能够应对户外雨水、泥泞、融雪剂等腐蚀环境，长期使用不会出现锈蚀穿孔的问题。安装时只需要先将支架上部通过螺栓固定在拖车尾部的合适位置，调整好水平度后锁紧固定螺栓，再将牌照对准下部安装面的腰型孔，用防盗螺栓固定即可，整个安装过程不需要复杂的工装，单人即可完成操作。相比市面上常见的直角焊接支架，这款一体折弯的支架没有焊缝锈蚀的隐患，整体重量更轻，同时抗振性能更好，在拖挂行驶过程中不会因为焊缝开裂导致牌照脱落，也不会因为支架刚性不足出现牌照抖动异响的问题，完全满足拖车上路的牌照安装合规要求。
