船舶操舵用立式传动舵机结构设计

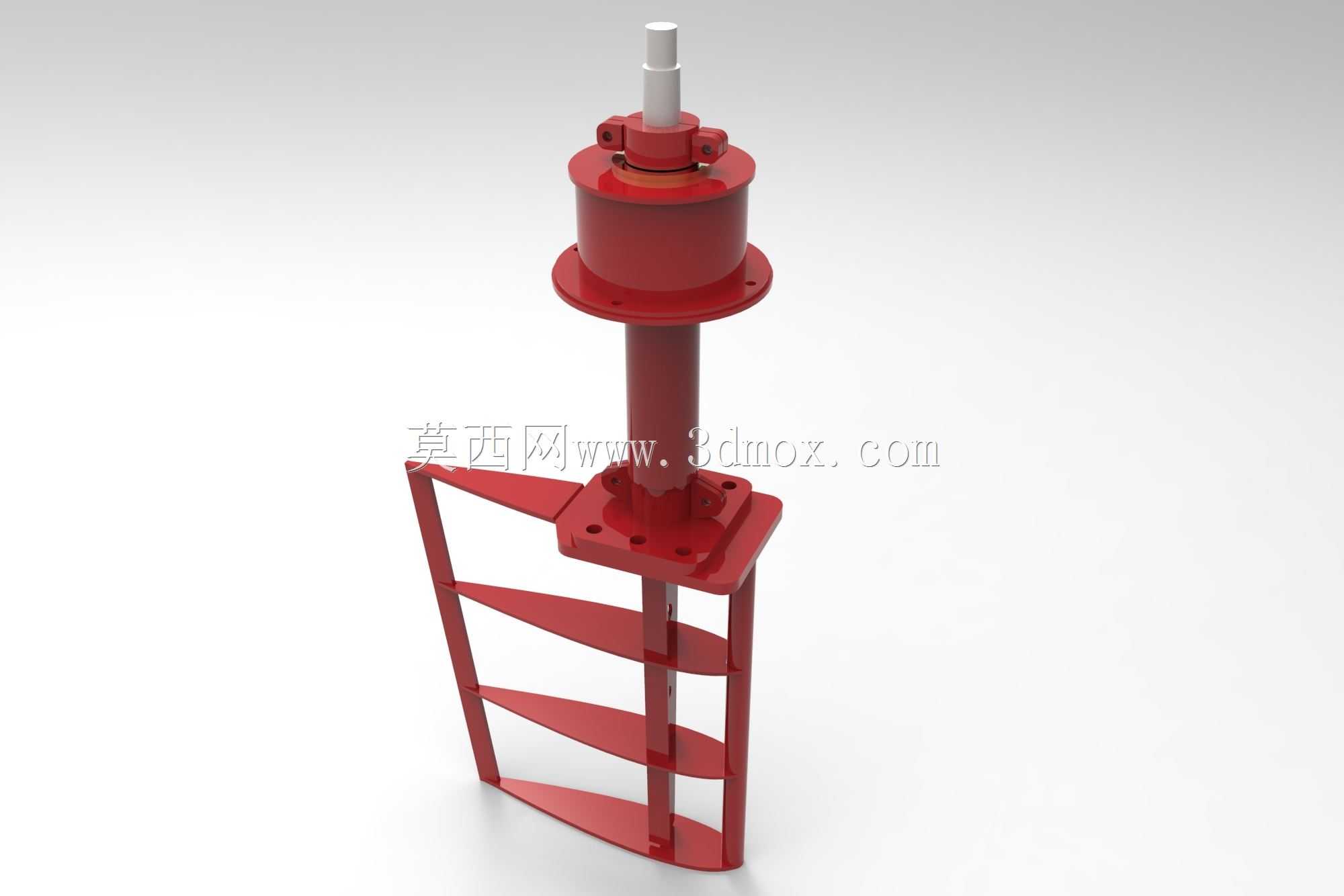

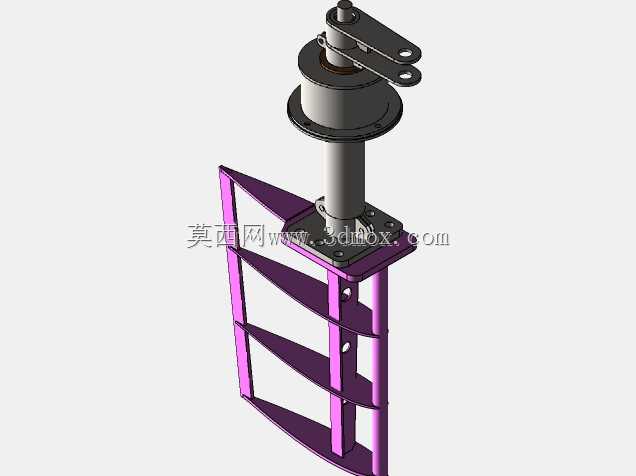

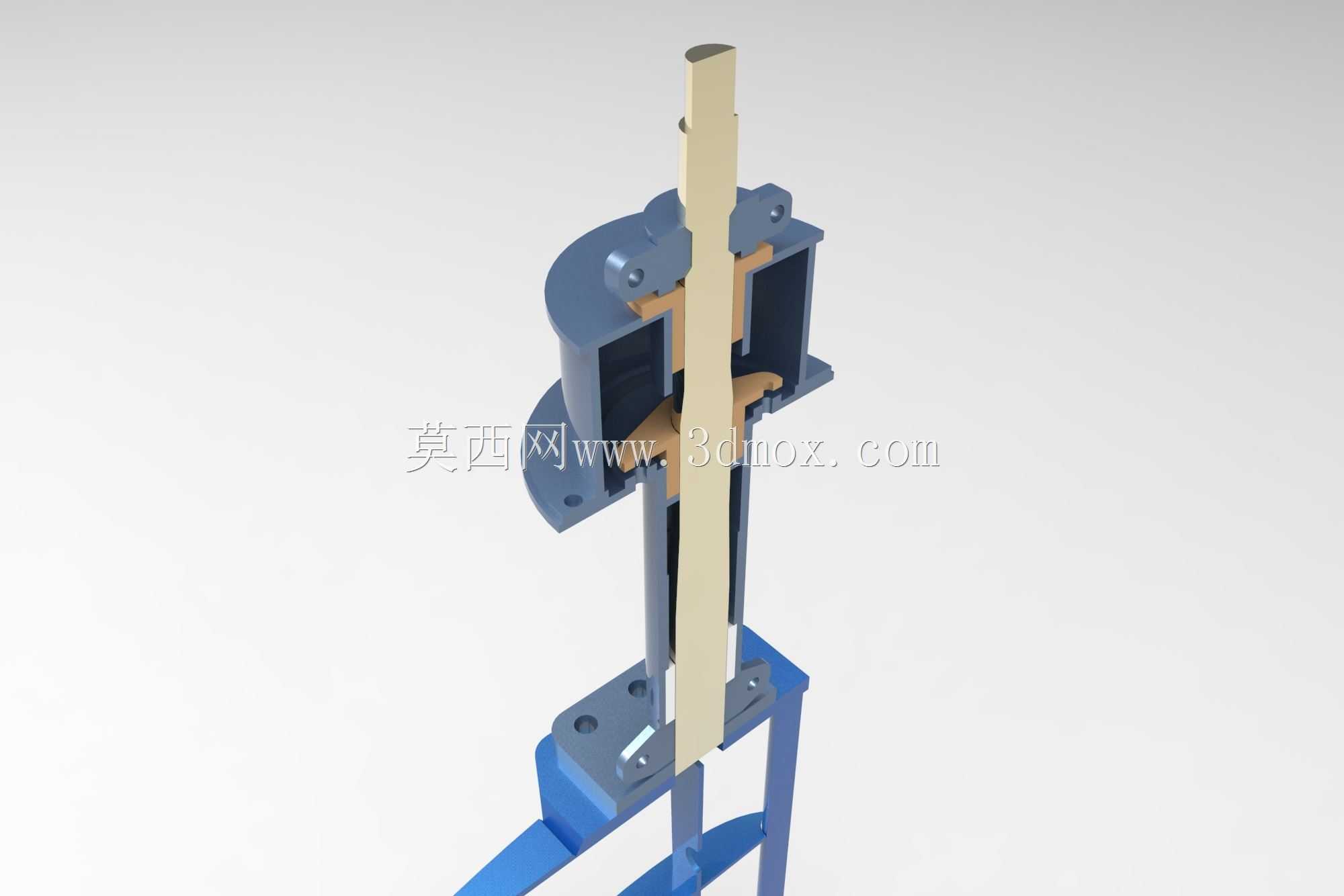

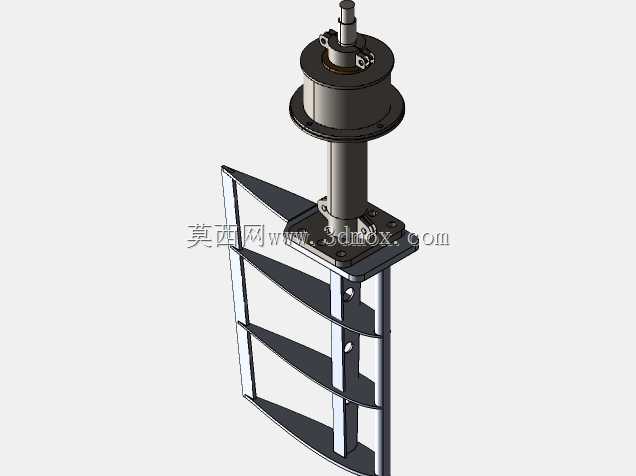

该舵装置主要应用于内河及近海中小型船舶的航向操控场景，是船舶航行过程中保障航向稳定性、转向灵活性的核心执行部件，直接承接驾驶端的操舵指令，将操控力矩传递至舵叶，通过改变舵叶迎水角度调整船舶航行方向，可适配各类钢制、玻璃钢材质的中小型作业船、交通艇、观光船的舵系装配需求。整套装置采用立式同轴传动布局，上部为密封式动力承接舱段，中部为贯穿甲板的支撑传动杆，下部为与舵叶直接连接的框架式安装基座，整体结构紧凑，可直接穿过船舶甲板预留安装位完成固定，上部舱段位于甲板上方，可与操舵液压系统或机械传动舵盘直接连接，下部框架位于船底舵舱内，无需额外搭建复杂的转接支撑结构，大幅降低现场装配的施工难度。上部密封舱采用加厚壳体设计，内置多组传动轴承与密封组件，可有效阻挡航行过程中甲板溅水、潮湿空气进入传动结构内部，避免传动部件锈蚀卡滞，保障长期航行过程中操舵动作的顺畅性，舱体顶部的伸出轴采用标准轴径设计，可适配不同规格的联轴器，与液压转向器、机械舵链等不同操舵动力源实现快速对接。中部传动杆采用高强度实心圆钢加工而成，杆身做防腐防锈处理，可承受操舵过程中传递的大扭矩载荷，同时抵消船舶航行过程中舵叶受水流冲击产生的径向震动，避免传动杆出现形变或断裂问题，杆身上下两端的连接法兰均采用加厚钢板加工，法兰面预留均匀分布的螺栓安装孔，可与上部舱段、下部基座实现紧密贴合连接，连接位置加装密封垫片，防止水液沿连接缝隙渗入。下部框架式安装基座采用双侧支撑结构，框架内侧预留多组舵叶安装位，可直接与对应规格的流线型舵叶完成固定，框架结构可将操舵扭矩均匀分散至整个舵叶连接面，避免单点受力过大导致舵叶变形或连接螺栓断裂，同时框架的流线型设计可减少航行过程中的水流阻力，降低舵系本身对船舶航行效率的影响。整套装置的安装边界充分考虑中小型船舶的甲板与舵舱空间尺寸，上部舱段外径可适配多数船舶的甲板预留安装孔尺寸，下部框架的宽度与长度可适配常规中小型船舶的舵舱内部空间，安装时仅需在甲板对应位置开孔，将装置穿入后通过法兰盘与甲板焊接或螺栓固定即可完成主体安装，后续对接动力源与舵叶即可投入使用，无需对船体结构进行大规模改造。在实际航行使用过程中，该舵装置可实现精准的舵角控制，操舵响应速度快，传动间隙小，可有效避免舵角虚位导致的航向偏移问题，同时整套结构的承重与抗冲击性能优异，可承受恶劣海况下水流对舵叶的持续冲击，保障船舶在复杂水文条件下的操控可靠性，降低舵系故障的发生概率，减少船舶航行过程中的维护成本。
