多场景适配工业输送链条结构设计

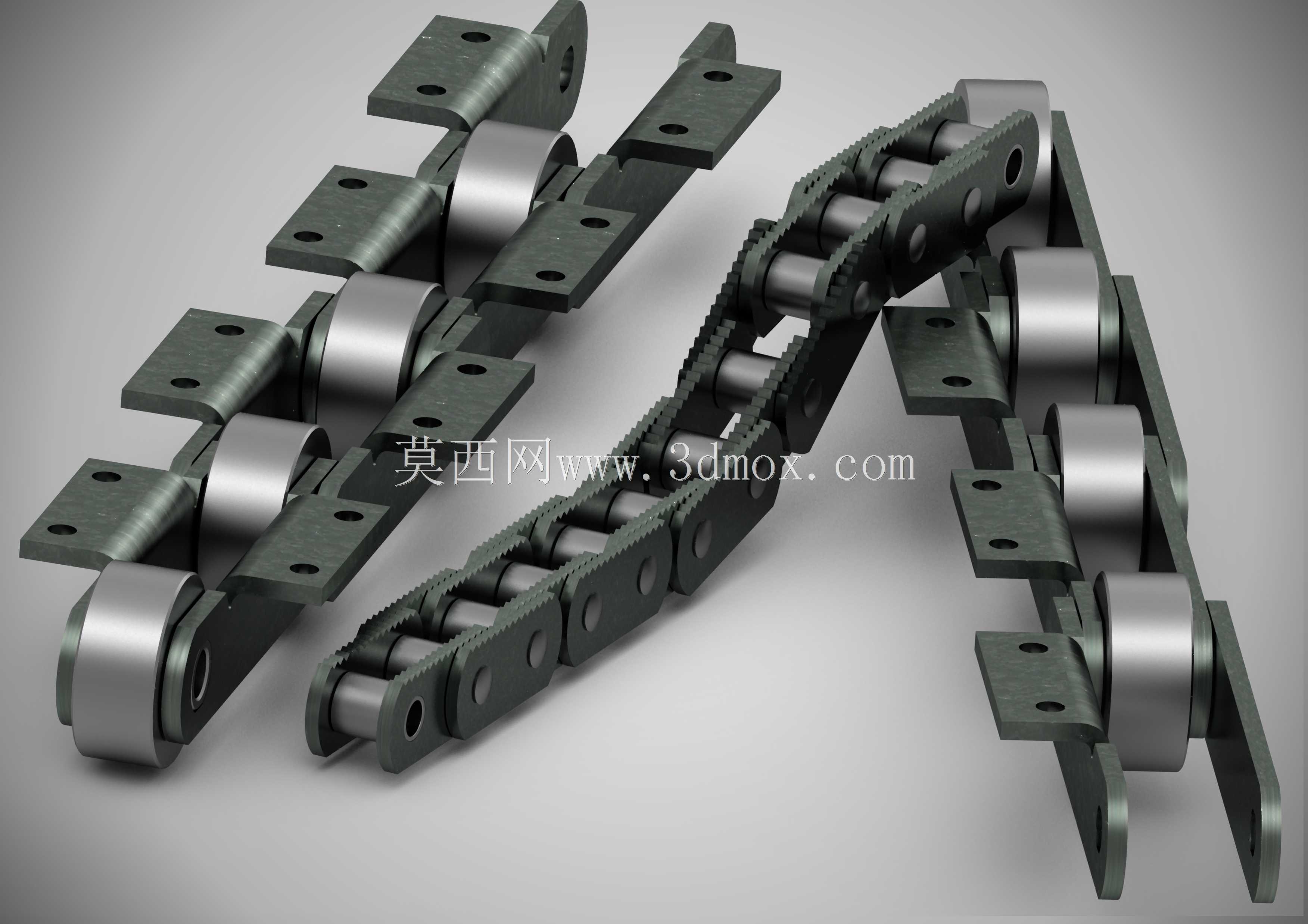

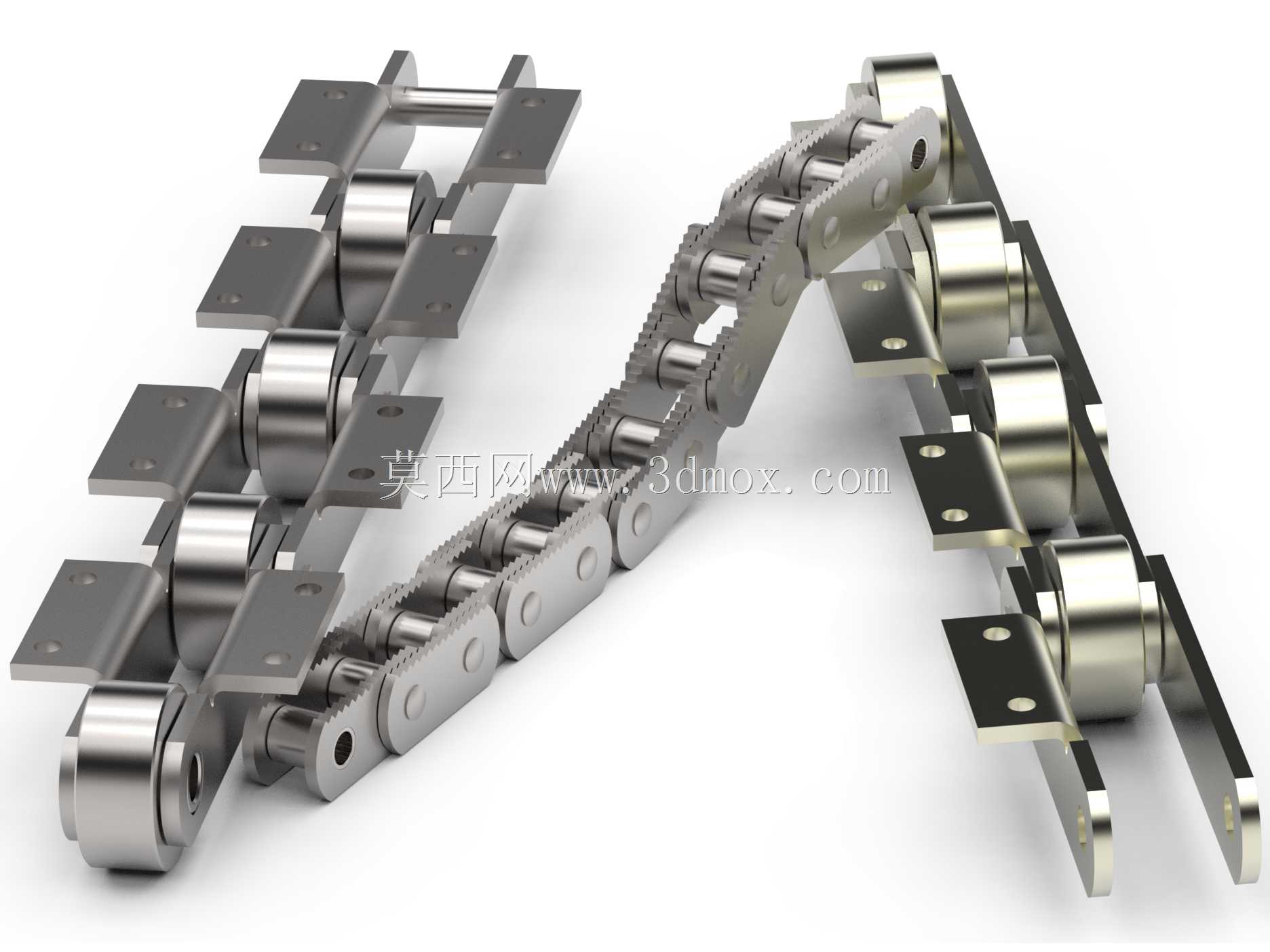

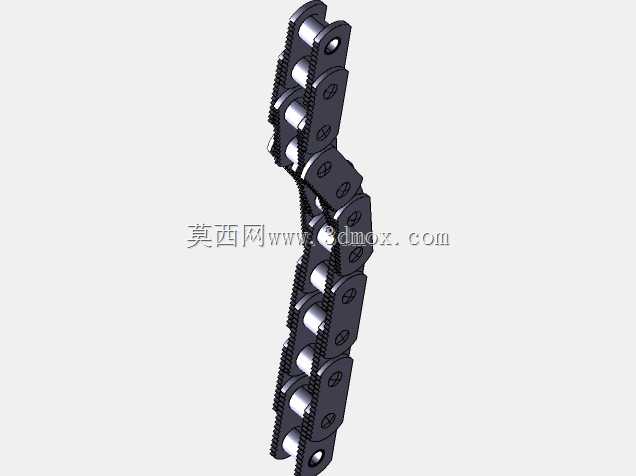

本次呈现的三款不同规格的工业输送链条，分别对应甜菜加工、木材加工、食品加工三类生产场景的输送需求，是连续化生产线上承担物料承载与传动输送的核心部件。在甜菜加工产线中，对应的链条需要承载带泥甜菜的较大重量，同时耐受潮湿、带弱腐蚀性的作业环境，链板采用加厚设计，滚子直径更大，能够在输送过程中减少与导轨的摩擦阻力，适配甜菜清洗、输送工段的长距离运行需求，安装时需要匹配对应槽宽的输送导轨，链节的连接销轴采用防松脱结构，避免带泥物料卡滞导致的链节脱开故障。针对木材加工场景的链条，需要适配木材切削、输送工段的多木屑、高冲击的作业环境，链板表面做了耐磨强化处理，链节间距经过精准测算，既能够承载整段木料的重量，也能在经过驱动链轮时保持顺畅啮合，不会因为木屑卡入链节间隙出现跳齿问题，安装时需要预留一定的张紧调节余量，抵消长期运行带来的链条伸长量，保障传动精度。面向食品加工场景的链条，整体结构更轻量化，链板边缘做了圆弧钝化处理，避免刮蹭食品包装或者损伤操作人员，链节间隙设计更紧凑，防止食品碎屑卡入传动部位，同时整体结构便于日常拆卸清洗，符合食品生产环节的卫生维护要求。三款链条在设计过程中，均遵循模块化的链节组合思路，单节链节通过销轴实现可转动连接，用户可以根据实际输送线的长度需求自由拼接链条总长度，安装边界上需要匹配对应齿数的驱动链轮与从动张紧轮，不同规格链条的链板安装孔位尺寸经过标准化设计，能够直接加装对应规格的物料承载附件，无需额外对链板进行二次打孔加工，大幅降低现场安装的调整工作量。滚子部分采用转动灵活的内嵌结构，在链条沿导轨运行时，滚子与导轨面形成滚动摩擦，相比滑动摩擦结构能够降低30%以上的运行阻力，减少驱动端的动力损耗，同时延长链条整体的使用寿命。链板的开孔位置经过力学仿真优化，在保障整体抗拉强度的前提下，尽可能降低链条自身重量，减少长距离输送线的自重负载，销轴两端采用铆封结构，避免长期运行过程中销轴窜动脱出，保障连续生产过程中的运行稳定性，不同规格的链条分别适配不同的负载等级，用户可以根据实际输送物料的单重、输送线长度、运行速度选择对应型号，无需额外进行结构改制即可直接装配到现有输送设备中。
