带螺旋槽圆柱杆类机械零件结构设计

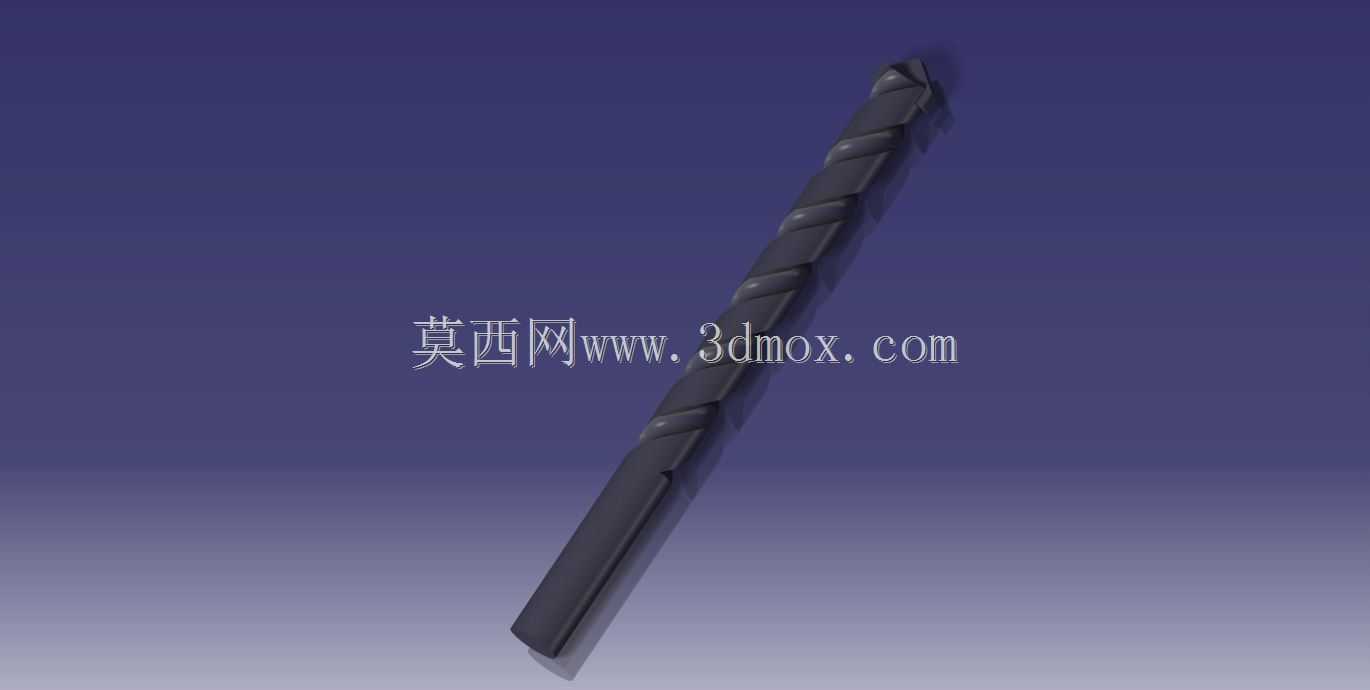

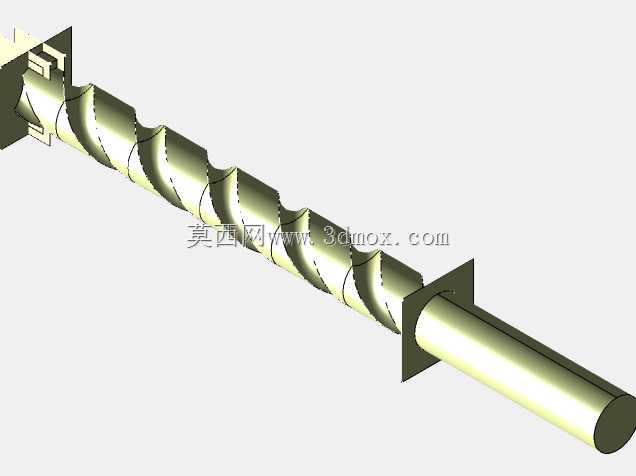

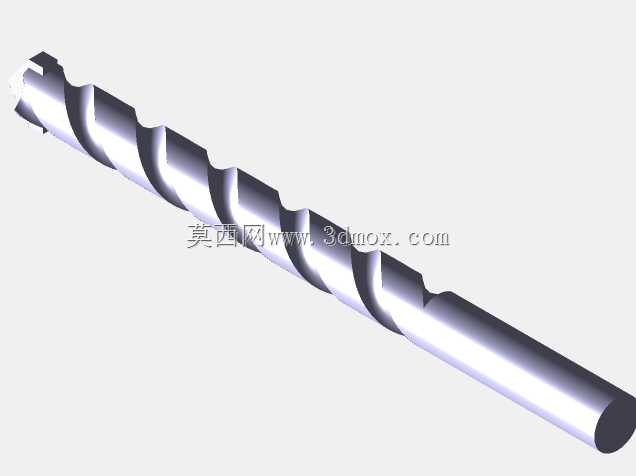

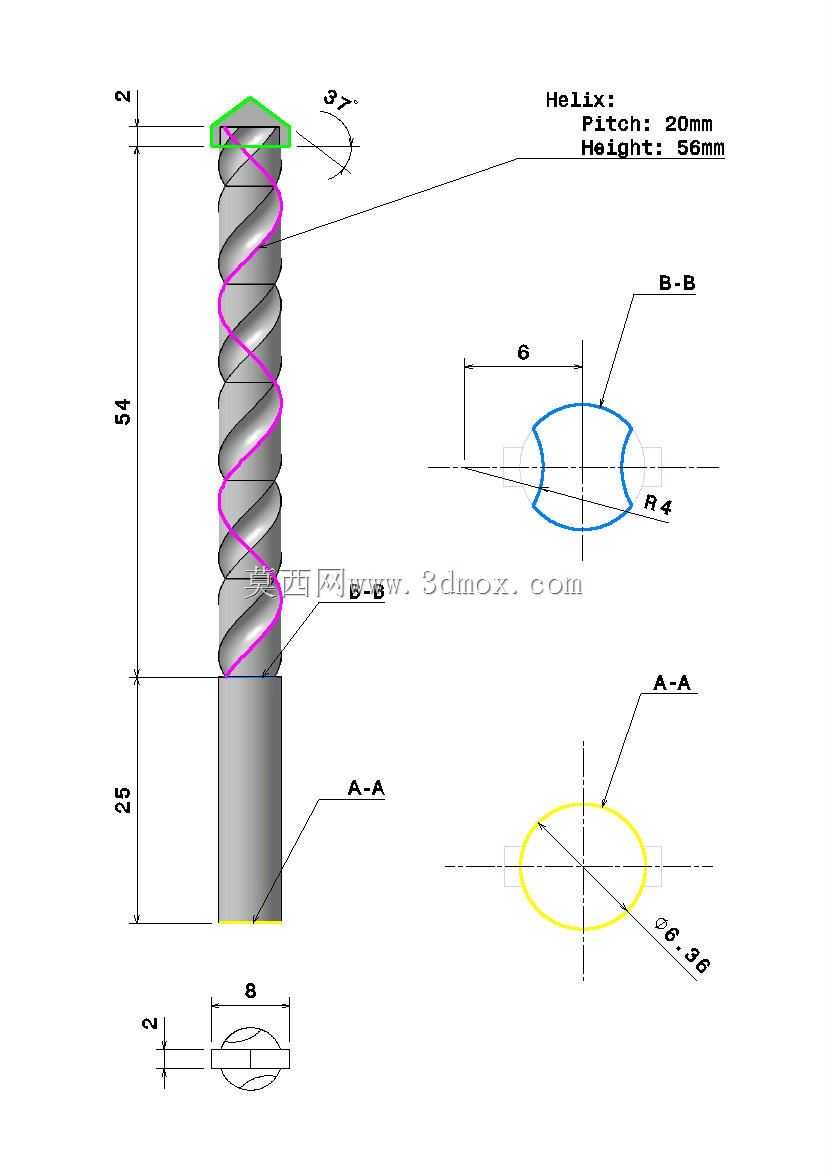

该零件属于杆类带螺旋曲面的机械构件，主要应用于物料输送、精密传动、流体导流类机械设备中，可作为小型输送装置的推送杆、混合设备的搅拌杆件，或是特定工况下的导向传动部件，在轻工包装、小型食品加工设备、实验用流体混合装置中都能见到这类结构的应用，依靠杆身的连续螺旋曲面实现物料的定向推送、流体的扰流混合或是直线与旋转运动的转换传递。从功能特性来看，该零件下端为光杆直段，主要用于安装定位，可插入配套的轴承座或安装孔中，实现整根杆件的径向固定与旋转支撑，保证杆件运转时的同轴度，避免出现偏磨、晃动的问题；上端的螺旋槽段为核心功能区，连续的等距螺旋曲面能够在杆件旋转时，与周边的腔体内壁配合形成连续的推送空腔，将进入腔体的颗粒状、粉状物料沿着轴向稳定输送，或是在流体腔中持续切割、扰动流体，提升流体混合的均匀度，顶端的小尺寸结构可用于连接驱动端，传递扭矩带动整根杆件转动。在设计思路上，该零件采用同轴式结构布局，光杆段与螺旋段保持同一轴心，保证旋转时的动平衡，降低运转过程中的振动与噪音；螺旋槽采用等螺距设计，螺距设定为20mm，螺旋段总高度为56mm，能够保证物料推送时的匀速性，避免出现物料堆积、输送断流的问题；螺旋槽的截面采用圆弧过渡设计，槽底圆角为R4，既可以减少应力集中，提升杆件的抗扭强度，也能避免粉状、颗粒物料在槽底残留，降低清洁难度。从外形尺寸与安装边界来看，整根杆件总长度为79mm，其中下端光杆段长度为25mm，光杆直径为6.36mm，可适配内径6.5mm左右的标准安装衬套或轴承，安装时需保证光杆段插入安装位的深度不小于20mm，确保支撑稳定性；螺旋段的最大外径为8mm，配套的安装腔体内径需保持在8.2-8.5mm之间，既保证螺旋面与腔壁的间隙不会过大导致物料回流，也避免间隙过小出现运转卡滞；顶端的驱动端结构尺寸为2mm，可适配对应的联轴器或驱动拨叉，安装时需保证驱动端与动力输出轴的同轴度误差不超过0.05mm，避免运转时出现额外的径向载荷。此外，螺旋槽的螺旋升角经过匹配设计，在推送常见的颗粒、粉状物料时不会出现物料反滑的问题，同时杆件整体结构简单，加工时可采用车削配合铣削的工艺完成，适合小批量加工或作为机械绘图、曲面建模的练习案例，帮助设计人员掌握螺旋曲面的建模方法、杆类零件的尺寸标注规范，以及安装配合边界的设计逻辑。
