笛卡尔坐标曲面线框造型练习构件

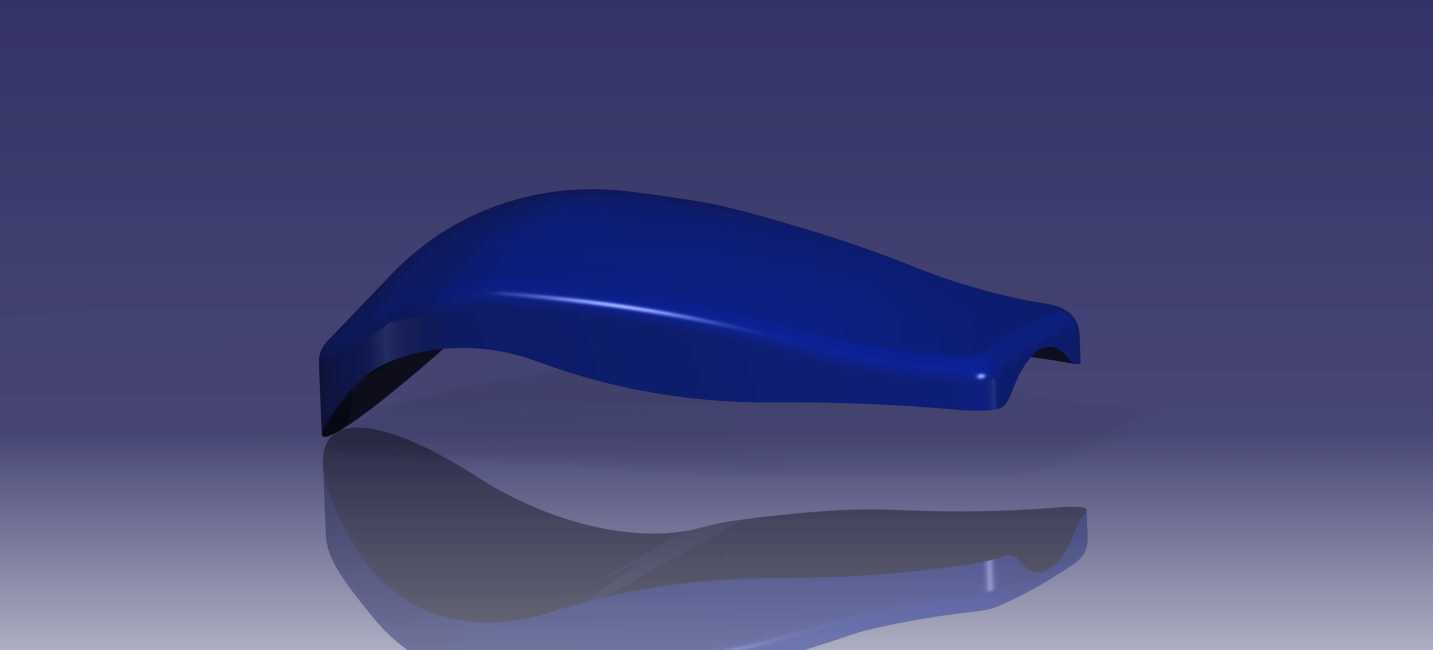

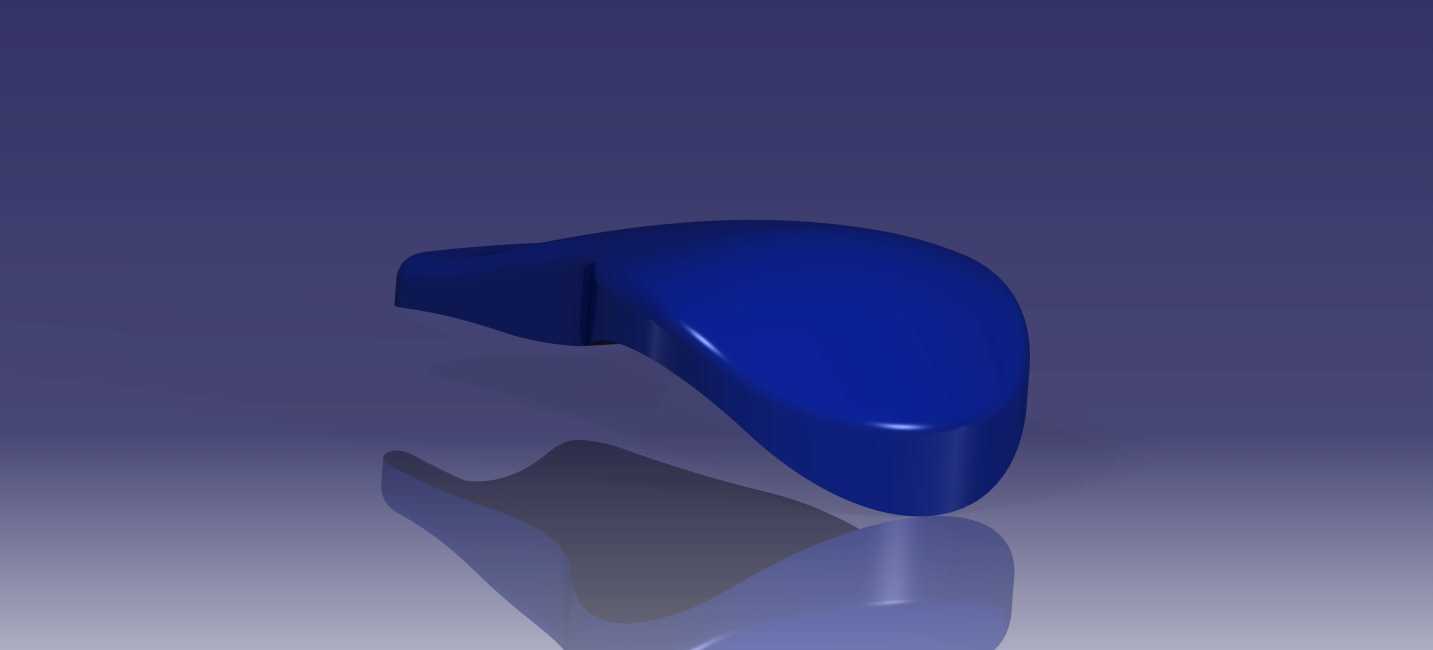

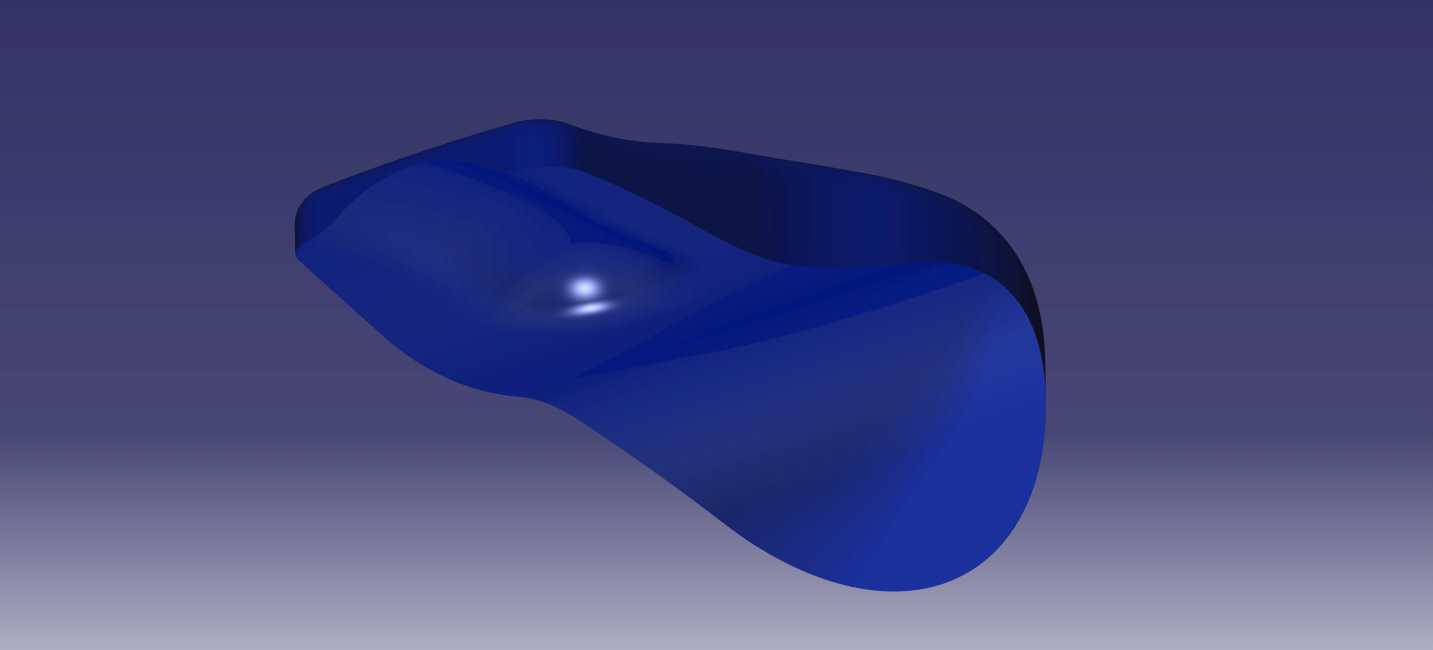

　　这套曲面造型练习构件，核心是依托笛卡尔坐标系完成空间线框搭建与曲面顺滑过渡，是结构设计从业者掌握自由曲面建模逻辑的典型训练载体，其造型逻辑可直接迁移至各类需要人机贴合曲面、流线型外覆盖件的工业产品设计场景中。从实际工程应用来看，这类曲面构建能力是手持设备握持曲面、车辆内饰贴合件、人体工学支撑部件、小型消费电子外壳设计的核心基础，很多需要兼顾触感顺滑度与轮廓精度的零部件，都需要先通过空间线框定义各截面的曲率边界，再完成曲面的缝合与加厚，最终形成可落地的实体结构。

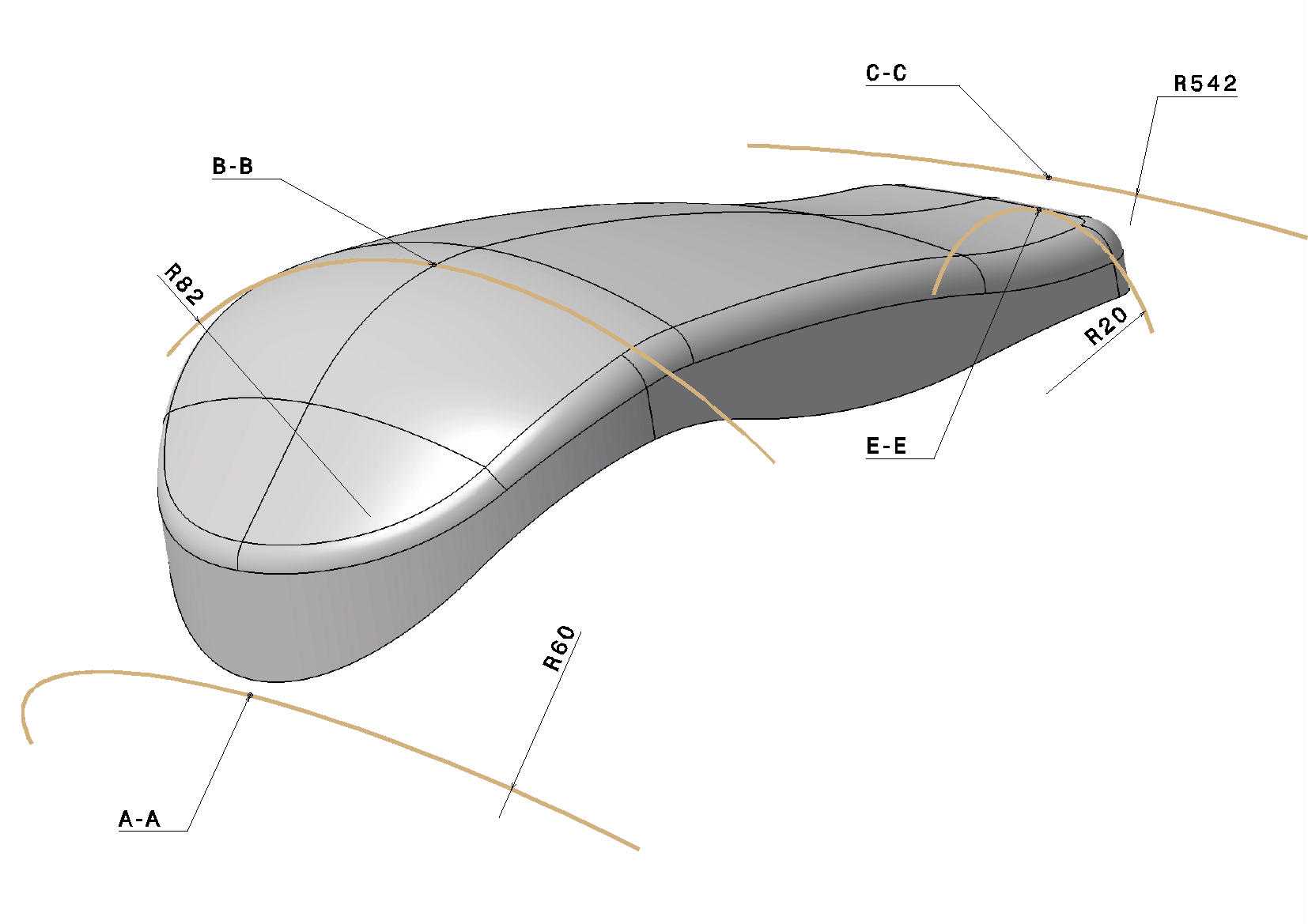

　　设计过程中，首先要在笛卡尔坐标系下锚定各个关键截面的定位基准，图中标注的多段圆弧半径，分别对应构件不同位置的曲率控制要求：端部R82的大圆弧负责构建饱满的端头轮廓，避免曲面收敛过程中出现褶皱；侧边R60的长圆弧定义了构件主体的纵向延伸趋势，保证长方向曲面的曲率变化平缓，不会出现局部曲率突变导致的反光断层；靠近收窄端的R20、R542圆弧，则分别控制局部过渡与远端收边的顺滑度，其中R542的大半径圆弧主要负责衔接主体曲面与端头收窄段，让整个曲面的高斯曲率变化控制在连续可导的范围内，避免后续加厚或者数控加工时出现壁厚不均、刀路跳刀的问题。

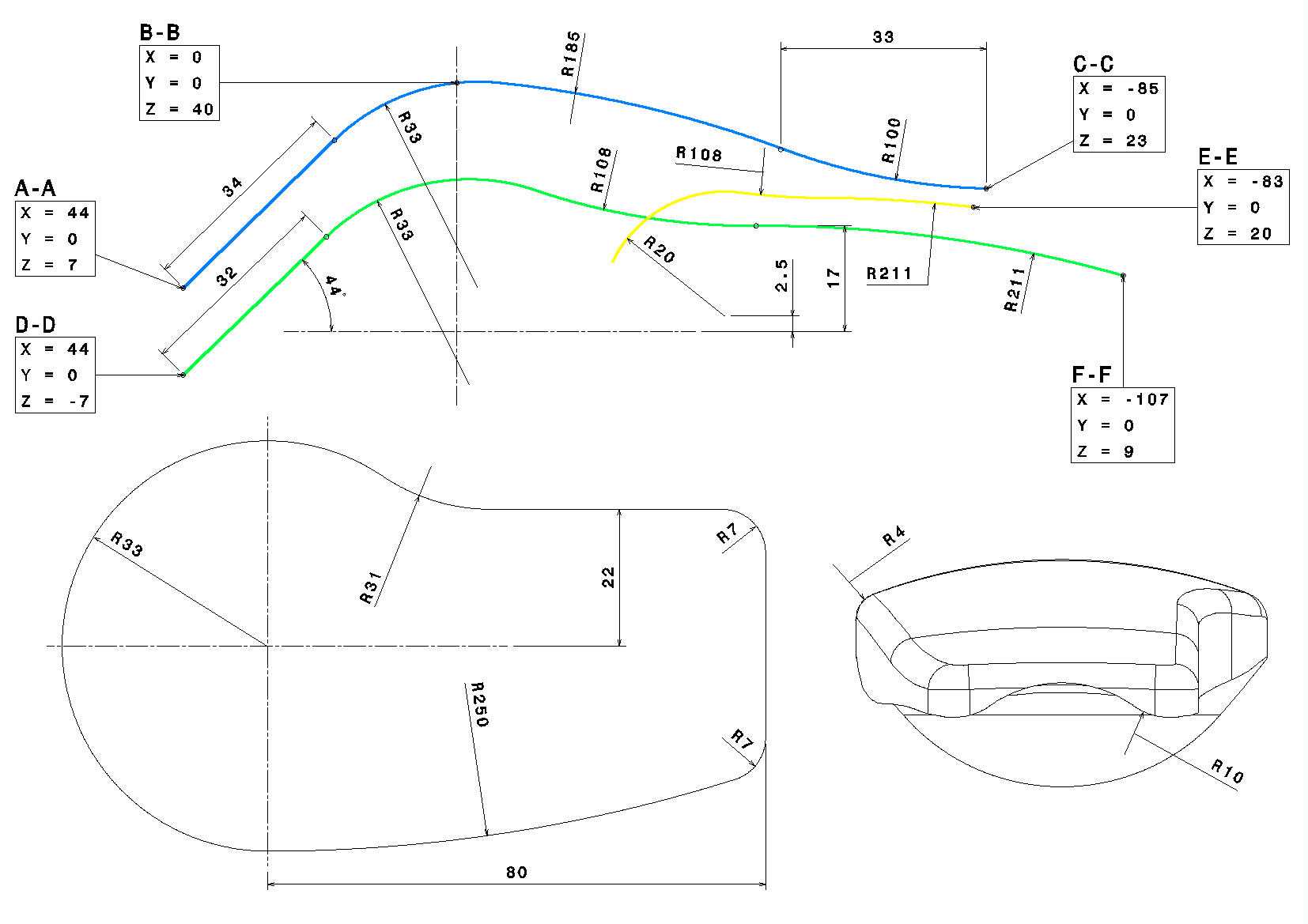

　　从外形尺寸与边界控制来看，各个剖切截面（A-A、B-B、C-C、E-E）的定位，都是以坐标系原点为基准完成空间定位，每个截面的轮廓线都严格贴合预先搭建的空间线框，线框的空间点位偏差需要控制在建模公差范围内，否则后续生成的曲面会出现边界错位、无法缝合的问题。这类练习的核心不是生成一个孤立的曲面，而是掌握“线框定边界、曲率控顺滑、截面保精度”的曲面设计逻辑——在实际工程中，不管是设计摩托车坐垫的支撑曲面、电动工具的握持外壳，还是医疗康复辅具的贴合支撑面，都需要先完成这类空间线框的搭建，确认各个位置的曲率符合人机工程或者流体力学要求后，再进入后续的结构细化环节。

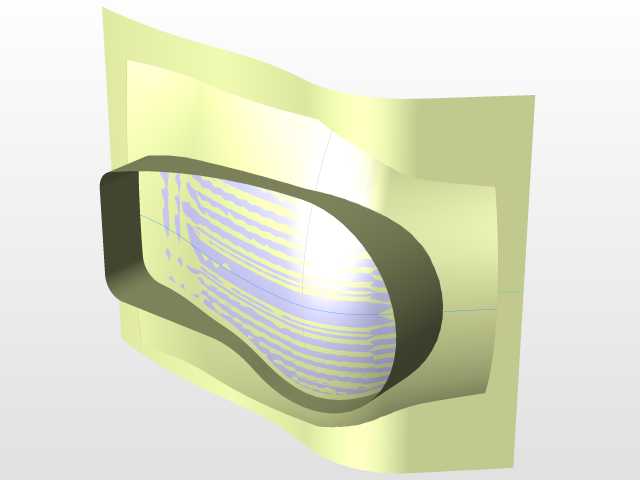

　　实际建模过程中，需要注意不同方向圆弧的衔接约束，相邻曲面之间要保证G2连续，也就是曲率连续，不能只满足G0位置连续或者G1相切连续，否则曲面在光影检查时会出现明显的棱线，对于需要做外观面的产品来说，这种棱线会直接导致喷漆或者注塑后出现外观缺陷。同时，各个圆弧半径的设定不是随意给定的，R82的端头半径匹配了常规人体接触部件的端部圆润度要求，避免尖锐边角带来的磕碰风险；R60的侧边曲率则适配了手掌贴合时的自然弧度，长时间握持不会出现局部压应力集中的问题；收窄端的R20圆弧则兼顾了结构收边的强度需求，过小的圆角会导致应力集中，在受冲击时容易出现开裂，过大的圆角则会破坏整体的流线型轮廓。

　　这类曲面练习的另一个实际价值，是帮助设计者建立空间坐标的维度感，很多刚接触三维建模的从业者容易在平面视图里绘制轮廓，忽略空间中线框的Z向坐标偏差，最终生成的曲面出现扭曲，而这套练习通过多个方向的剖切截面，强制要求设计者在三维空间中定位每个控制点的坐标，理解不同视图下轮廓投影的对应关系，这种能力在处理复杂的异形零部件设计时至关重要——比如设计汽车内饰的扶手曲面、自行车的坐垫曲面、甚至是特种装备的流线型外罩时，都需要这种精准的空间线框控制能力，才能保证最终的产品既符合功能要求，又具备顺滑的外观质感。

　　在实际生产落地环节，这类曲面构建完成后，还需要进行壁厚偏移、安装柱位添加、脱模斜度检查等后续步骤，但核心的曲面质量完全由前期的线框搭建质量决定，如果线框的控制点分布不合理、曲率变化不均匀，后续即使做再多的曲面修补，也很难达到A级曲面的要求，甚至会导致数控加工时出现过切或者欠切的问题，增加后续打磨、抛光的工时成本。因此这类基础的曲面线框练习，本质上是在训练设计者对曲面质量的管控能力，从源头把控异形零部件的设计精度，减少后续生产环节的反复修改。
