超精密电子设备曲面壳体结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:455080
  • 超精密电子设备曲面壳体结构设计
  • 超精密电子设备曲面壳体结构设计
  • 超精密电子设备曲面壳体结构设计
  • 超精密电子设备曲面壳体结构设计

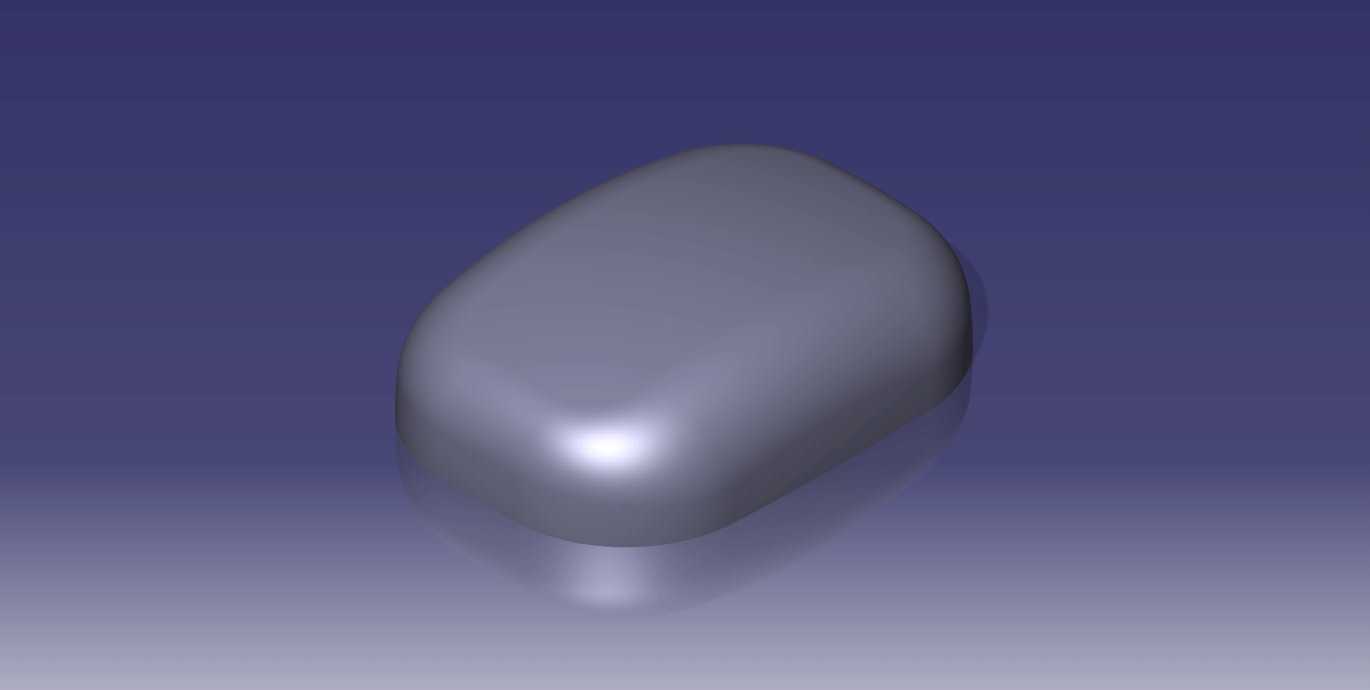

  在精密电子设备的结构开发流程中,外壳的曲面过渡设计一直是影响产品装配精度、握持手感与外观质感的核心环节,这类带连续圆角过渡的扁椭球形壳体,常见于便携式检测探头、小型数据采集终端、穿戴式生理监测模块这类对空间占用、边缘触感有严格要求的超精密电子设备上。从实际应用场景来看,这类壳体需要兼顾内部元器件的容纳空间与外部无尖锐棱角的安全要求,在工业现场手持操作、医疗场景接触人体、消费类电子日常携带的使用环境下,顺滑的曲面过渡能避免剐蹭衣物、划伤皮肤,同时均匀的壁厚分布也能为内部电路板、传感模块提供稳定的防护支撑,减少外力冲击对精密元器件的损伤。

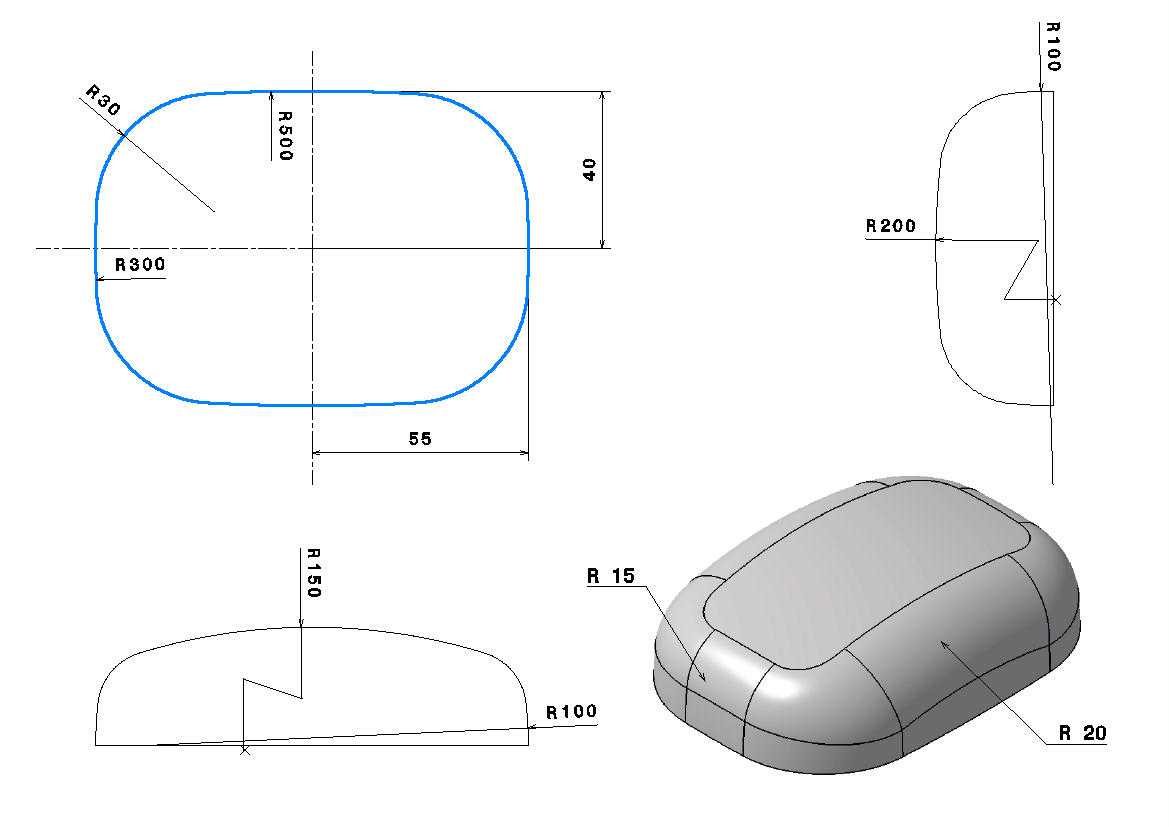

  从设计思路层面拆解,这类壳体的建模核心是多段曲率连续的轮廓线搭建,首先需要确定俯视方向的基础轮廓:长向两端采用R300的大半径圆弧衔接侧边,短向侧边搭配R500的圆弧保证整体轮廓的圆润度,四个边角做R30的圆角过渡,避免直角带来的应力集中,俯视轮廓的短边总宽控制在40单位,长边方向的分段定位尺寸55单位,是为了匹配内部常规矩形电路板的安装边界,预留出侧壁壁厚与卡扣的安装空间。侧视方向的轮廓则采用R200的侧边圆弧搭配顶部R100的过渡圆弧,形成上窄下宽的类椭球隆起形态,这种形态一方面能让壳体顶部自然形成操作面的倾斜角度,方便使用者按压顶部的操作按键或者观察顶面的显示区域,另一方面侧视方向的高度控制也能适配内部堆叠的元器件高度,不会出现空间冗余或者容纳不足的问题。

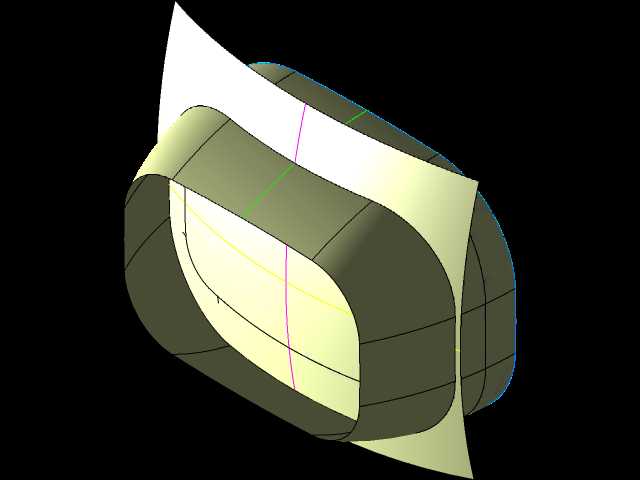

  细节处理上,壳体的棱边全部做了差异化的圆角处理:底部安装边位置采用R15的小圆角,保证和底盖装配时的贴合精度,避免大圆角带来的装配缝隙不均问题;侧面与顶面的过渡棱边采用R20的大圆角,保证握持时的触感顺滑,不会出现硌手的棱角;前视方向的轮廓搭配R150的纵向过渡圆弧,让整个壳体的曲面从顶面到侧面实现G2连续,不会出现光影上的折痕,满足精密电子设备的外观质感要求。

  在实际生产适配层面,这类曲面壳体如果采用注塑工艺加工,设计时的曲率连续性能保证塑料熔体在模腔内的流动均匀,避免出现局部壁厚不均导致的缩痕、飞边问题;如果采用铝合金五轴加工的工艺方案,顺滑的曲面过渡也能减少刀具的频繁换向,提升加工效率与表面光洁度。从安装边界来看,壳体底部的平面是主要的装配基准面,所有的定位柱、卡扣结构都需要围绕这个基准面做公差匹配,侧视轮廓的最大外凸尺寸需要控制在配套的硅胶套、防护外壳的容纳范围内,顶部的曲面最高点不能超出整机的堆叠高度限制,避免和上盖或者显示屏组件产生装配干涉。

  这类线框与曲面结合的设计练习,本质上是训练结构工程师对多视图轮廓约束、曲率连续过渡、装配边界预留的综合把控能力,很多刚接触曲面设计的工程师容易只关注外观的顺滑度,忽略内部元器件的安装空间与装配工艺的可行性,最终做出来的模型外观好看但无法落地生产,而这类兼顾尺寸约束、曲面过渡、装配需求的练习案例,能帮助设计者建立从外观到结构再到工艺的全链路设计思维,在实际的精密电子设备结构开发中,这类壳体的设计逻辑也可以直接复用在小型手持终端、便携式检测设备、穿戴式智能硬件的外壳开发中,只需要根据内部元器件的尺寸调整基础轮廓的半径参数与定位尺寸,就能快速衍生出适配不同产品需求的壳体结构。
