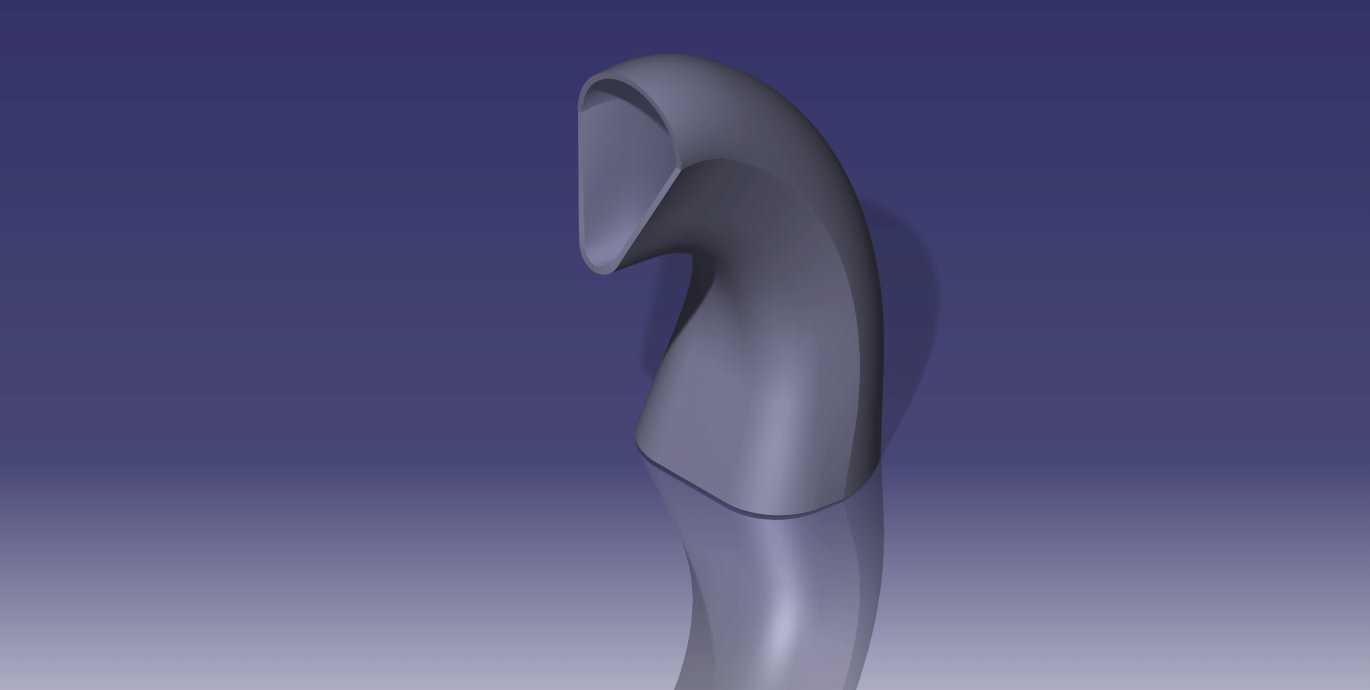

这类弯转变径导管常见于流体输送系统的转向衔接工位,在液压管路、气动回路、特种介质输送管线中都能见到同类结构的应用,核心作用是在有限安装空间内完成管路走向的平滑转向,同时匹配不同通径管路的对接需求,避免介质在转向位置出现紊流、压损过大的问题。从实际使用场景来看,这类导管多布置在设备内部管线排布紧凑的区域,比如工程机械的液压阀组周边、化工试验装置的介质流转节点、航空航天设备的内部流体管路,这类位置往往没有足够的直线空间布置直角接头,同时对管路内壁的顺滑度有较高要求,直角转接带来的介质冲击不仅会提升系统能耗,长期运行还会在转角位置形成冲蚀磨损,缩短管路整体使用寿命。

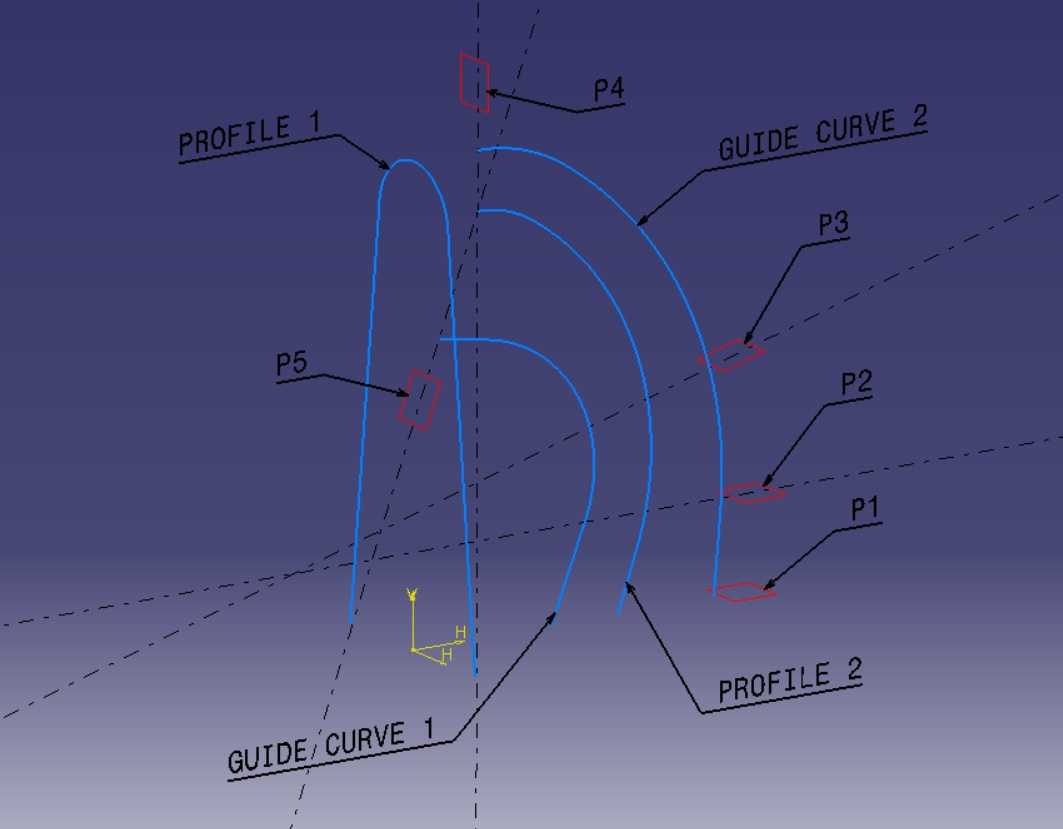

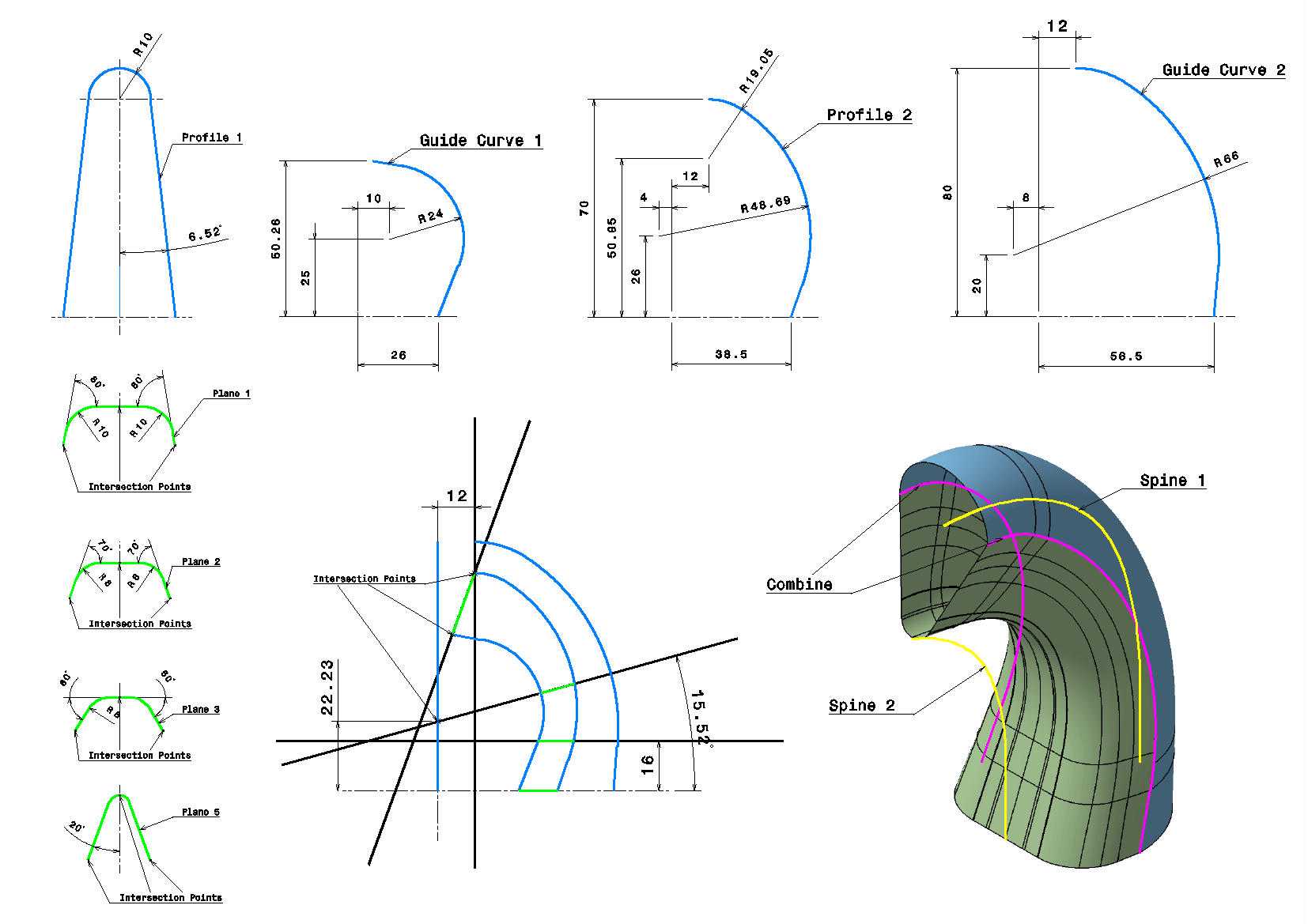

从设计逻辑来看,这个导管采用多截面曲面扫掠的成型思路,先通过两条引导曲线定义管路的整体弯转走向,再在走向的不同节点设置对应截面轮廓,截面轮廓从入口端的类圆弧收窄形态逐步过渡到出口端的半圆扩口形态,整个过渡过程没有突变的折角,所有曲面衔接处都保持G2连续,保证介质流经时的流态稳定。从标注的尺寸边界来看,导管整体弯转的弧段最大外轮廓尺寸为88.6mm,入口端截面的总宽度为26mm,出口端的平直段长度为12mm,弯转段的内侧最小曲率半径为R24,外侧曲率随引导曲线平滑变化,安装时需要预留的空间边界要覆盖整个弯转弧段的外轮廓,同时要在两端接口位置预留至少5mm的对接操作空间,避免安装时与周边其他零部件发生干涉。
结构设计上,导管的壁厚保持均匀过渡,不会因为截面形态变化出现局部壁厚过薄或者过厚的问题,壁厚均匀性一方面能保证管路承压能力一致,避免局部应力集中导致的破损风险,另一方面如果采用注塑或者弯制成型工艺,均匀的壁厚也能减少成型过程中的变形缺陷。在截面轮廓的定义上,每个控制截面的尺寸都经过流道截面面积的匹配计算,整个流道的通流面积变化控制在合理区间内,不会出现局部通流面积骤变导致的流速突变,对于输送含有微小固体颗粒的介质场景,这种平滑过渡的结构也能减少颗粒在管壁的沉积,降低管路堵塞的概率。
建模过程中需要重点关注引导曲线与各截面的交点约束,每个截面都要与对应的引导曲线保持垂直,否则扫掠成型后会出现曲面扭曲的问题,直接影响后续壁厚抽壳的操作,甚至会出现曲面无法加厚的报错。实际生产中,这类导管如果采用金属材质,多采用液压胀形或者3D打印的工艺加工,如果是非金属材质则可以采用注塑成型,无论哪种加工工艺,建模阶段都需要提前预留加工余量,尤其是接口位置的配合尺寸,要根据对接的接头形式调整公差范围,保证装配后的密封性能。在管路系统的整体排布中,这类弯转导管的固定点需要设置在弯弧的受力支撑位置,避免介质流动时的脉冲冲击力导致管路振动,长期振动会引发接口位置的密封失效,这也是结构设计时需要提前考虑的安装点位需求。
