带圆角过渡的不同高度平面混合练习构件

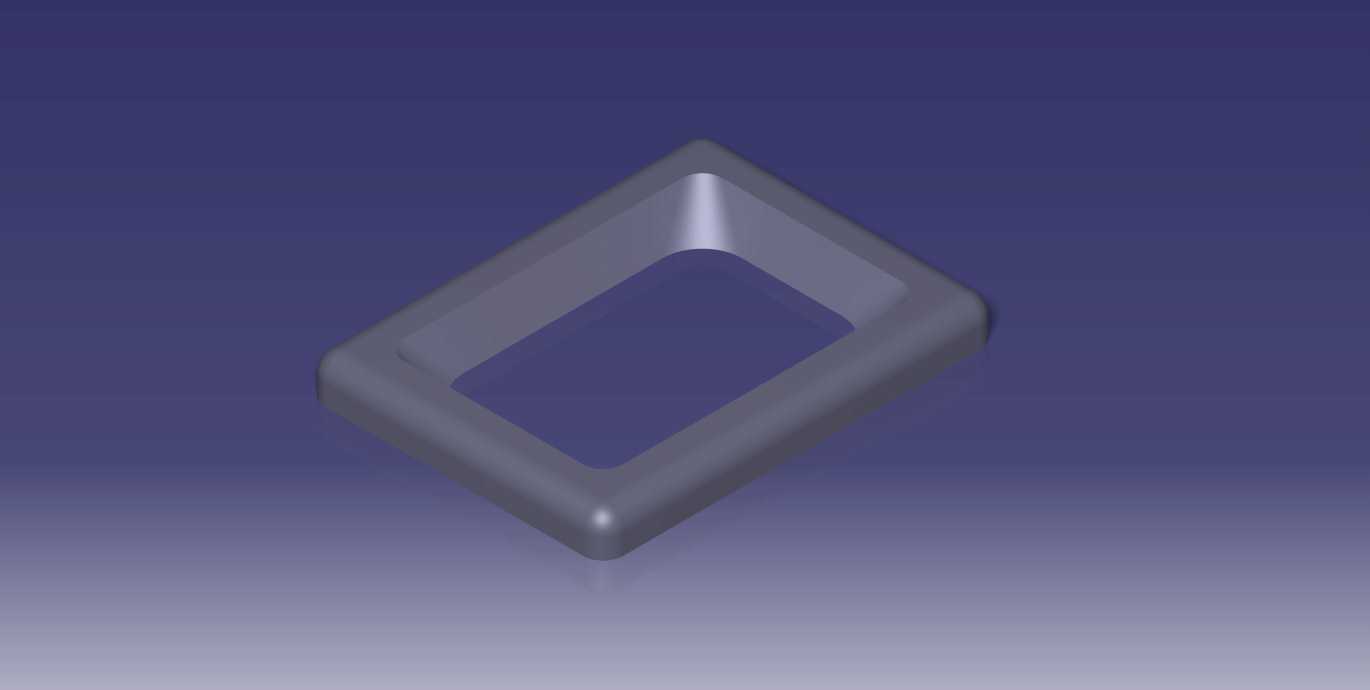

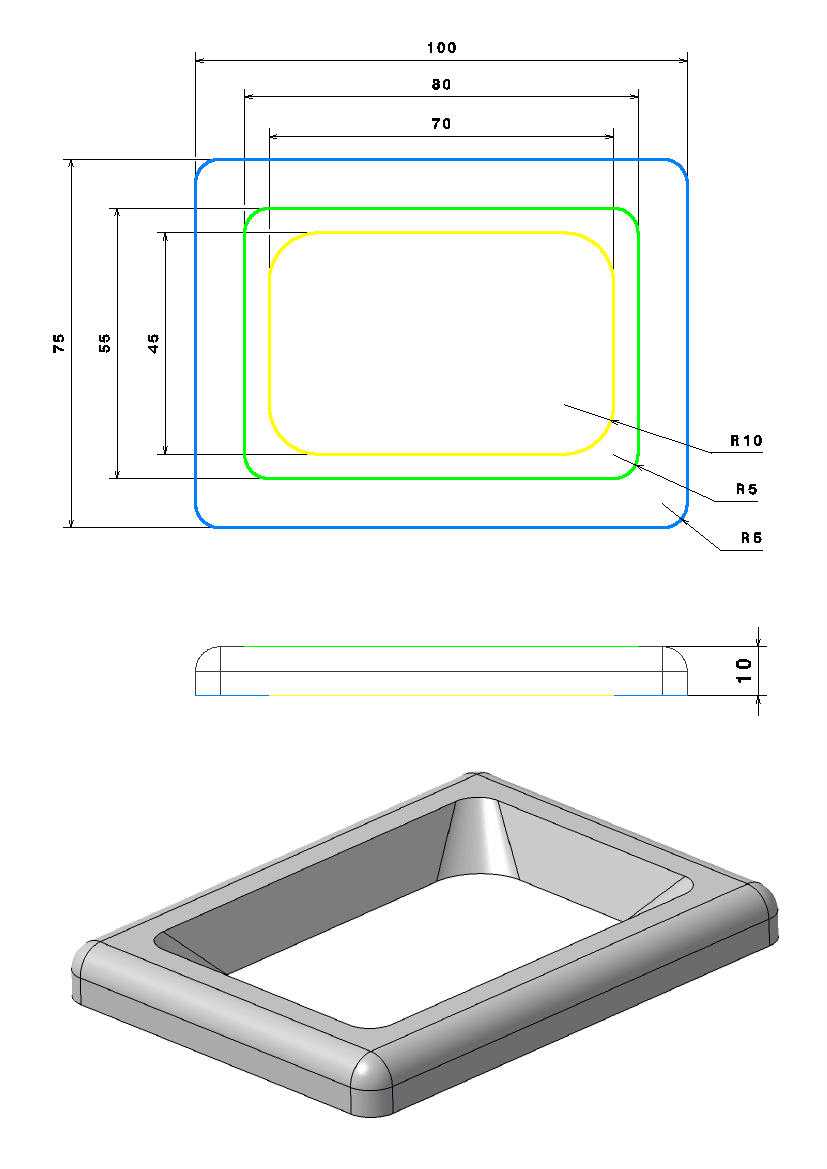

　　这个构件核心是用混合特征完成不同高度轮廓的顺滑衔接，最外层轮廓的长宽尺寸为100mm和75mm，向内第二层轮廓长宽为80mm和55mm，最内层的内框轮廓长宽为70mm和45mm，三层轮廓分别处于不同的高度平面，整体构件的总厚度为10mm，每层轮廓的边角分别做了R10、R6、R5的圆角处理，不同半径的圆角匹配对应层级的轮廓尺寸，避免过渡面出现扭曲或者曲率突变。做这类结构建模的时候，首先要确认各层轮廓的安装边界，最外层的100×75mm尺寸是构件的最大安装外轮廓，设计时要预留对应的安装开孔或者固定位的空间，不能超出设备的安装面范围；向内第二层80×55mm的轮廓是过渡衔接层，主要作用是分散不同高度平面之间的应力，避免台阶处出现壁厚突变；这类带多层圆角过渡的框型构件，在小型设备的操作台面边框、嵌入式安装的面板承托结构、轻工设备的视窗压框场景中十分常见，日常做结构设计时经常会遇到不同安装平面存在高度差、同时需要做顺滑过渡避免应力集中的需求，这个练习构件刚好把这类结构的核心建模逻辑拆解了出来。从实际使用场景来看，这类构件通常作为承托或限位结构使用，比如小型检测设备的操作窗口边框，上层平面用来贴合设备外罩的安装面，下层内凹平面用来承托透明视窗或者操作面板，不同高度的平面之间如果做直角衔接，不仅注塑或者钣金加工时容易出现应力集中导致开裂，日常清洁时也容易积攒灰尘，边角做不同半径的圆角过渡，既能提升结构强度，也能优化使用触感。从设计思路上看，

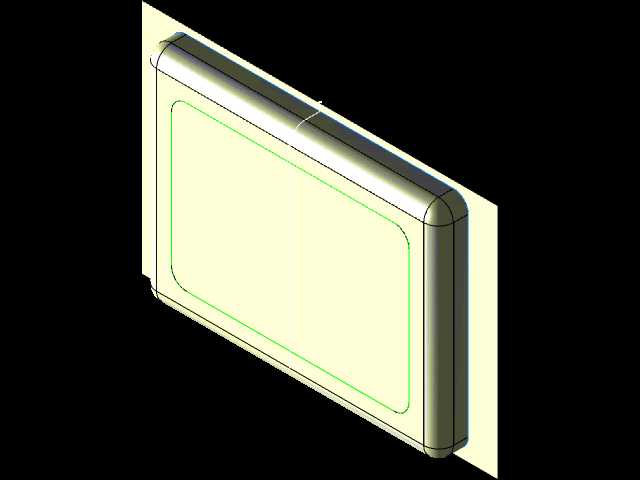

　　最内层70×45mm的内框是功能配合面，尺寸公差需要根据内嵌的面板或者视窗厚度做匹配，通常要预留0.1-0.2mm的安装间隙方便装配。实际加工这类构件的时候，如果采用注塑工艺，要注意不同圆角处的拔模角度，顺着混合曲面的脱模方向做1-1.5度的拔模斜度，避免脱模时拉伤曲面；如果采用钣金加工的方式，要注意过渡面的折弯半径和板材厚度的匹配，通常折弯半径不小于板材厚度，避免折弯处出现开裂。很多新手做这类混合特征的时候容易出现曲面扭曲的问题，核心原因是各层轮廓的起始点没有对齐，或者轮廓段的拆分数量不一致，做建模的时候要把每层矩形轮廓的边角断点对应在同一方位，每个边的线段数量保持一致，这样生成的混合曲面才会顺滑，不会出现面的扭曲或者褶皱。

　　另外这个构件的边角圆角不是统一半径，最外层用R10的大圆角，是因为外轮廓是人员经常接触的部位，大圆角能避免磕碰划伤，向内的两层圆角半径逐步减小，是因为内层是配合面，需要保证内框的有效安装尺寸，圆角过大会占用内框的有效使用空间。在实际设备装配中，这类框型构件的安装通常是在最外层平面预留沉头孔，用螺丝固定在设备的主体框架上，下层的内框平面贴装缓冲胶条，再嵌入透明面板或者操作按键板，过渡的混合曲面刚好形成一个自然的导流面，如果有液体溅到台面上，会顺着曲面流到外侧，不会渗入设备内部。做结构校核的时候，要重点关注不同高度平面衔接处的壁厚，因为混合曲面的位置容易出现壁厚不均的问题，注塑时会导致缩水或者翘曲，建模完成后要做壁厚分析，

　　保证整体壁厚均匀，过渡位置的壁厚差不超过平均壁厚的20%。另外这类构件如果用在户外设备上，过渡曲面的顺滑度也会影响积水的排出，不会在台阶位置积水积灰，降低后期维护的清洁难度。很多初学者练习混合特征的时候，习惯用简单的矩形直接做高度差混合，忽略了不同圆角匹配和轮廓对齐的细节，做出来的模型要么曲面扭曲，要么实际加工时无法满足工艺要求，这个练习构件刚好把实际工程中这类结构的常见设计点都涵盖了，从轮廓尺寸的层级划分，到不同位置圆角半径的选择，再到混合特征的建模逻辑，都和实际生产中的设计要求一致，练熟这类结构的建模，后续做设备面板边框、视窗压框、台面孔位护边这类结构的时候，就能快速完成符合工艺要求的设计，避免出现建模缺陷导致后续加工出问题。
