联合收割机曲面线框组合练习构件

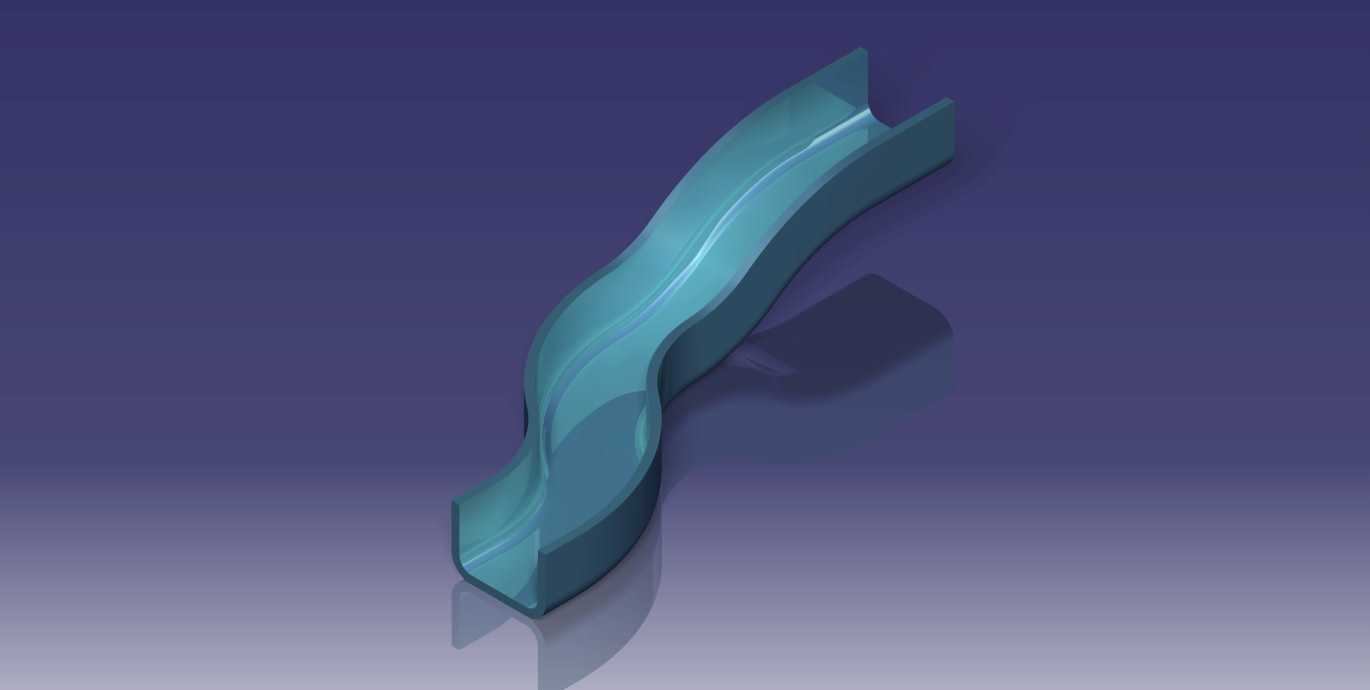

　　该异形曲面槽件是联合收割机作业流程中，用于引导作物茎秆、果穗输送路径的导向类构件，在割台输送、脱粒前导流环节承担物料顺滑导向的作用，避免作物在输送过程中出现卡滞、缠绕、堆积问题，直接影响整机喂入流畅度与作业效率。从实际使用场景来看，这类构件安装在割台搅龙与输送槽衔接的过渡区域，作业时会持续接触带泥渍、秸秆碎末的作物，因此曲面顺滑度直接决定了物料通过阻力，若曲面存在折角、曲率突变，很容易挂住作物纤维，长时间作业后会形成积料堵塞，需要停机清理，直接耽误农忙时段的作业进度。

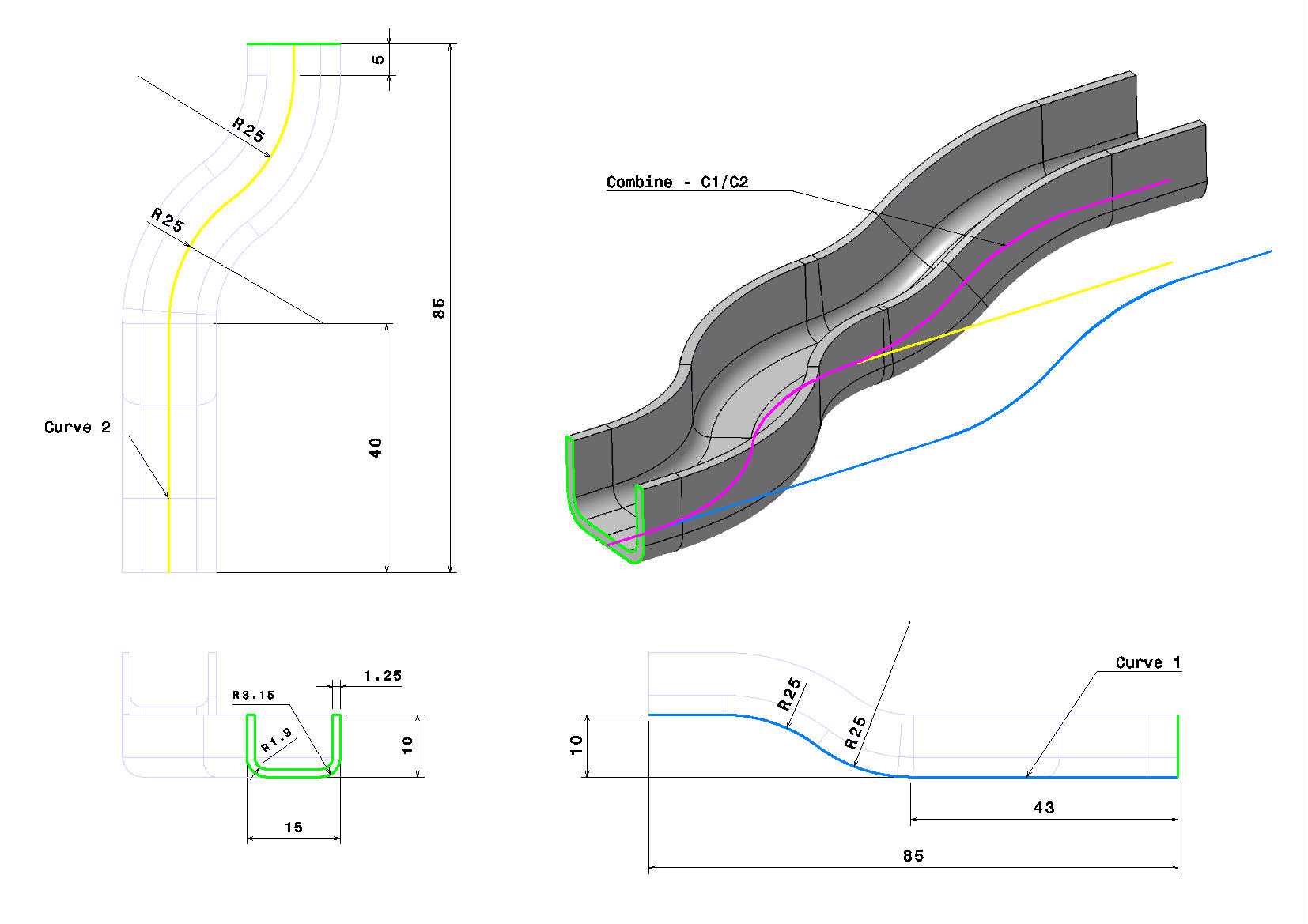

　　设计过程中采用线框搭构加曲面拟合的思路，先通过多段曲率连续的基准曲线搭建构件的空间轮廓，所有弯曲段均采用R25的圆弧过渡，保证整个导向面无曲率突变点，避免出现应力集中的同时，最大限度降低物料滑动阻力。构件整体为U型槽结构，槽体宽度方向的尺寸边界为15mm，槽深10mm，端部设置1.25mm的翻边结构，既可以提升槽体自身的结构刚度，避免薄板材冲压成型后出现边缘变形，也能防止输送过程中细碎作物从槽体侧边洒落。整体安装边界的总长度为86mm，其中曲面过渡段长度为43mm，构件总高度方向尺寸为85mm，上端直段预留5mm的安装贴合面，下端直段长度为40mm，两端均预留安装定位的贴合平面，可直接通过螺栓与相邻的输送护板固定，安装时不需要额外做适配修磨，能直接匹配现有联合收割机割台的安装孔位布局。

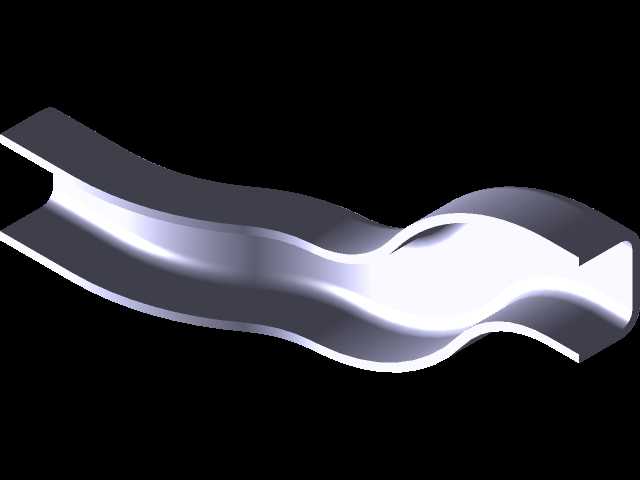

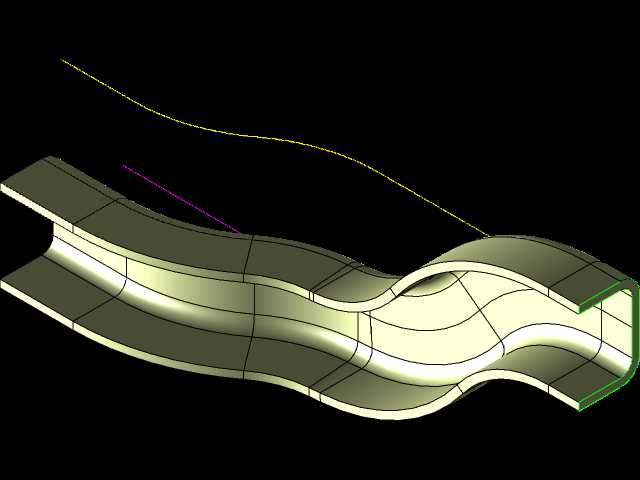

　　建模过程中先绘制三个方向的基准截面，将各段R25圆弧的端点做相切约束，保证组合后的曲线G2连续，再通过扫掠命令生成槽体的基础曲面，之后对槽体边缘做加厚处理，厚度匹配农机薄板件常用的1.5mm板材规格，端部翻边做R1.5的圆角过渡，避免锐边划伤作业人员，也防止锐边挂扯作物秸秆。从结构强度角度考虑，槽体背部的曲面转折处没有设置额外加强筋，依靠连续曲面的自身刚度即可承受作物输送时的侧向挤压力，在作业时的振动工况下不会出现共振变形，因为曲面的曲率变化经过反复调整，固有频率避开了割台作业时的振动频率区间，长时间作业不会出现焊缝开裂、板材疲劳变形的问题。

　　这类曲面构件的设计难点在于多段曲线的组合约束，若单独绘制各段圆弧再做拼接，很容易出现连接点处的曲率不连续，生成曲面后会出现肉眼不易察觉的棱线，实际投产冲压后会在棱线位置出现应力集中，作业受振后容易从该位置开裂。设计时将所有过渡圆弧做共线约束，保证曲线组合后整体顺滑，生成的曲面无收敛褶皱，不管是后续做数控加工冲压模具，还是直接做3D打印样件验证，都能保证曲面精度符合使用要求。在实际装配场景中，该构件的安装位置相邻的是输送链耙，槽体内表面与链耙耙齿的间隙控制在8mm，既不会因为间隙过小出现耙齿刮蹭槽体的问题，也不会因为间隙过大导致作物从缝隙中漏出，曲面的走向完全匹配链耙的运动轨迹，作物被耙齿带动沿槽体曲面滑动时，运动方向平滑过渡，不会出现突然的方向改变导致作物断穗、掉粒的损失。
