门式起重翻斗卸料作业设备结构设计

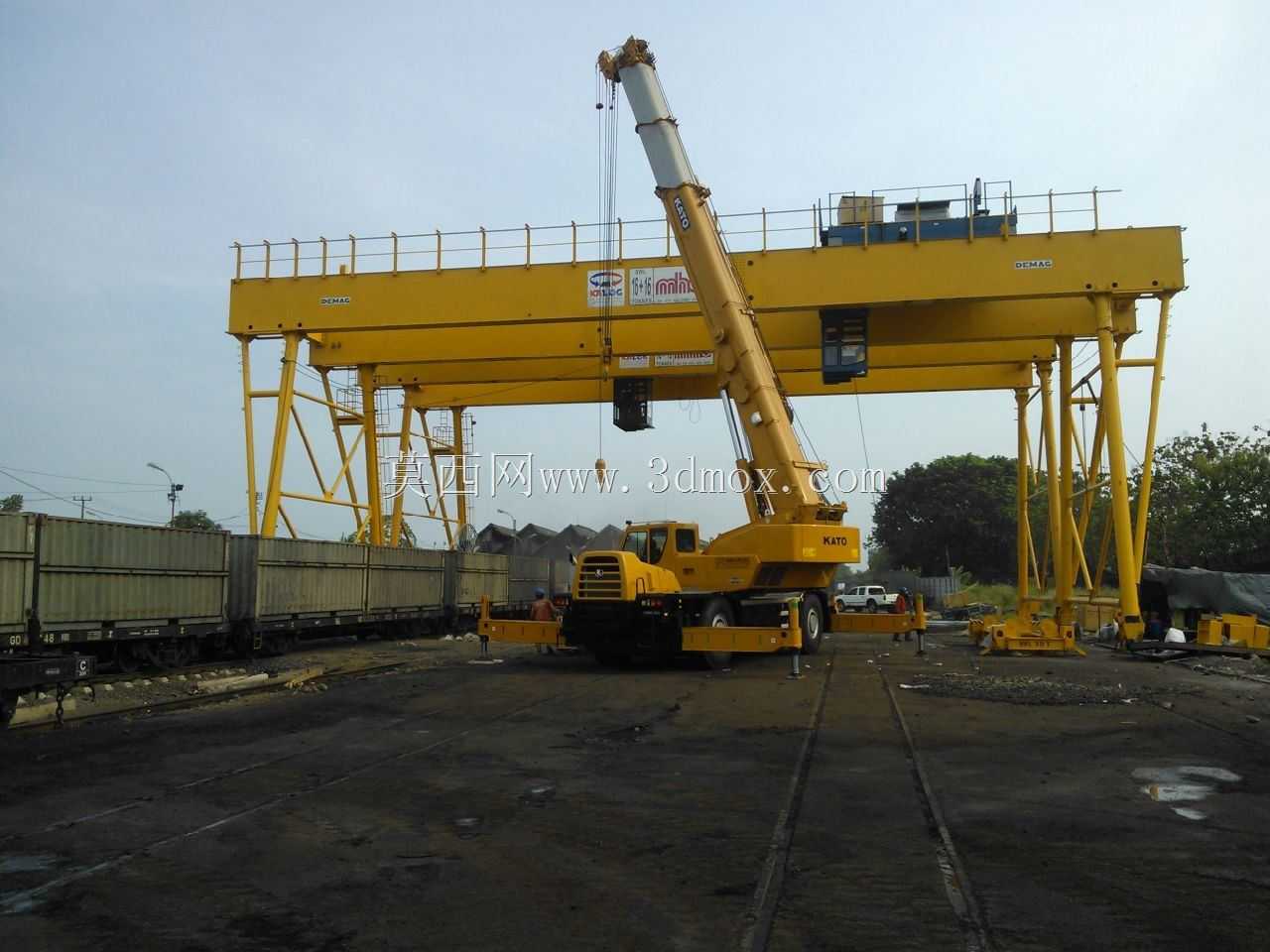

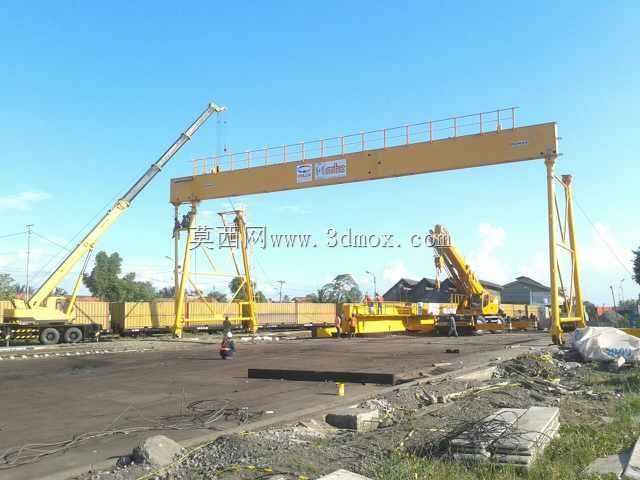

该设备主要应用于露天货场、铁路货运站、港口散货堆场、大型工矿企业原料存储区的散状物料装卸转运场景，可适配砂石、矿石、煤炭、建筑废渣等多种散料的卸料堆存、转场装车作业，解决传统散料装卸中设备转场不便、卸料落点难控制、作业覆盖范围有限的痛点，能够在固定作业区间内完成大跨度的物料吊运与定点卸料作业，无需频繁移动主机站位即可覆盖整片作业区域。设备主体采用双支腿箱型主梁结构，主梁上方设置沿跨度方向运行的起重小车，小车配套可自动脱钩的翻斗吊具，吊具可挂载专用料斗完成物料承载，当小车运行至指定卸料点位后，吊具可触发料斗翻转机构，实现料斗自动倾翻卸料，无需人工辅助挂钩脱钩，大幅降低散料装卸作业的人工劳动强度，同时减少高空作业的安全风险。设计过程中优先考虑作业稳定性与场地适配性，主梁跨度根据常规散料堆场的作业宽度设置，支腿高度适配货运车辆、料堆的常规堆高边界，确保起升高度可满足从地面取料、越过堆垛、向货运车辆卸料的全行程需求，支腿底部采用大尺寸承压底座设计，可适配硬化铺装的货场地面，无需额外浇筑复杂的固定基础，便于设备根据作业需求转场移位。设备的运行机构采用分级调速设计，大车沿轨道纵向行走可覆盖长距离作业区间，小车沿主梁横向运行可调整卸料落点位置，起升机构可平稳完成料斗的升降动作，翻斗机构采用机械式触发结构，无需额外配置动力管线，依靠吊具到位后的机械触碰即可完成料斗倾翻与复位，结构可靠性强，后期维护成本低。在安装边界上，设备作业时需预留两侧支腿的行走通道，通道范围内无固定障碍物，主梁下方净空可满足常规货运车辆通行与停靠需求，设备整体作业覆盖范围呈矩形区域，可根据堆场实际尺寸调整主梁跨度与支腿高度，适配不同规模的散料作业场地，相比传统轮式起重机，该设备可固定在作业区间内持续作业，作业效率更高，单位作业量的能耗更低，同时定点卸料的精度更高，可减少散料卸料过程中的撒漏问题，降低后续场地清理的工作量。
