单梁桥式起重机行走端梁结构设计

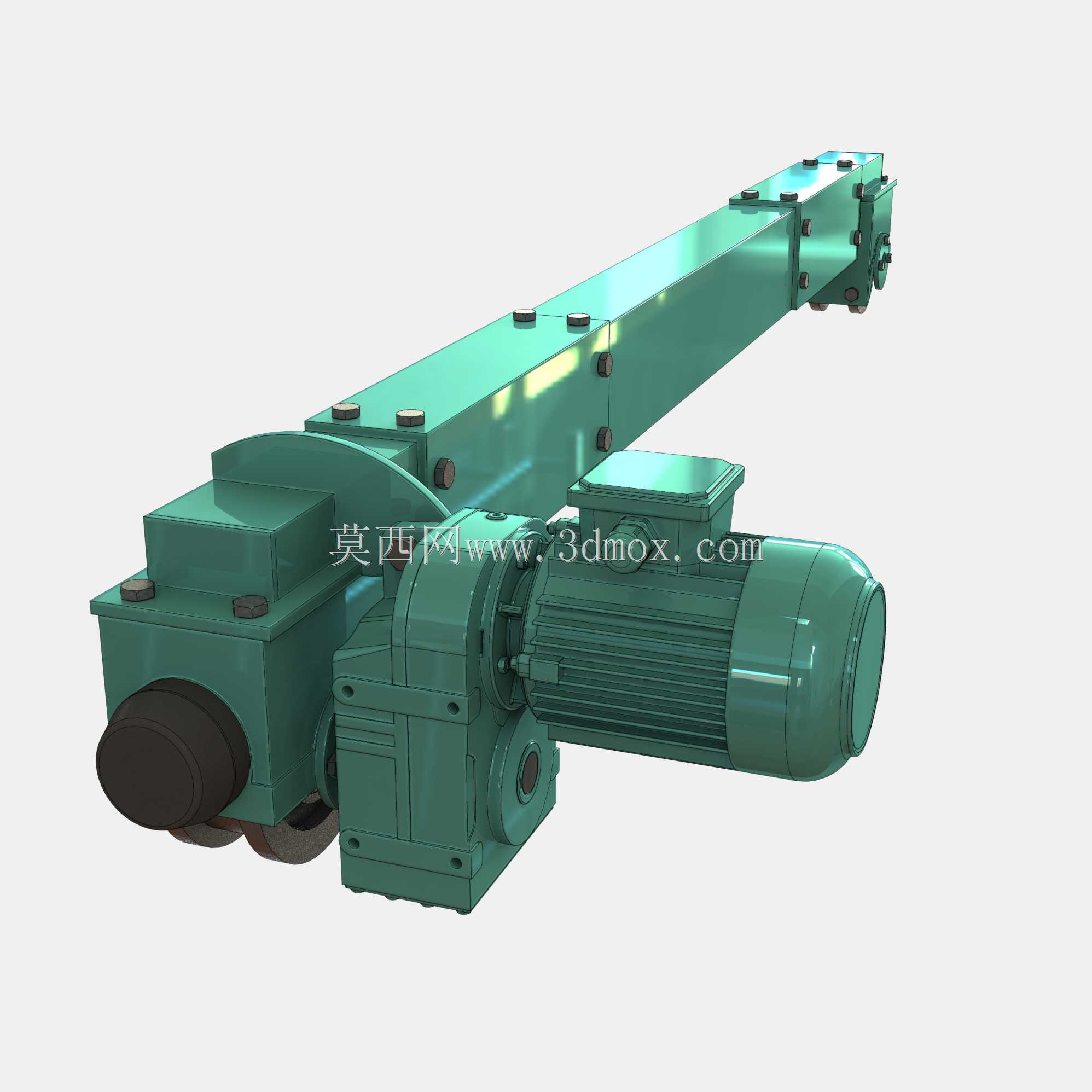

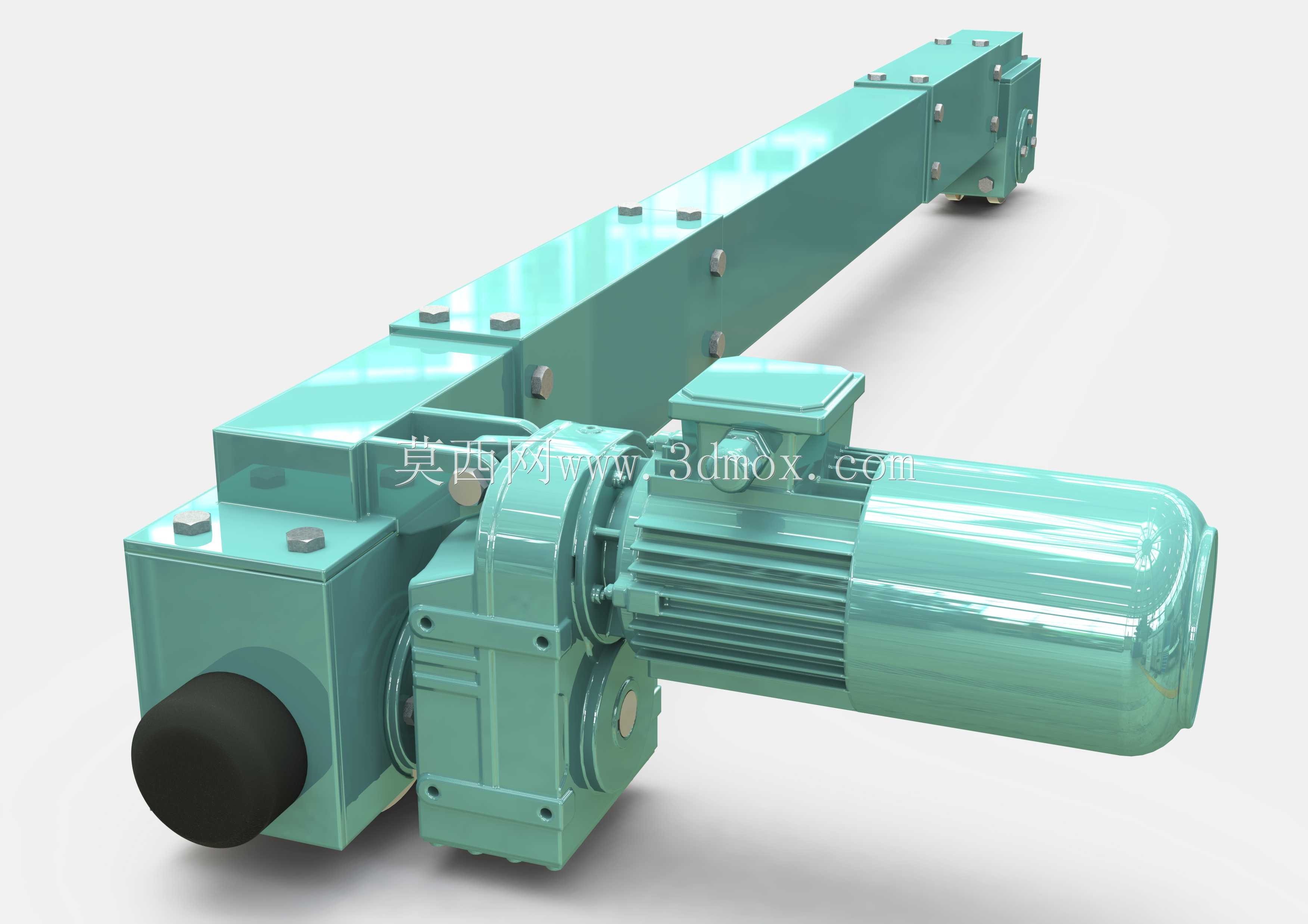

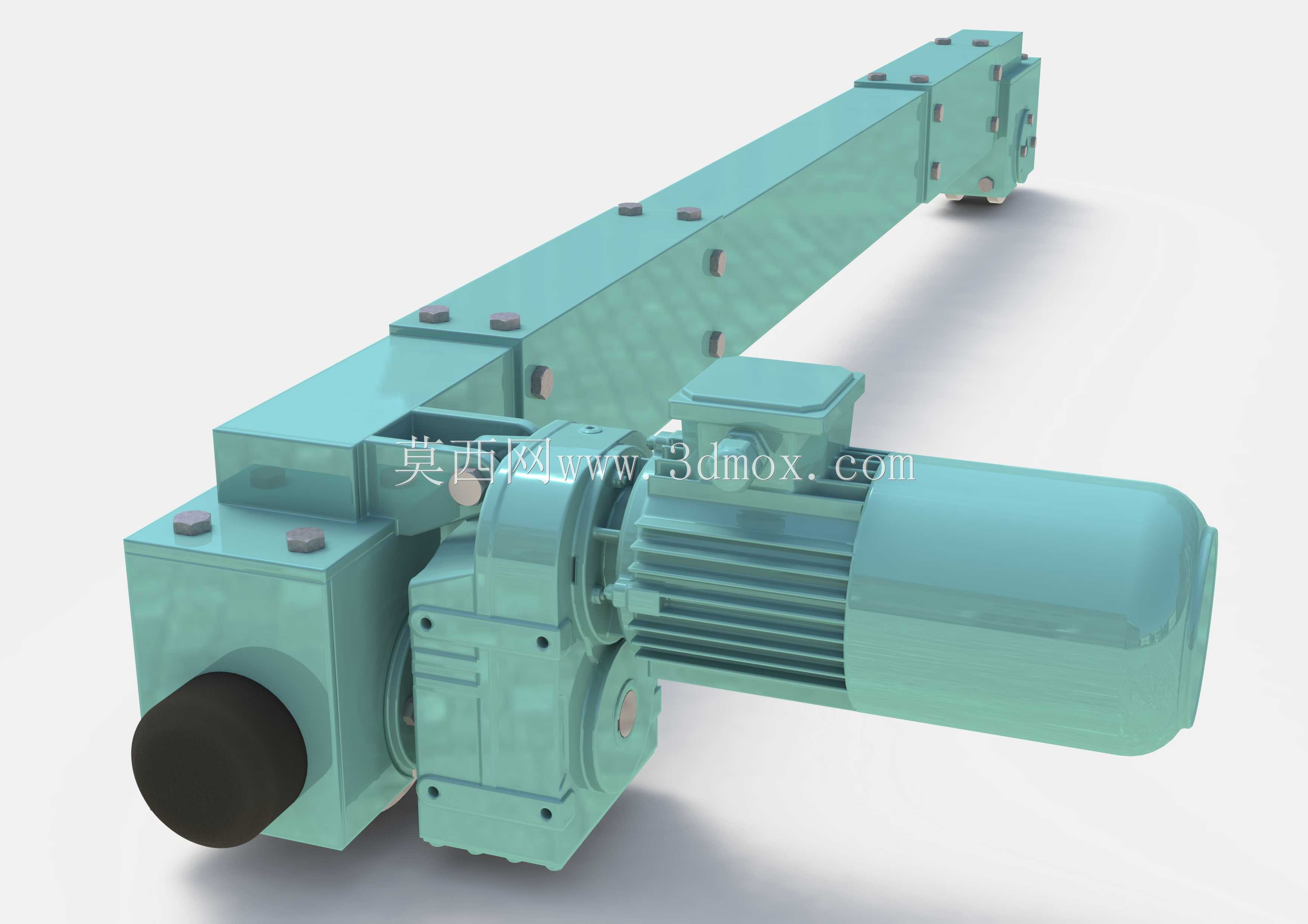

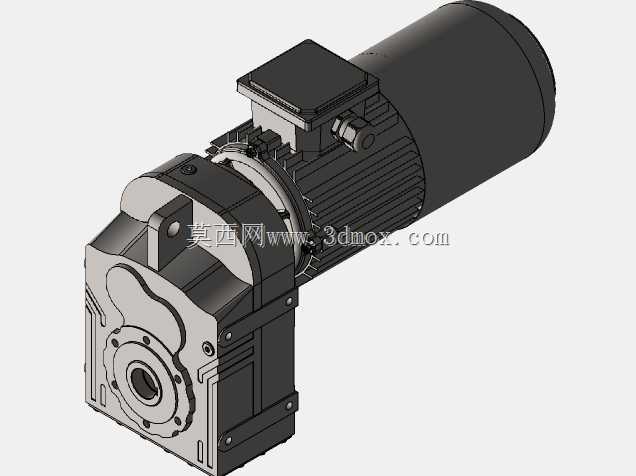

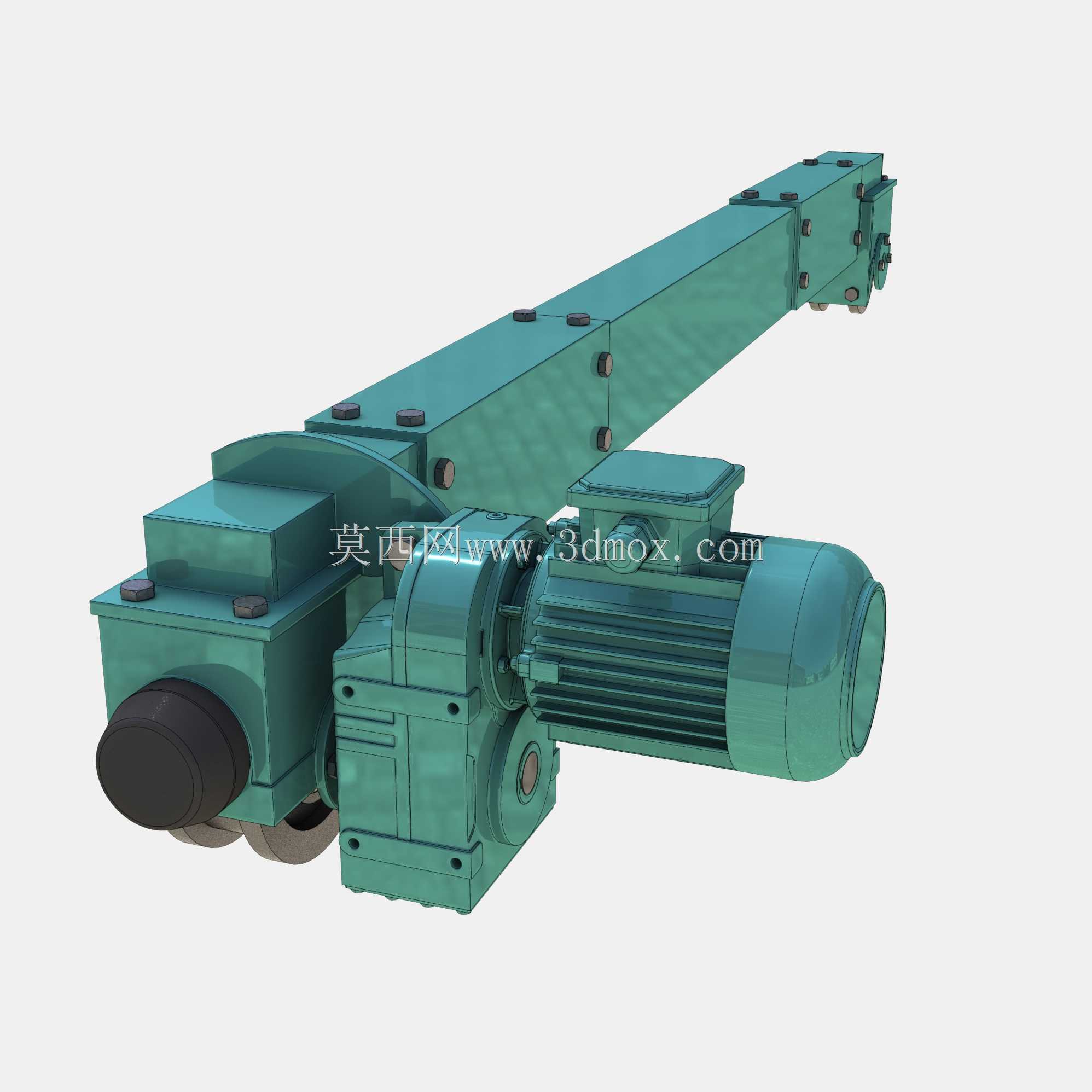

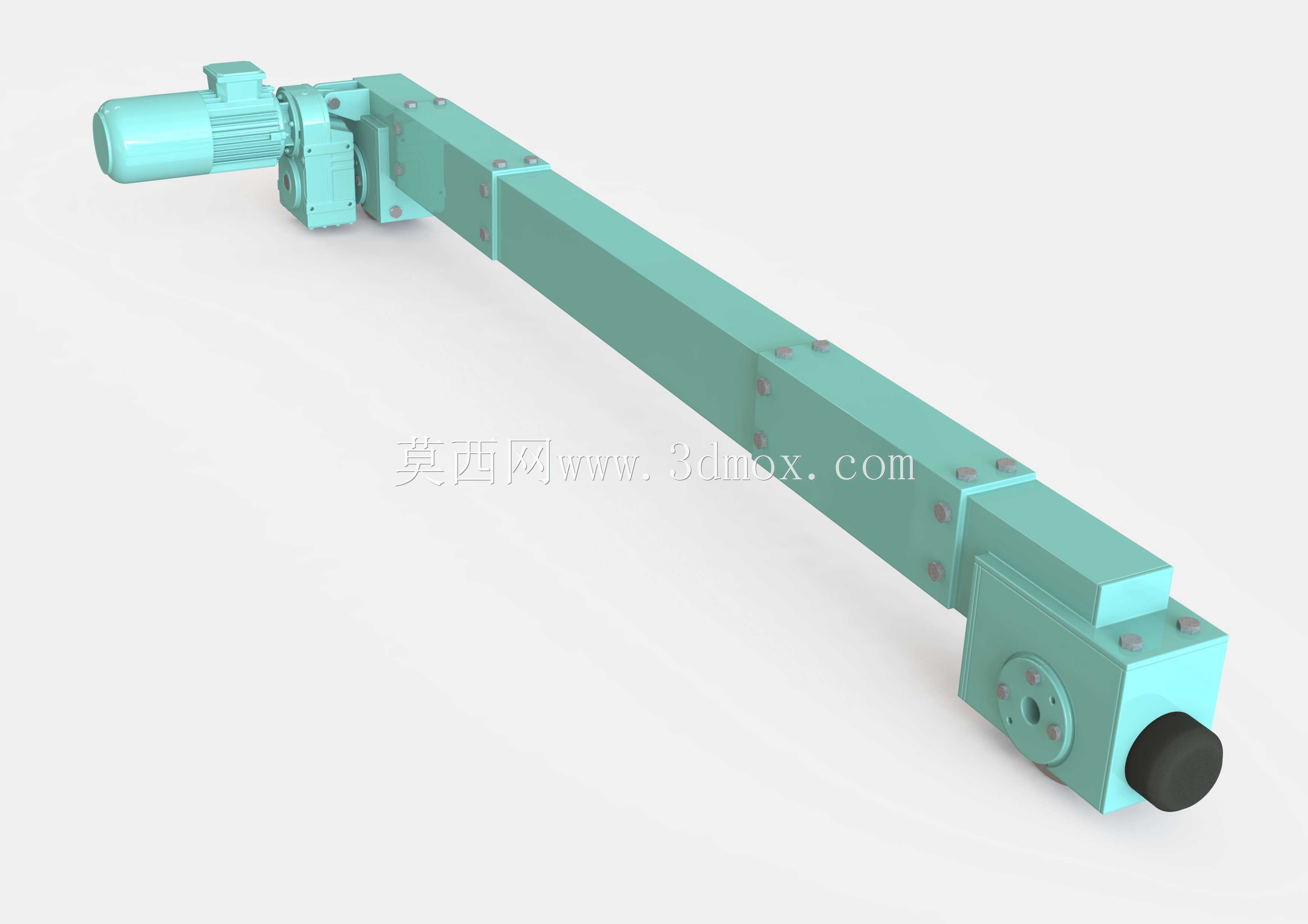

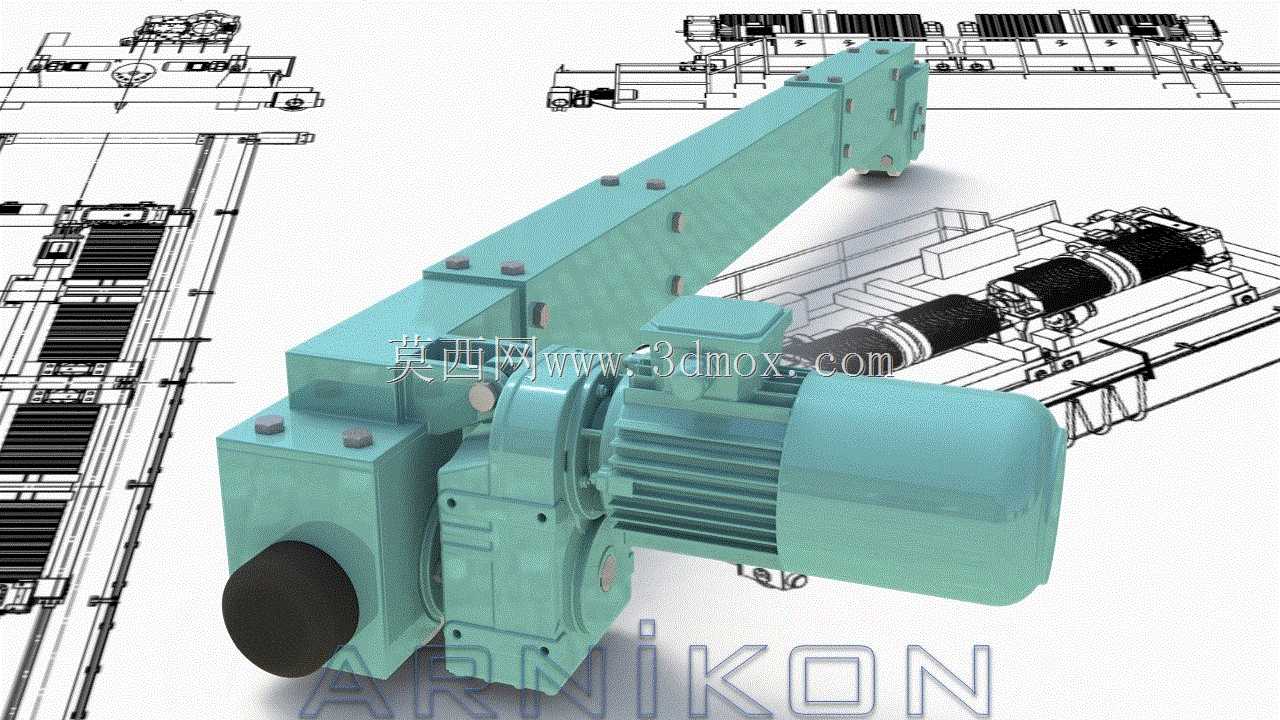

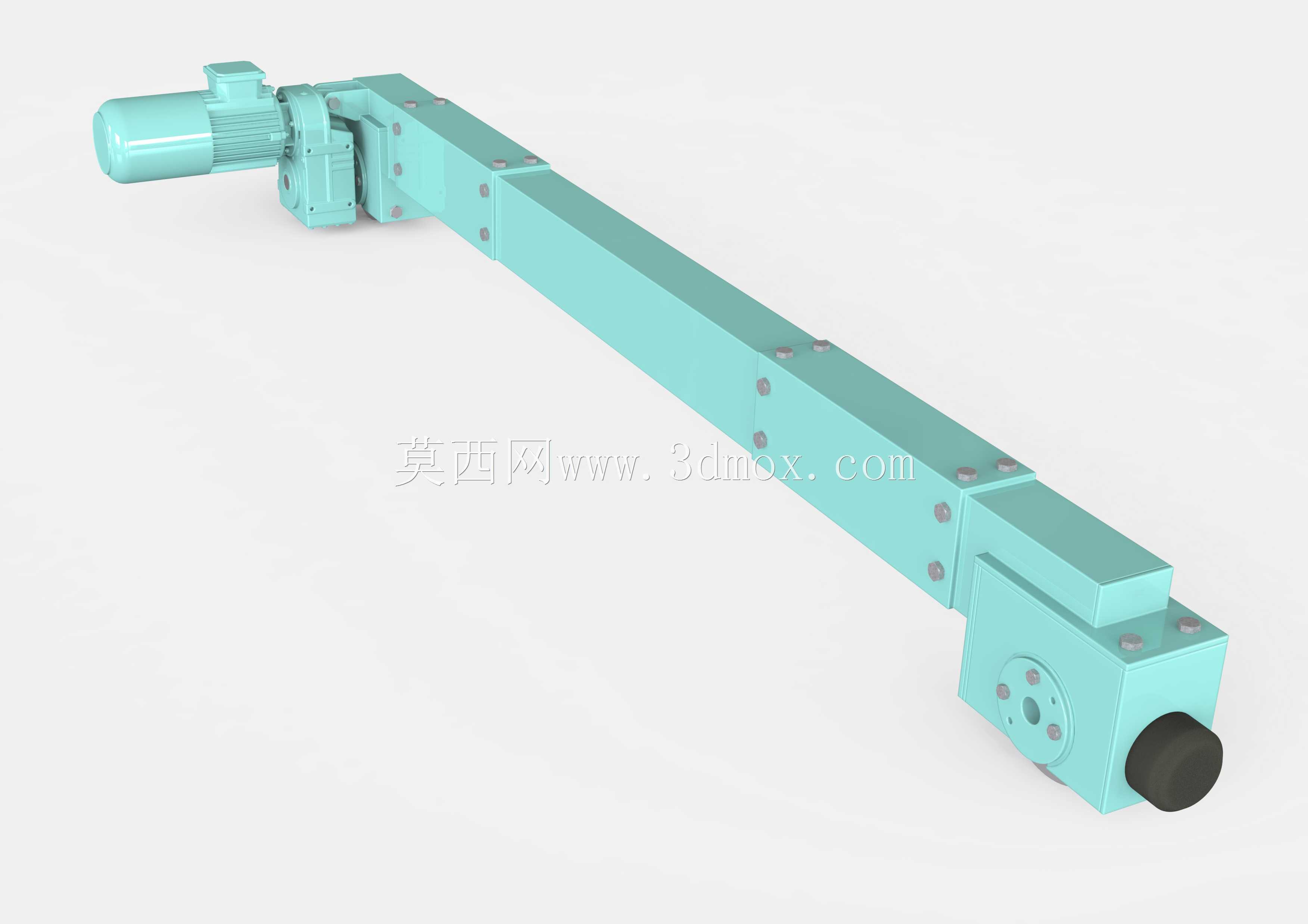

该端梁是桥式起重机大车运行机构的核心承载部件，主要应用于室内厂房、仓储库区的单梁桥式起重设备上，沿车间两侧铺设的起重机轨道做纵向行走运动，配合主梁上的电动葫芦完成不同工位间的物料吊运、设备移位、工件转序等作业，是保障起重设备平稳沿轨道移动的关键结构件。在实际生产场景中，这类端梁适配1-20吨级的中小型桥式起重机，广泛覆盖机械加工车间、装配产线、成品仓库、冶金辅助工段等需要定点重物转运的作业区域，承担主梁、起升机构以及吊载重物的全部垂直载荷，同时将运行过程中的横向、纵向冲击载荷均匀传递到轨道基础上。从功能特性来看，该端梁集成了驱动减速单元、行走轮组、缓冲止挡结构、主梁连接支座多个功能模块，驱动侧搭载的一体式减速电机直接与主动行走轮传动连接，省去了额外的联轴器传动结构，大幅缩小了端梁整体的安装占用空间，传动效率更高，运行过程中的噪音更低；从动侧轮组采用可调心的轴承座结构，能够适配轨道安装过程中存在的微小平行度误差，避免行走过程中出现卡轨、啃轨的问题，延长轮组与轨道的使用寿命。端梁主体采用箱型梁焊接结构设计，设计阶段通过有限元仿真对梁体的受力变形量做了校核，在额定载荷下梁体的最大挠度控制在允许范围内，保证长期重载运行下不会出现结构性变形；梁体上预留的主梁连接法兰孔位按照通用桥式起重机的安装尺寸标准设计，能够与不同截面规格的起重机主梁快速配对安装，无需现场二次打孔加工。端梁两端设置的聚氨酯缓冲块能够在起重机运行到轨道端部限位位置时吸收冲击动能，避免硬碰撞对设备结构造成损伤；行走轮采用合金锻钢材质经淬火处理，轮缘与轨道侧面预留了合理的配合间隙，既能够保证运行过程中的导向精度，又不会因为间隙过小出现摩擦阻力过大的问题。在安装边界上，该端梁的轮距、梁体截面尺寸、连接支座的高度都按照通用轨距规格做了适配，安装时仅需要调整端梁与主梁的连接紧固度，保证两端梁的平行度以及行走轮与轨道的贴合度即可完成组装，不需要额外加工定制连接件，能够大幅缩短现场起重设备的安装调试周期，降低安装施工的难度。
