工业铝型材组装式车间操作工作台结构设计

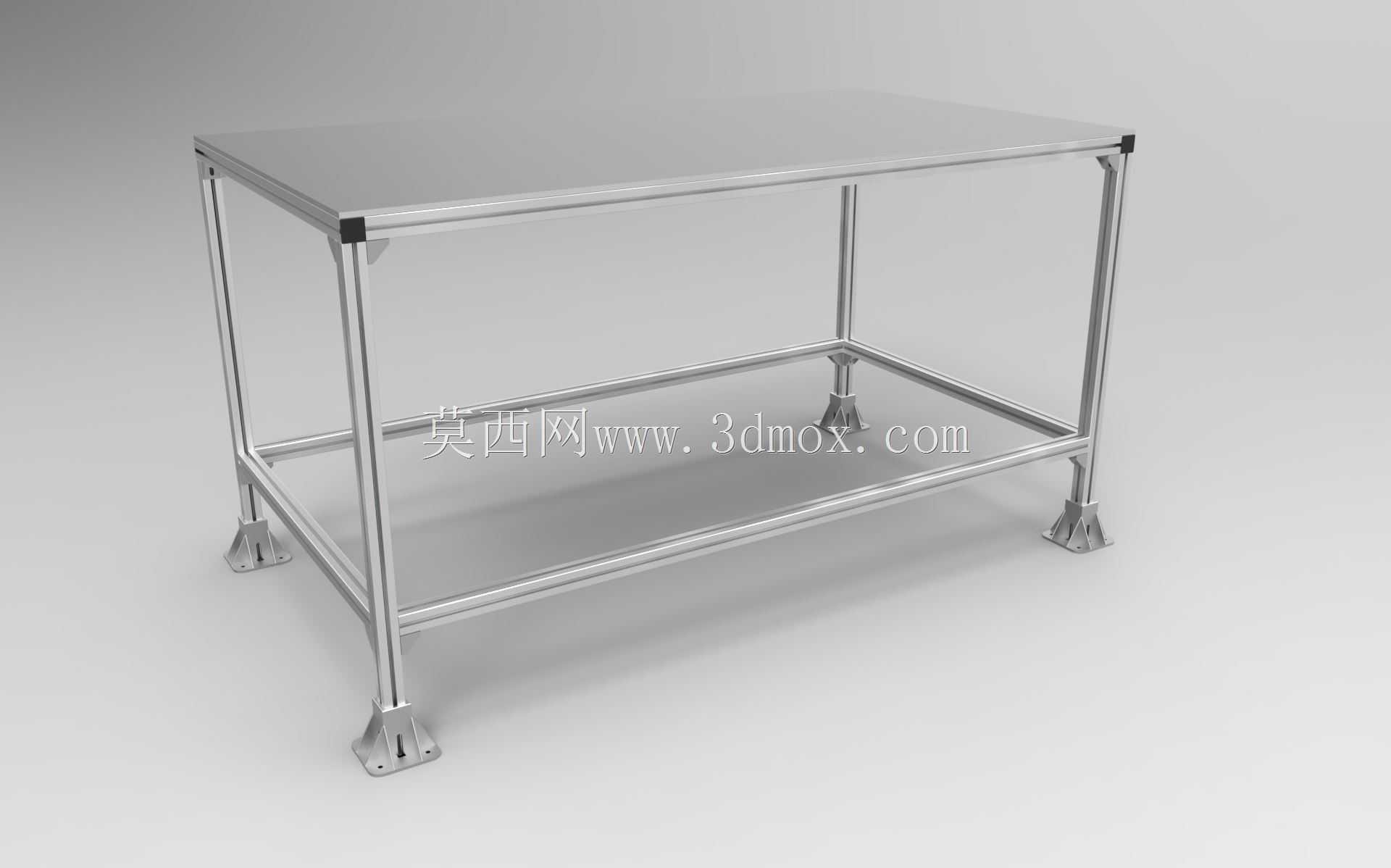

这款铝型材工作台主要面向生产制造车间的一线作业场景设计，可覆盖电子元器件组装、小型零部件检验、产品包装预处理、工装夹具临时放置等多类作业需求，适配轻工制造、电子装配、实验室样品处理、小型机加工工序辅助等多个场景，相比传统焊接式钢制工作台，无需做表面防锈喷涂处理，组装拆卸灵活度更高，可根据车间布局调整随时移位或改造结构。整体框架采用标准系列40槽铝型材搭建，型材之间通过专用角件与内置螺栓连接，无需焊接作业，组装过程无热变形影响，框架整体的直线度与结构强度更有保障，型材表面的阳极氧化层耐磨防腐蚀，日常作业中接触普通切削液、清洗剂也不会出现表层锈蚀脱落的问题，长期使用依然能保持外观整洁。台面采用平整的实心板材铺设，表面平整度高，可满足精密小件摆放、轻型工装放置的需求，台面边缘做了收边处理，避免作业过程中剐蹭操作人员手臂，台面下方设置了一圈同型材材质的横撑结构，一方面可以强化框架整体的抗扭强度，避免长期承重出现框架变形，另一方面也可作为下层置物空间的支撑边，方便放置周转盒、备用工具等物品。工作台底部配置了可调节脚杯，脚杯通过螺栓与型材底部的端盖连接，可根据车间地面的实际平整度调整每个支脚的高度，即使地面存在轻微不平整，也能通过调节保证整个台面处于水平状态，避免台面上放置的精密量具、易滑工件出现移位滑落的问题，脚杯的底座采用加大防滑设计，与地面接触面积更大，承重时压强更低，不会在环氧地坪上留下压痕。工作台侧面配置了封板结构，可避免作业过程中小零件、工具从框架侧面掉落至台底，减少日常清扫整理的工作量，封板采用快装结构嵌入型材槽内，后期如果需要加装电源插座、气管接头等配套部件，可快速拆卸封板进行管线布设，无需破坏整体框架结构。整体外形尺寸为长1800mm、宽1000mm、高800mm，这个高度符合多数站立作业人员的人机工程学要求，作业时手臂自然下垂即可触及台面上的工件，长期作业不易产生疲劳感，长度方向可同时容纳两名操作人员并排作业，宽度方向预留了足够的物料摆放与操作空间，安装时只需预留出台面尺寸外周边100mm的操作间隙即可，无需额外预留大量安装空间，适配多数车间的流水线旁、检验区、独立工位的布局要求。框架的型材槽为通用标准槽宽，后期拓展性极强，可根据实际作业需求加装挂板、物料盒支架、照明支架、防静电接地端子等配件，无需重新打孔破坏框架结构，可随着生产工序的调整灵活升级工作台的功能，适配不同阶段的生产作业需求。
