机床工作台用薄型精密夹紧虎钳结构

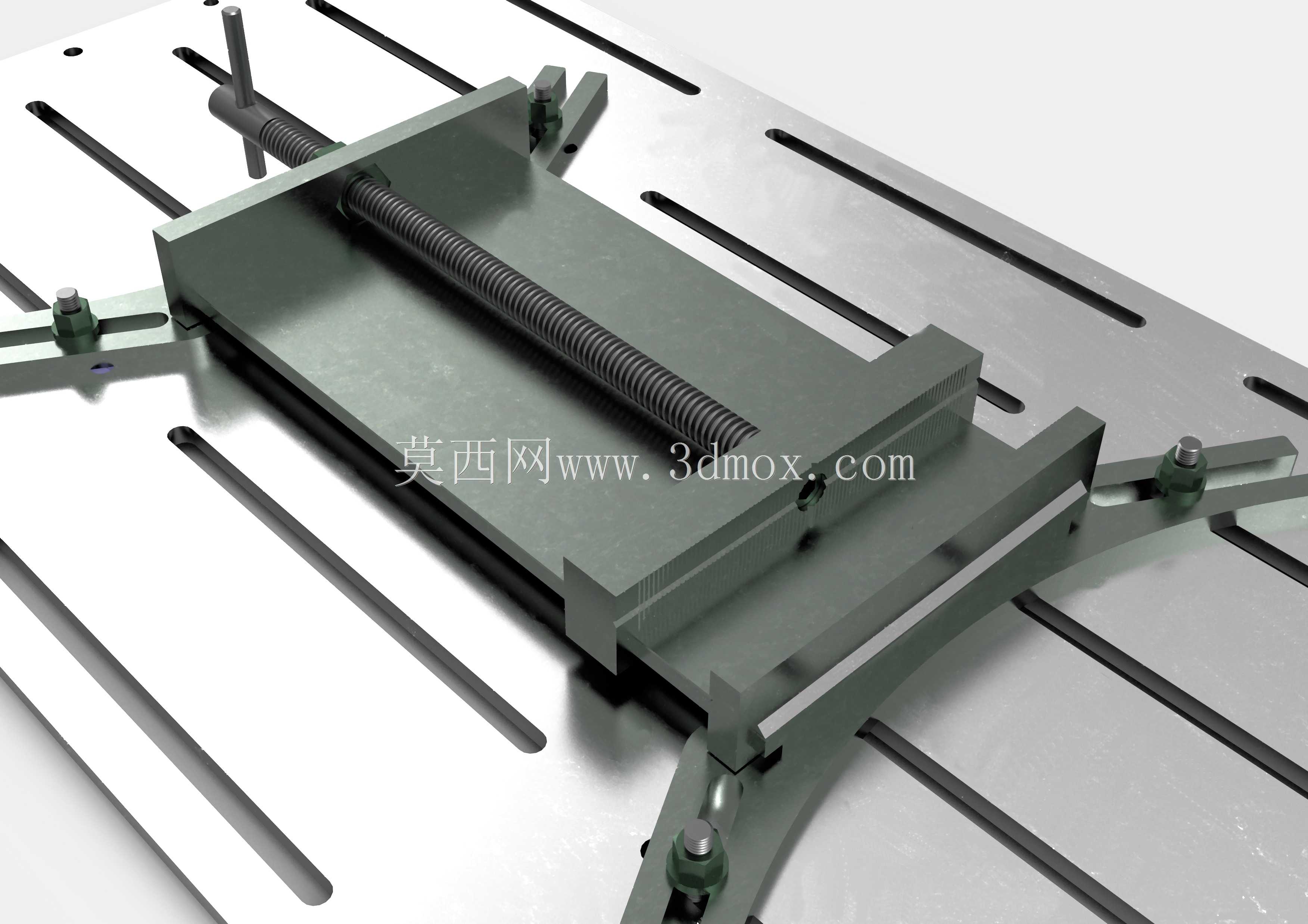

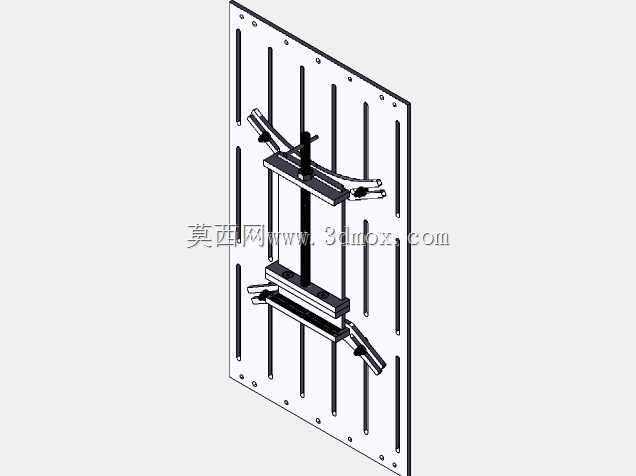

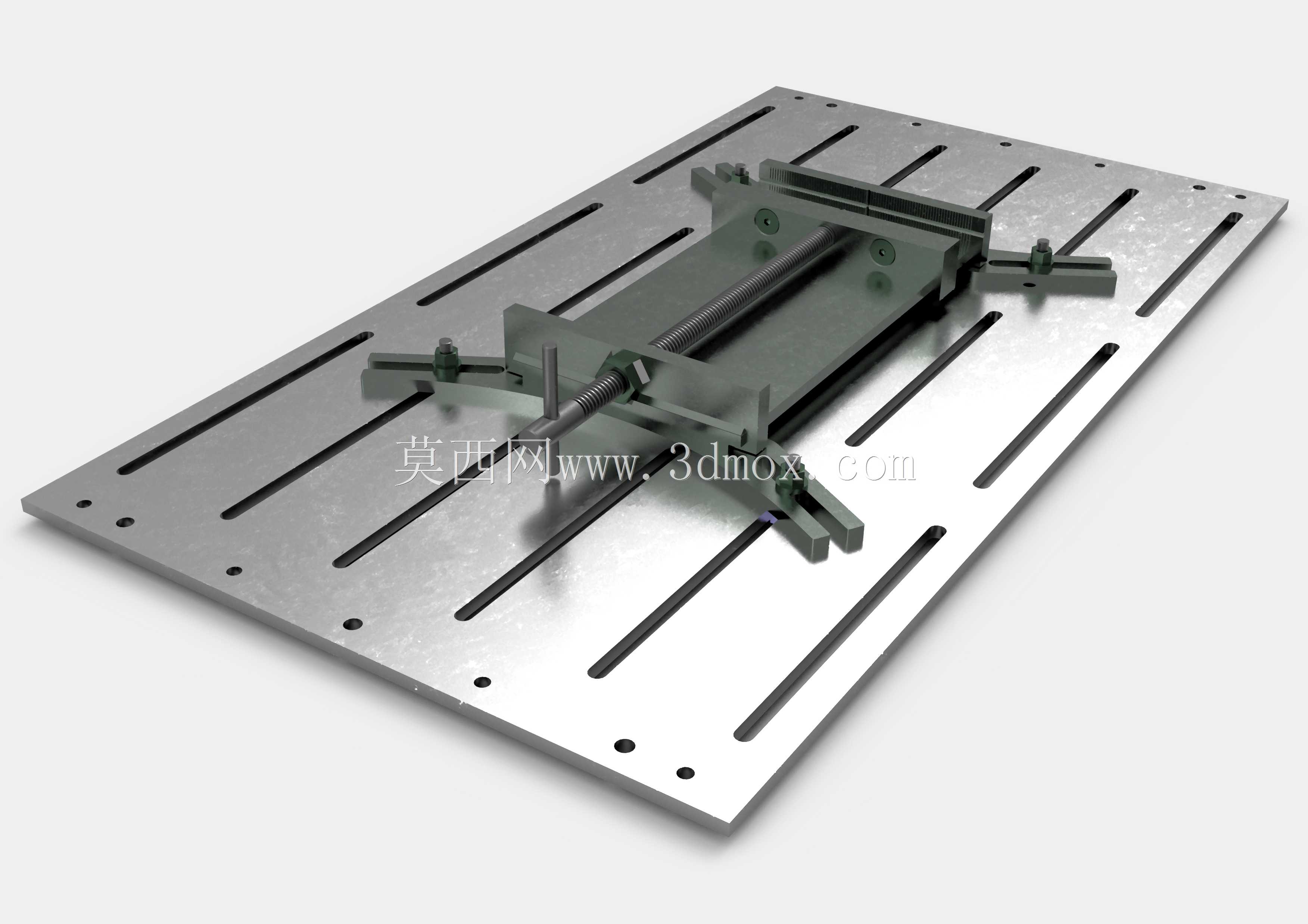

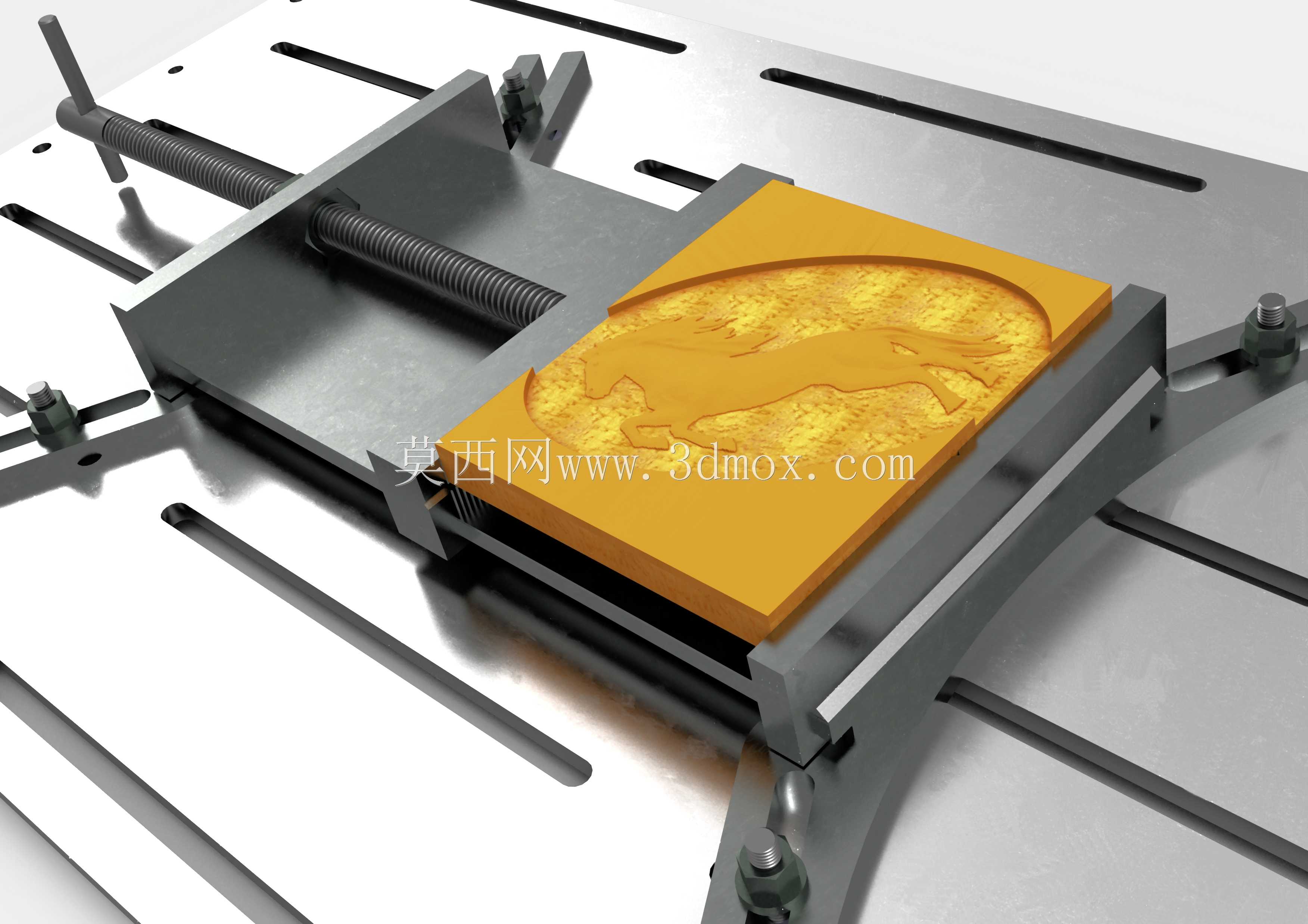

这款薄型机用夹紧装置，主要面向数控铣床、加工中心、精密磨床等机加工场景的工件装夹需求，尤其适配工作台T型槽间距紧凑、加工行程上方空间有限的中小型加工设备，解决传统高身虎钳占用Z轴空间过多、无法适配薄型工件低位装夹的痛点。在实际生产场景中，该装置可直接通过配套T型槽螺母固定在机床工作台的标准槽位上，无需额外制作过渡转接板，安装时可根据工件尺寸沿T型槽方向自由调整固定位置，适配不同长宽规格的板类、块类工件装夹，无论是有色金属薄壁件的精加工，还是小型模具钢坯料的粗加工工序，都能提供稳定可靠的夹紧力，避免加工过程中工件出现位移、振颤问题，保障加工尺寸精度与表面质量。从功能特性来看，该装置采用丝杆传动的夹紧结构，操作端设置加长摇臂，操作人员只需施加较小的转动力矩，即可通过丝杆的力放大作用输出足够的夹紧力，活动钳身沿平直导轨做直线运动，夹紧过程无偏摆，钳口平行度保持较高精度，可有效避免工件装夹变形。薄型化的结构设计将整体高度控制在较低范围，装夹工件后钳体上沿不会高出工件过多，可充分释放机床Z轴加工行程，让刀具能够完整覆盖工件加工区域，无需额外抬刀避让钳体，大幅提升短刃刀具的加工适配性，减少长刀杆加工带来的振刀风险。在设计思路上，这款虎钳整体采用高强度合金结构钢作为主体材质，关键受力部位做了淬火硬化处理，提升钳体的耐磨性与抗形变能力，长期使用后依然能保持夹紧精度；固定钳身与活动钳身的钳口部位做了防滑齿纹设计，同时预留了软钳口安装位，可根据加工需求更换铜质、铝质软钳口，避免夹伤精加工工件的已加工表面。安装边界方面，该虎钳的底部安装孔位完全匹配机床通用T型槽的标准间距，配套的T型槽螺母可直接嵌入标准T型槽内滑动锁紧，安装后钳体底面与工作台面完全贴合，无悬空翘边问题，整体安装后占用工作台面面积紧凑，可在同一工作台面上并排安装多台同规格虎钳，实现多工件同步装夹加工，有效提升批量零件的加工效率。钳体两侧设置了定位基准面，可快速与工作台定位块对齐，减少装夹找正的辅助时间，适配精密加工的快速换产需求。
