采油设施带阀组连接汇管管路结构

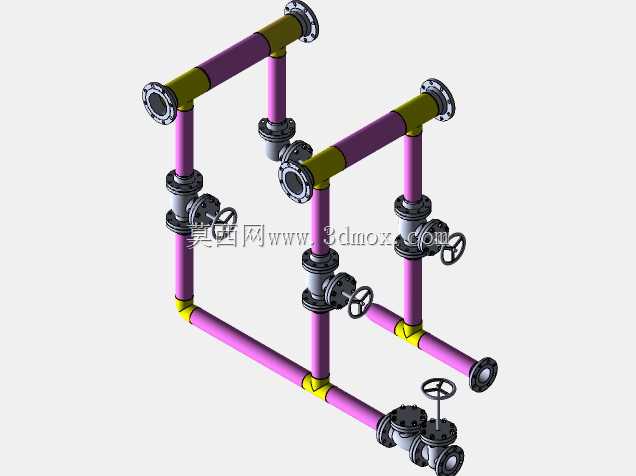

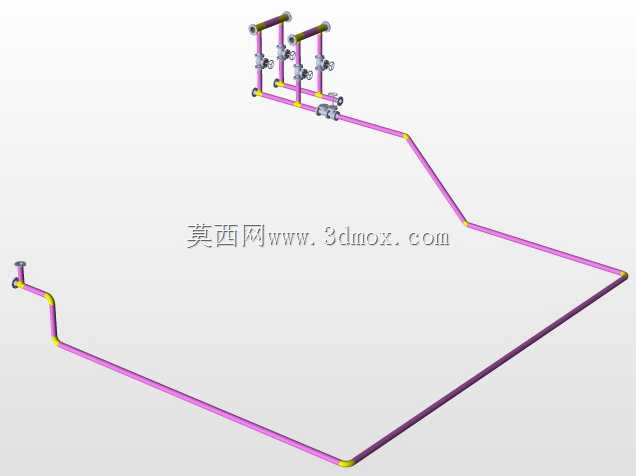

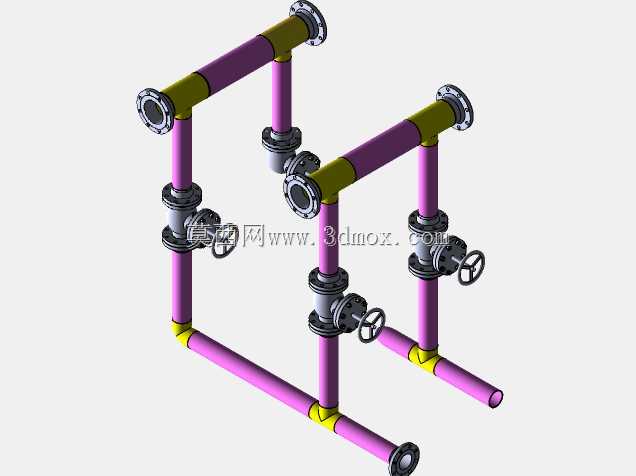

该管路结构主要应用于陆上采油井场的计量转接、站间输油管线汇流环节，是采油地面工艺系统中衔接单井采出液输送、多井来液汇拢、流向切换调控的核心管路组件，可直接对接采油树输出端口、计量装置入口以及输油干管，承担采出介质的导流、分配、截流调控功能，适配常规稀油、含水采出液的输送工况，也可在小型油气集输站的配管环节作为模块化管组使用，减少现场焊接拼装的工作量。整套管组采用立体分层排布设计，将多段不同走向的输送管路通过法兰接口拼接成型，水平段与垂直段管路通过直角弯头衔接，在关键支路节点配置手轮式截止阀，可独立控制单条支路的通断状态，满足单井计量、支路检修、来液切换的实际操作需求，管路衔接处全部采用法兰连接结构，密封面适配常规耐油密封垫片，可在额定输送压力下保持可靠密封，避免介质跑冒滴漏问题。设计过程中优先考虑现场安装的适配性，管路排布预留了充足的阀门操作空间，手轮位置避开了管路遮挡区域，操作人员可在常规站立姿态下完成阀门启闭操作，无需额外搭设操作平台；管组整体的安装边界充分考虑井场、站场的常规预留空间，横向与纵向的管路延伸长度适配标准管架的支撑跨距，底部弯头位置可直接匹配现场管托的固定点位，无需额外切割调整管路长度。不同管径的管路对应不同的输送流量需求，汇流段管路通径大于单支路管路，可满足多支路来液同时汇拢输送的通流要求，避免通流面积不足导致的管路压损过大问题；管路外壁的色彩区分设计可帮助现场运维人员快速区分不同功能的管路段，降低误操作风险，法兰接口的统一规格也便于后续运维过程中更换密封件、替换故障阀门，减少运维拆装的工作量。整套管组的结构强度经过受力校核，可承受管路内部介质压力、管路自身重量以及常规工况下的振动载荷，在长期输送采出液的工况下保持结构稳定，不会出现管路变形、接口错位的问题。
