壁挂式三角加强承重支架结构设计

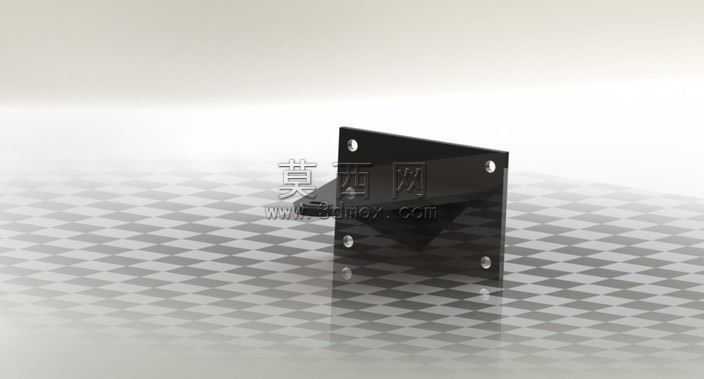

本支架采用三维参数化建模方式完成整体结构设计，建模过程中先以草图绘制安装底板的基础轮廓，通过拉伸特征生成带四个安装孔的矩形安装基板，基板厚度经过受力模拟校核，可满足常规壁挂场景的承重需求。随后绘制向外延伸的水平承载托板草图，拉伸生成托板实体后，在托板与安装基板的连接区域添加三角加强筋结构，筋板分别与基板、托板做完全贴合的合并处理，有效分散托板承载时的应力，避免连接处出现应力集中导致的结构变形。托板外端设计有带通孔的铰接凸台，可适配需要铰接连接的外部构件，凸台边缘做圆角过渡处理，既减少加工时的应力残留，也能避免安装使用过程中尖锐边角造成的磕碰损伤。建模阶段对所有安装孔做了同轴度、位置度的参数约束，四个基板安装孔呈对称分布，可适配标准膨胀螺丝的安装尺寸，托板铰接孔的尺寸也按照通用销轴规格做了标准化设定。渲染阶段采用哑光金属材质赋予整体模型，模拟冷轧钢板冲压成型后的表面质感，通过添加环境光源生成柔和的阴影效果，清晰呈现各结构的空间位置关系与厚度参数。整体设计遵循实用化的结构逻辑，在保证承重性能的前提下尽可能精简结构，减少不必要的材料冗余，三角加强筋的设计在不显著增加整体重量的前提下，大幅提升了托板的抗弯折能力，安装基板的大面积平面设计可保证与安装墙面的充分贴合，提升安装后的整体稳定性，各边角的圆角处理也兼顾了使用安全性与加工便利性，可直接作为生产加工的结构参考，适配墙面置物、设备挂载等多种使用场景。
