摩托车管状车架结构三维设计作品

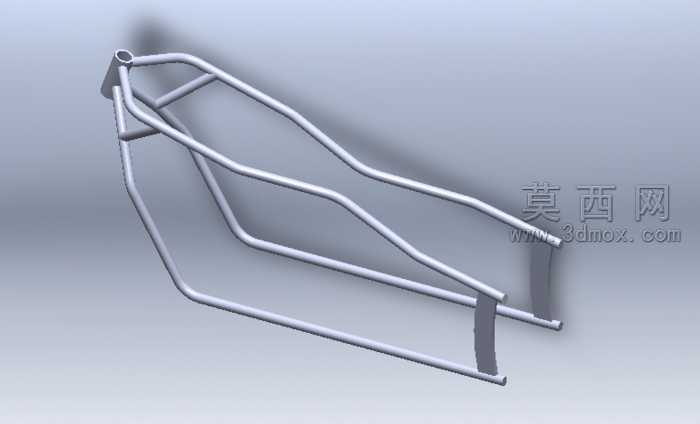

本作品为摩托车承载式管状车架的三维建模设计成果，整体采用圆管弯折拼接的框架式结构，通过三维建模软件完成全参数化的结构搭建。建模阶段首先依据摩托车车架的受力分布逻辑，确定主管、侧梁、支撑柱的走向与排布，通过草图绘制各段管材的空间路径，再利用扫掠特征生成等径圆管实体，针对管材衔接位置，采用布尔运算完成对接部位的贴合处理，还原实际焊接工艺中管材相贯的结构形态。渲染阶段采用哑光金属材质赋予车架整体，模拟冷轧钢管经表面处理后的质感，通过柔和的环境光与定向补光，凸显管材弯折处的曲面过渡与框架的空间层次感，背景选用低饱和度浅灰色调，避免多余元素干扰车架结构本身的展示。结构设计上，车架前部预留转向立管安装位，中部形成适配动力总成安装的镂空区域，后部延伸出尾架支撑结构，多组平行与斜向布置的管材形成稳定的三角受力结构，在保证整体结构强度的同时，通过中空管材的应用实现轻量化目标，各段管材的弯折弧度经过反复调整，既符合人机工程学中骑行姿态的空间需求，也兼顾了外观线条的流畅性。设计过程中未标注实际生产尺寸，仅作为结构形态的参考建模，整体框架无多余装饰结构，完全以功能实现为核心，清晰展现了摩托车车架从空间走线到实体成型的完整建模逻辑，可作为摩托车结构设计学习、车架方案推演的参考素材，帮助理解管状框架类零件的建模思路与受力结构排布逻辑。
