卧式工业承压储运用罐体结构设计

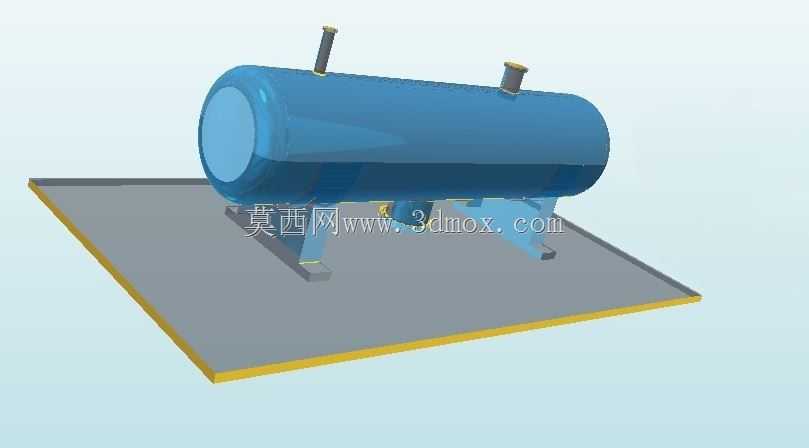

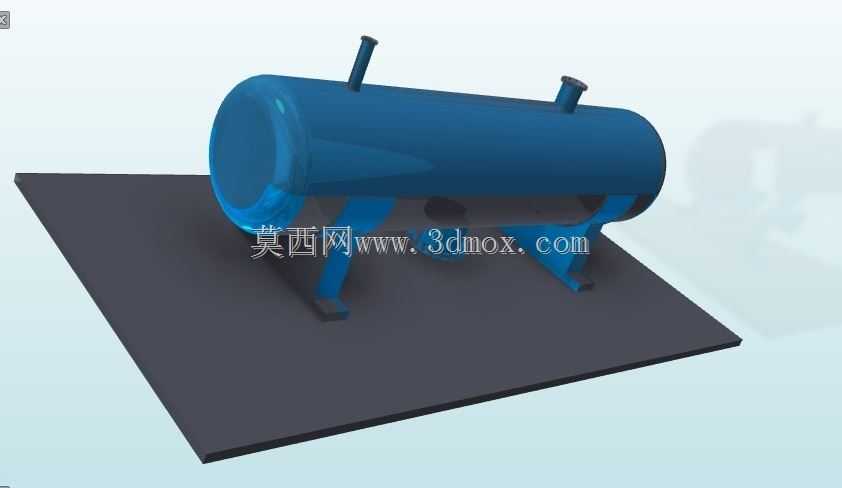

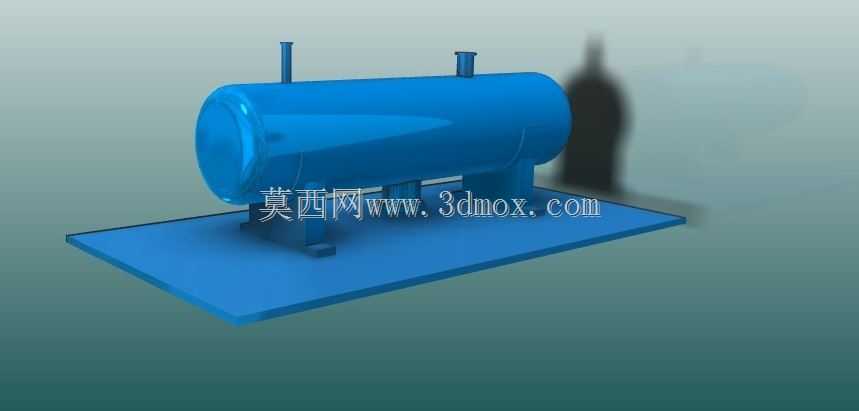

这款卧式承压罐体主要面向工业流体储运、工艺介质缓冲的生产场景，可广泛应用于化工生产环节的中间介质暂存、供热系统的汽水分离存储、给排水工程的压力稳压调节，以及轻工制造领域的流体物料承压输送配套，是流程工业生产线上保障介质压力稳定、实现物料缓冲存储的核心配套设备。设备整体采用卧式长筒形结构设计，主体为等直径圆柱形筒体，两端采用标准椭圆形封头做承压密封，这种结构形式能够在同等壁厚条件下最大化内部存储容积，同时均匀分散内部介质压力带来的筒壁应力，避免局部应力集中导致的结构变形或密封失效问题。筒体顶部设置两个立式接管接口，分别可作为介质进料口、排气口或安全附件安装接口使用，可根据实际生产工况灵活配置阀门、压力表、安全阀等配套元件，满足不同工艺环节的介质进出、压力监测、超压泄放的功能需求。筒体底部设置两组对称分布的鞍式支撑支座，支座与筒体接触位置采用圆弧面贴合设计，能够将罐体满载时的整体重量均匀传递到安装基础上，避免支撑位置出现局部应力过载，同时支座底部预留了标准安装孔位，可直接通过地脚螺栓与混凝土基础或钢制安装平台做刚性固定，保障设备运行过程中的结构稳定性。在设计过程中，这款罐体充分考虑了现场安装的边界条件，整体长径比控制在合理区间，既保证了足够的内部存储容积，又不会因为筒体过长导致运输、进场安装时的空间受限，鞍座的间距设置经过受力校核，能够在满载工况下让筒体的弯曲应力控制在材料许用应力范围内，避免长期运行出现筒体挠度变形。筒体的壁厚设计结合常用工业承压场景的压力等级做匹配，可适配多数中低压工况的使用需求，接口位置的补强设计也做了对应处理，避免开孔位置出现应力削弱。设备整体结构简洁规整，没有多余的外置突出结构，既方便生产制造过程中的卷板、焊接、探伤工序开展，也便于后期现场安装后的外部保温层施工、日常运维巡检时的外观检查，能够适配多数工业厂房内的安装空间要求，无需对现场安装区域做大规模改造即可完成部署投用。
