手动快换式精密钻孔定位工装夹具

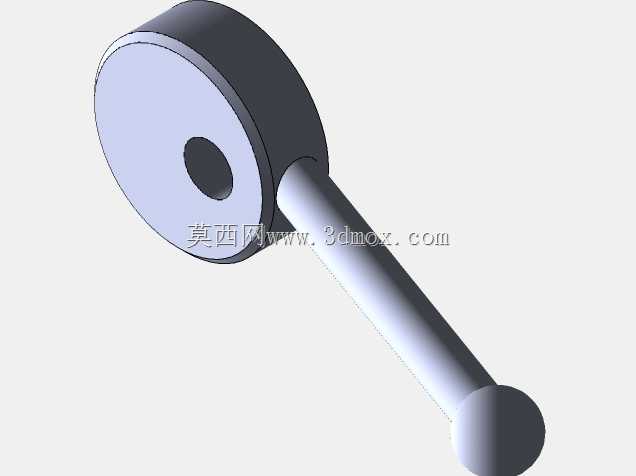

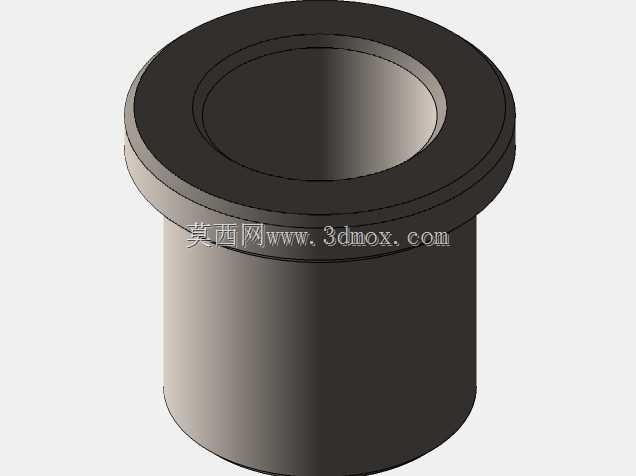

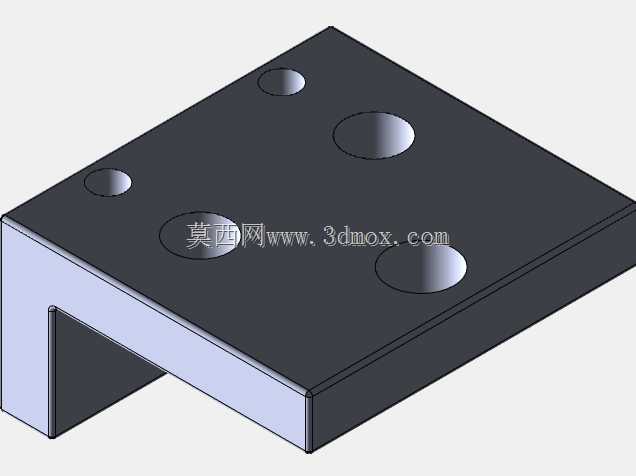

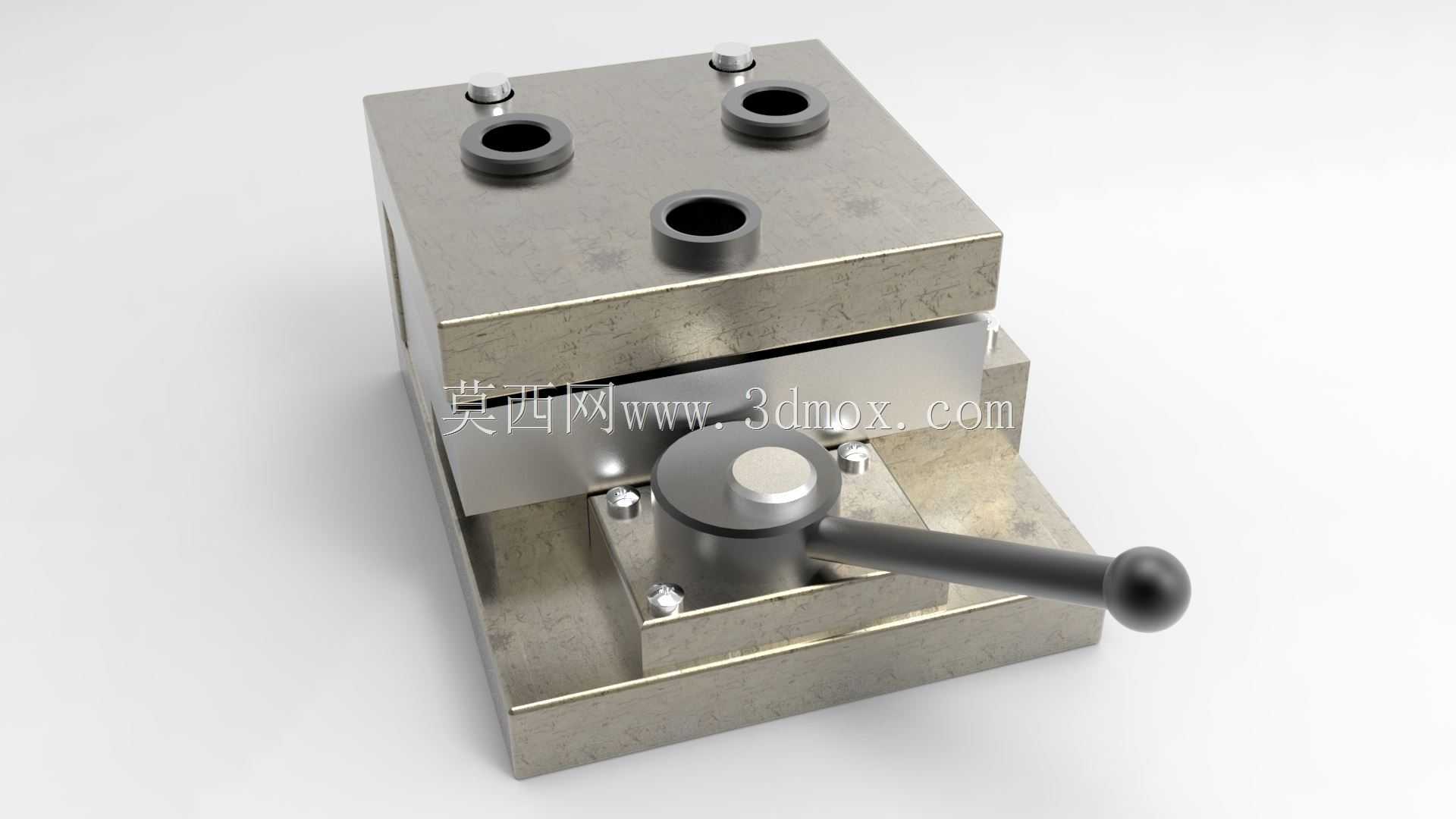

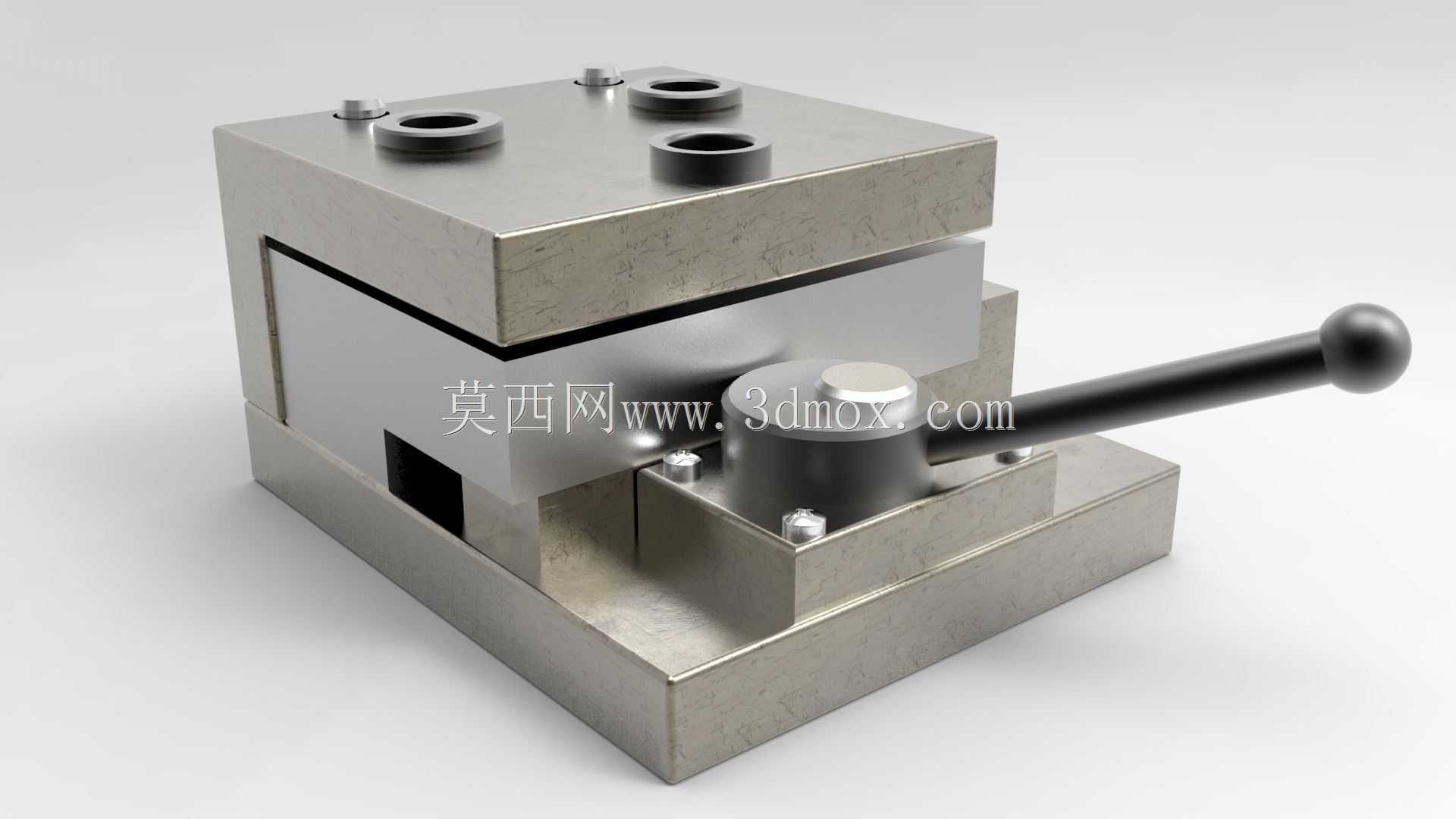

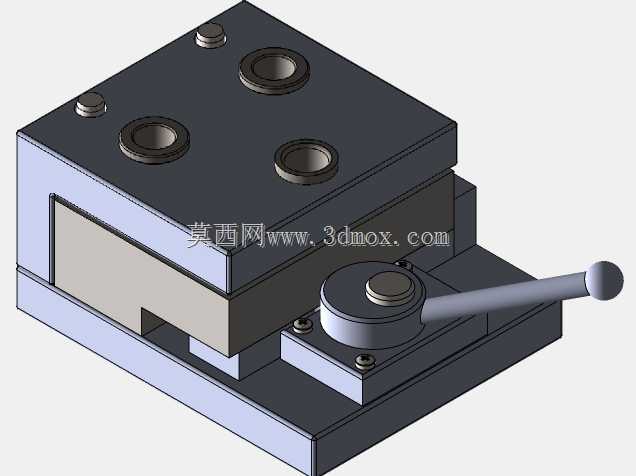

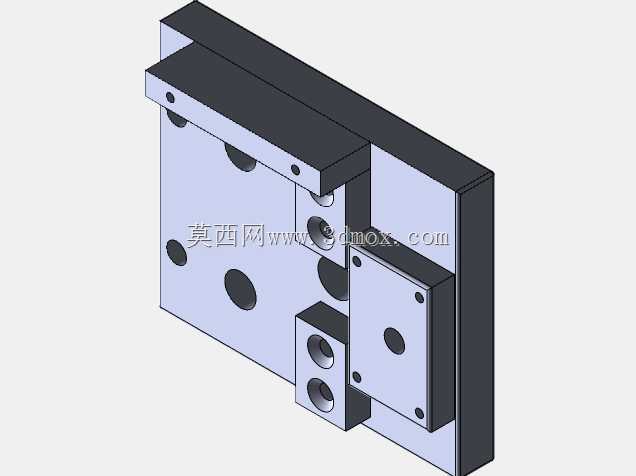

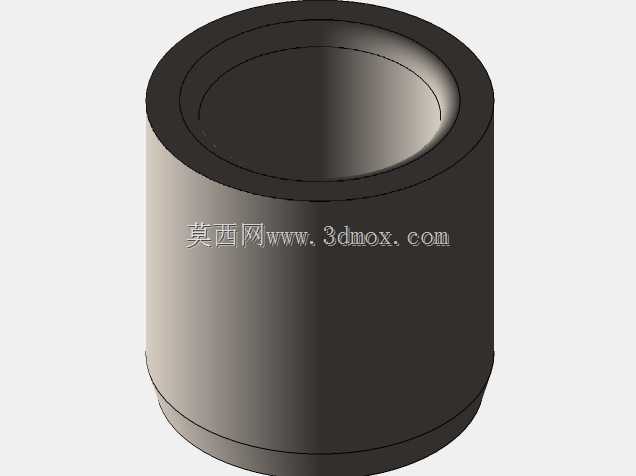

这款手动操作的钻孔定位工装，主要应用于机械加工车间的小批量零件钻孔工序、钳工工位的精准配钻作业，以及装配环节中需要保证孔位同轴度、位置度的现场加工场景，能够替代传统划线找正的繁琐操作，大幅降低钻孔工序的辅助时间，同时避免人工划线带来的位置误差，尤其适合多品种小批量生产中，同规格孔系的重复加工定位需求。工装整体采用分体叠层式结构设计，底部为带安装孔的基座，可通过螺栓直接固定在钻床工作台或者钳工台面上，安装边界规整，基座底部做了平面度精磨处理，保证安装后整体的水平基准精度，不会因为安装面倾斜导致钻孔出现偏斜。中部为快换式钻模板层，三个带钻套的定位孔按照标准孔位排布，钻套采用硬质合金材质镶嵌，能够反复承受钻头的摩擦损耗，长期使用也不会出现孔位扩径、导向偏移的问题，钻模板与基座之间设置了精准的定位销结构，更换不同孔距的钻模板时无需重新找正，即可快速完成工装切换，适配不同规格零件的钻孔需求。侧置的手动凸轮锁紧手柄，操作时仅需扳动90度即可完成待加工工件的压紧与松开，锁紧力稳定均匀，不会在钻孔过程中出现工件窜动，手柄末端采用防滑球头设计，操作手感顺畅，单手即可完成装夹操作，无需额外辅助工具。上部的钻模板导向面与工件定位面做了平行度精磨处理，能够保证钻头垂直进入工件表面，避免钻孔出现斜孔、孔口崩边的问题，三个钻套孔的位置度公差控制在0.02mm以内，能够满足IT7级精度的孔系加工要求。工装整体采用优质合金结构钢制造，所有工作面都经过淬火硬化处理，耐磨性能优异，长期使用后基准面也不会出现磕碰凹陷的问题，日常维护仅需定期在锁紧凸轮的转动位置涂抹少量润滑脂即可，无需复杂的保养流程。在实际使用中，操作人员仅需将待加工工件放置在基座的定位槽内，扳动手柄完成锁紧，即可直接对准钻套下钻，无需反复测量划线，单工件装夹定位时间可缩短至3秒以内，钻孔的位置精度一致性远高于人工划线操作，能够有效降低废品率，同时降低对操作人员的技能要求，新入职的钳工经过简单讲解即可独立操作，非常适合中小型机械加工企业的钻孔工序提质增效使用，也可用于设备维修现场的配钻作业，无需大型设备即可保证孔位加工精度。
