U型管式漂移三轮车车架结构设计

这款U型管式车架是专为漂移三轮车打造的核心承载结构，主要面向休闲运动、场地游乐类三轮骑行设备的应用场景，可适配户外休闲骑行、场地漂移体验、青少年休闲运动等多种使用场景，作为整车的核心承载基体，承担着连接行走系统、转向系统、座椅组件与动力单元的核心作用，能够承受漂移过程中产生的侧向冲击力、颠簸路面的竖向载荷以及加减速过程中的纵向作用力，保障整车在激烈驾驶与日常骑行过程中的结构可靠性。

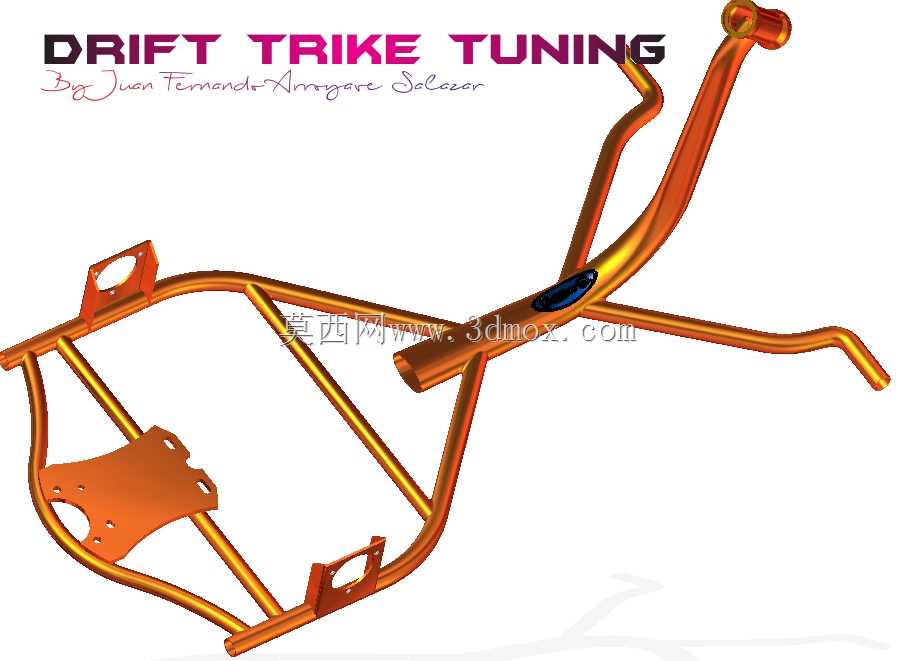

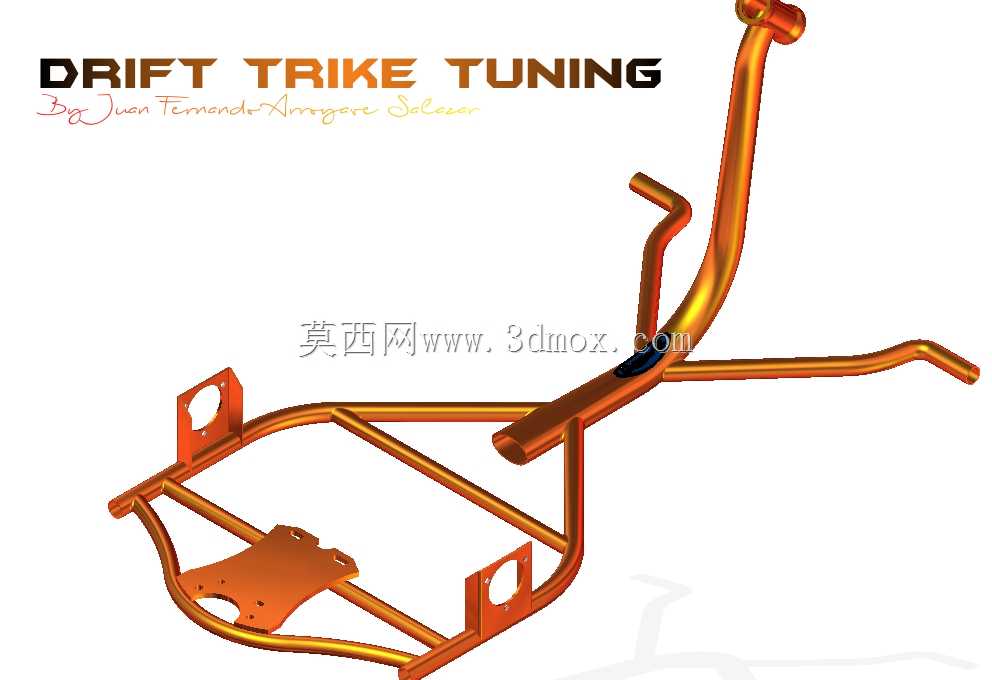

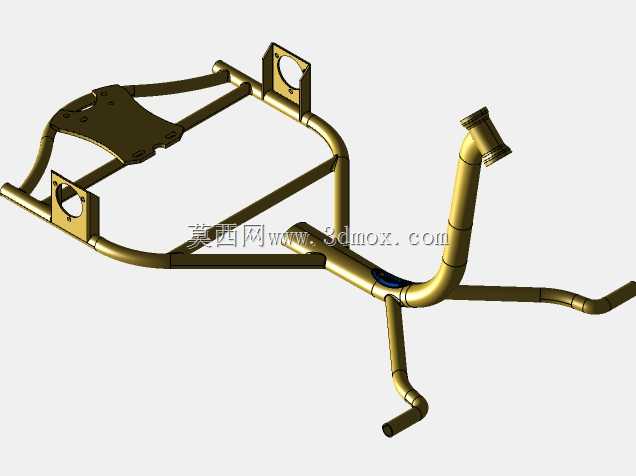

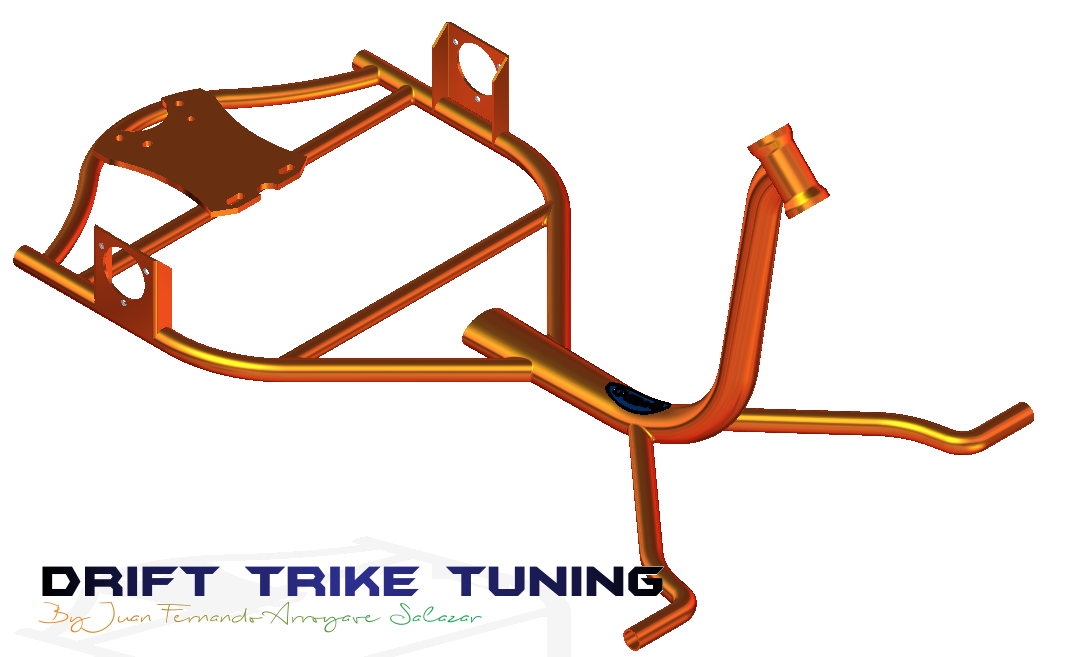

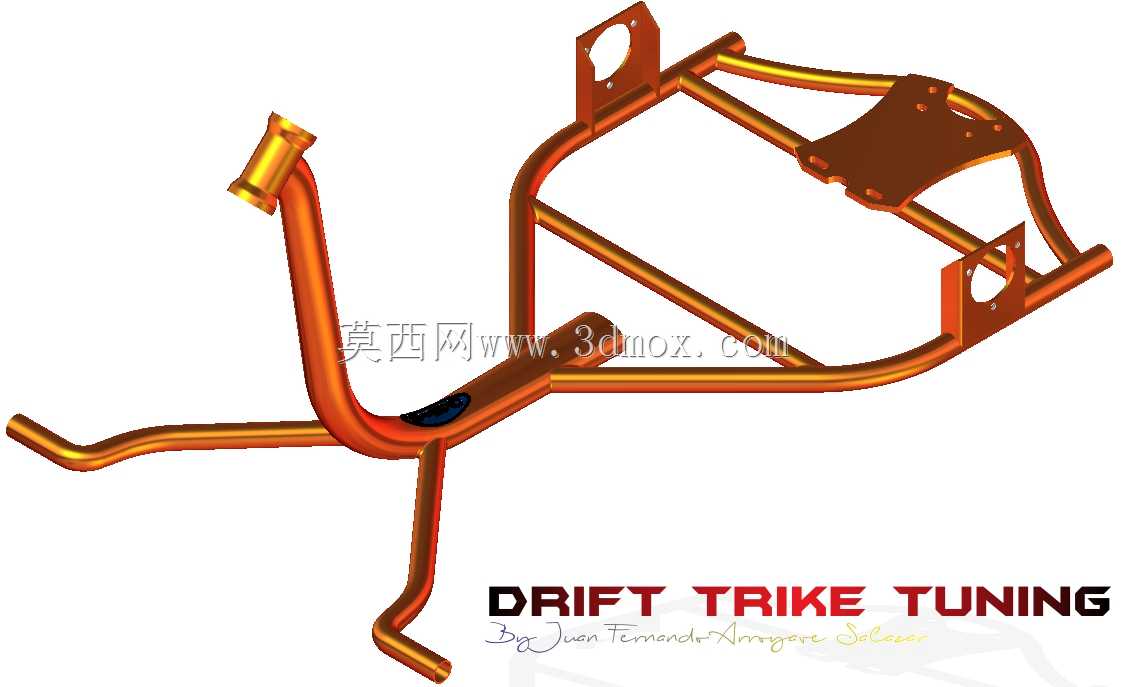

从功能特性来看，该车架采用一体化弯管成型的U型主体结构，主体承载段采用大曲率圆滑过渡设计，避免了直角焊接带来的应力集中问题，有效提升了车架的抗疲劳强度。车架前部延伸出转向立管安装位，可适配标准尺寸的三轮车转向柱组件，预留的安装孔位可直接固定转向轴承座，保证转向操作的顺滑度与结构稳定性。车架中部的U型围合区域为座椅安装位，预留了多组对称分布的安装固定孔，可适配不同尺寸的运动型座椅，同时该区域的下沉式设计能够降低整车重心，在漂移过弯时有效减少侧倾风险，提升骑行过程中的操控稳定性。车架后部两侧延伸出后轮安装支耳，支耳上预留的同轴安装孔可保证两侧后轮的安装同轴度，适配漂移专用的后轮组件，同时支耳的加强弯折结构可承受漂移过程中较大的侧向拖拽力，避免后轮安装位出现变形失效。

在设计思路上，这款车架优先兼顾轻量化与结构强度，整体采用圆管弯折拼接的结构形式，在保证整体扭转刚度、弯曲强度满足使用要求的前提下，尽可能减少冗余结构，降低整车自重，提升骑行过程中的动力响应速度。所有管段的连接位置均采用贴合式焊接设计，相邻管段的贴合面能够增大焊接接触面积，提升连接位置的结构强度，避免长期使用后出现焊缝开裂的问题。车架上的所有安装位均采用平面铣平处理，保证配套零部件安装后的贴合度，减少装配应力，提升各组件的安装精度。

从安装边界与尺寸适配来看，该车架的转向立管内径适配常规25.4mm直径的转向柱，座椅安装孔位的横向间距、纵向孔距符合休闲三轮车通用安装尺寸，后轮安装支耳的间距可适配宽度为80-100mm的后轮组件，前部转向段的延伸长度预留了脚踏组件、刹车组件的安装空间，整体外廓尺寸紧凑，既能够满足成年人的骑行坐姿空间需求，也能够适配青少年的使用体型，不会出现尺寸过大导致的操控不便问题。车架整体的管道路径避开了走线空间，可顺畅布置刹车线管、动力线路，不会出现管线与车架摩擦、干涉的问题，兼顾了结构实用性与装配便利性。
