钢结构梁柱端板刚性连接节点构造

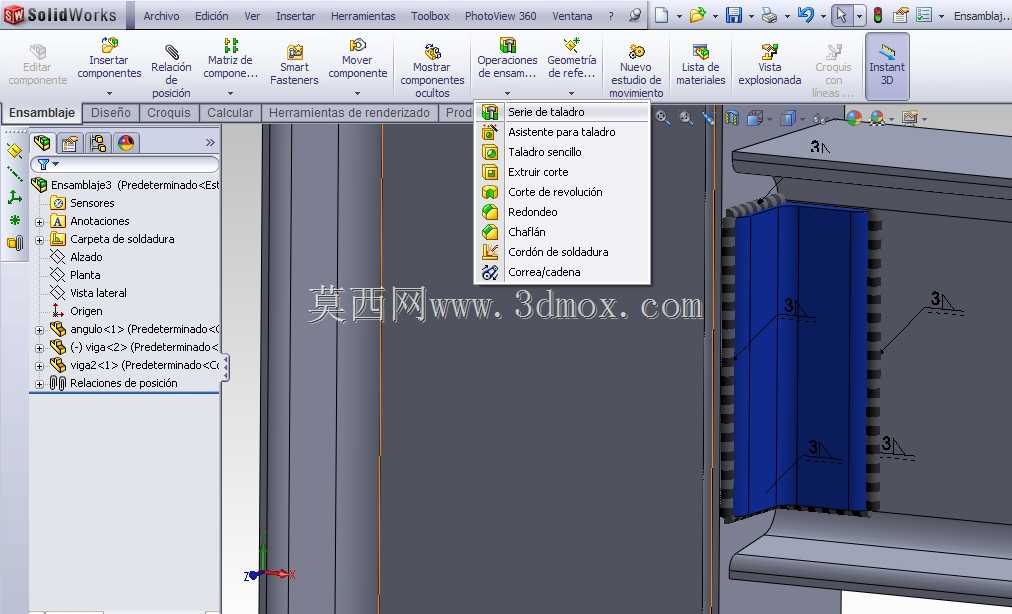

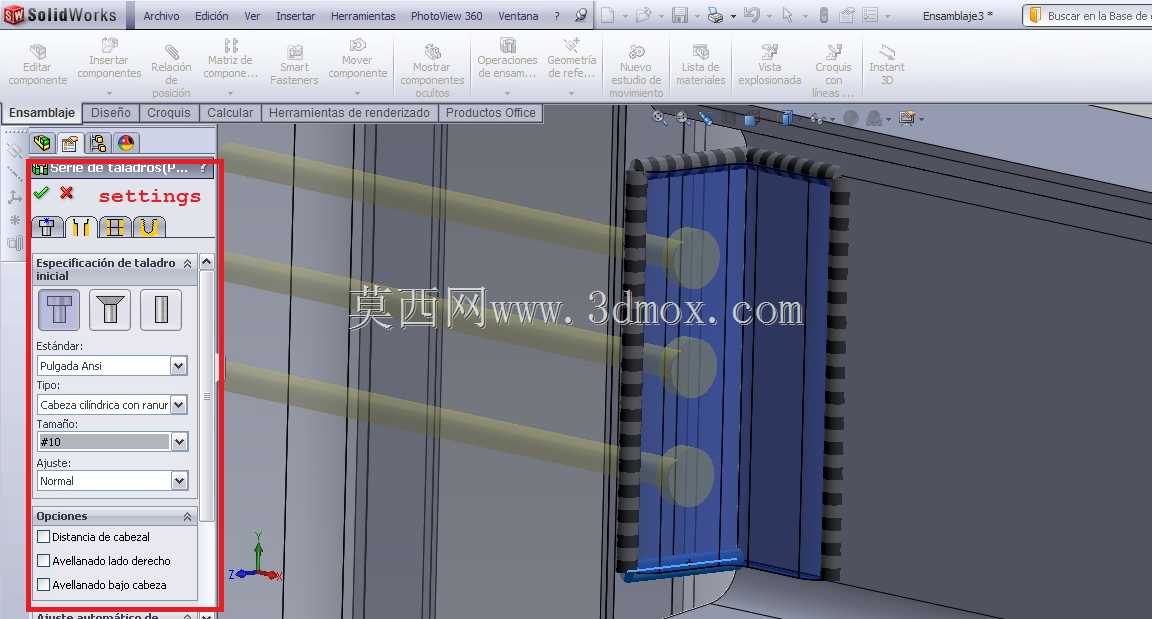

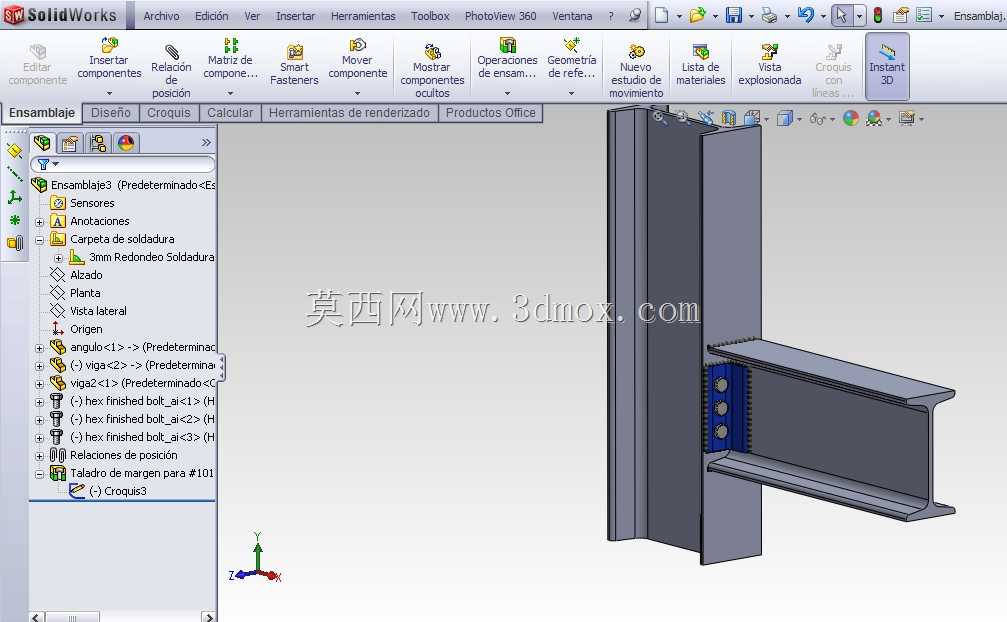

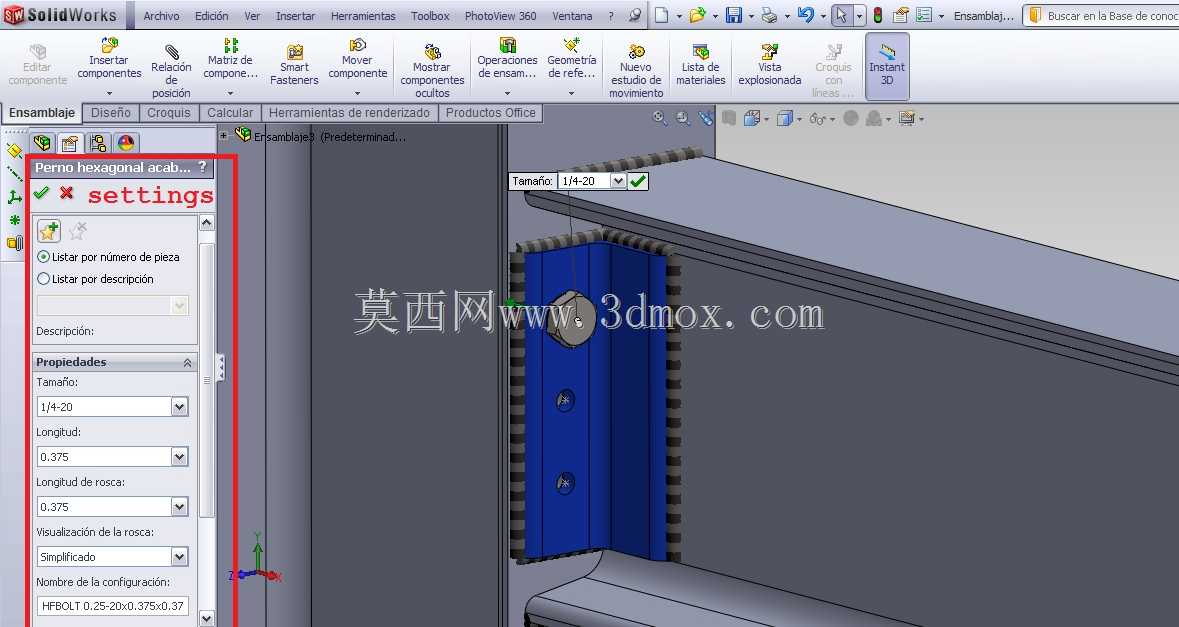

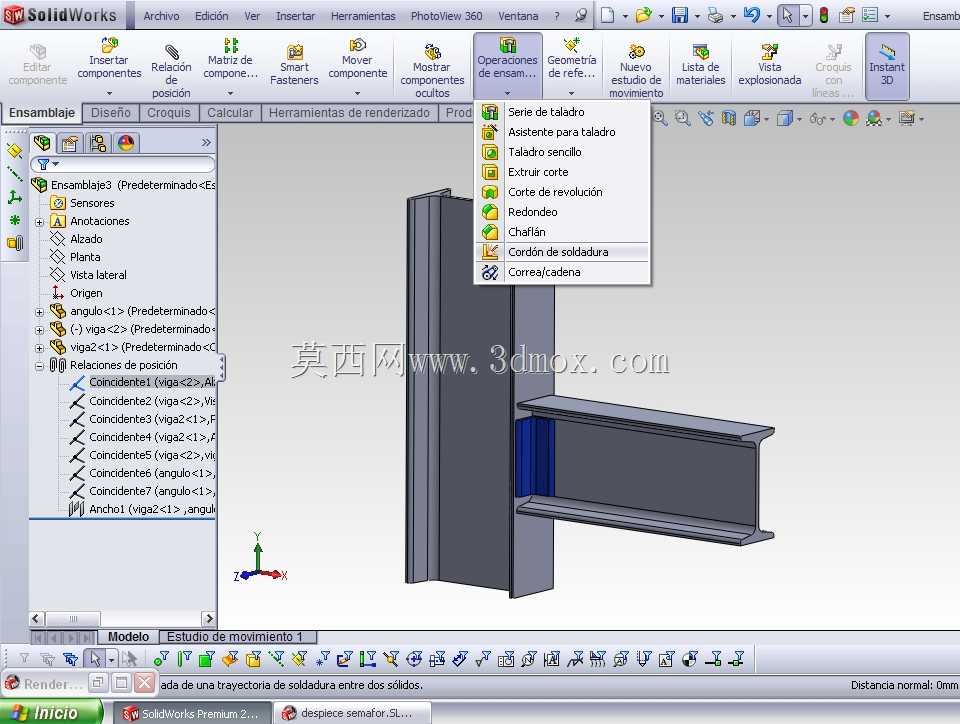

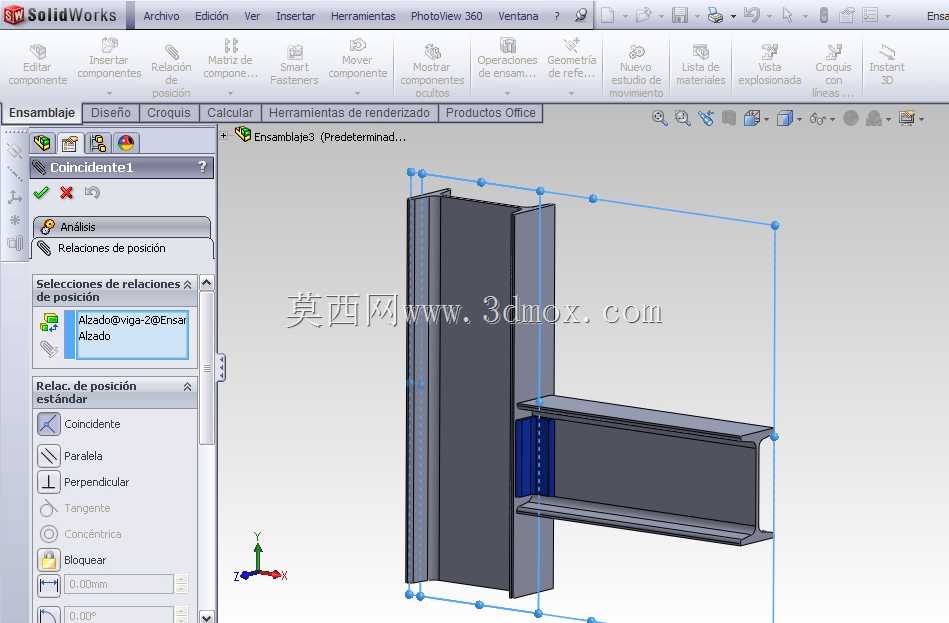

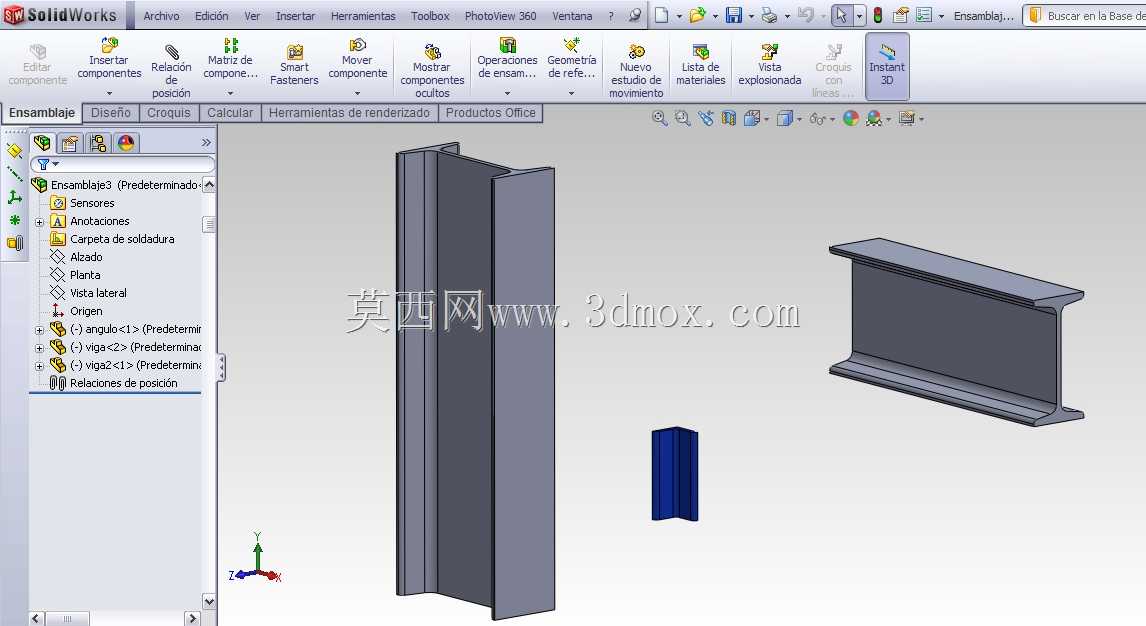

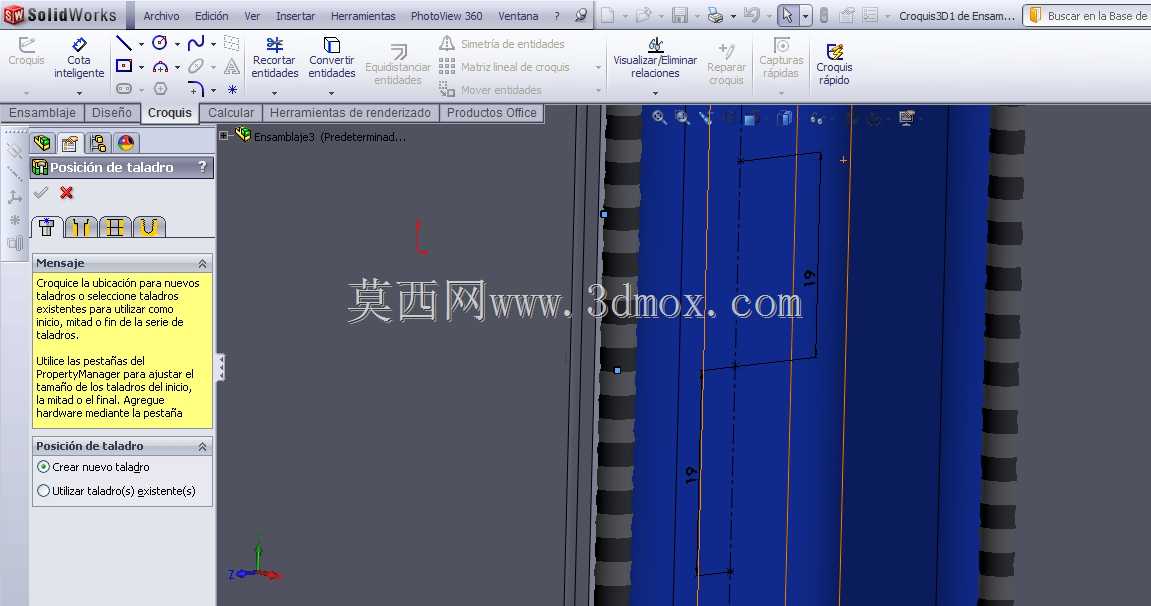

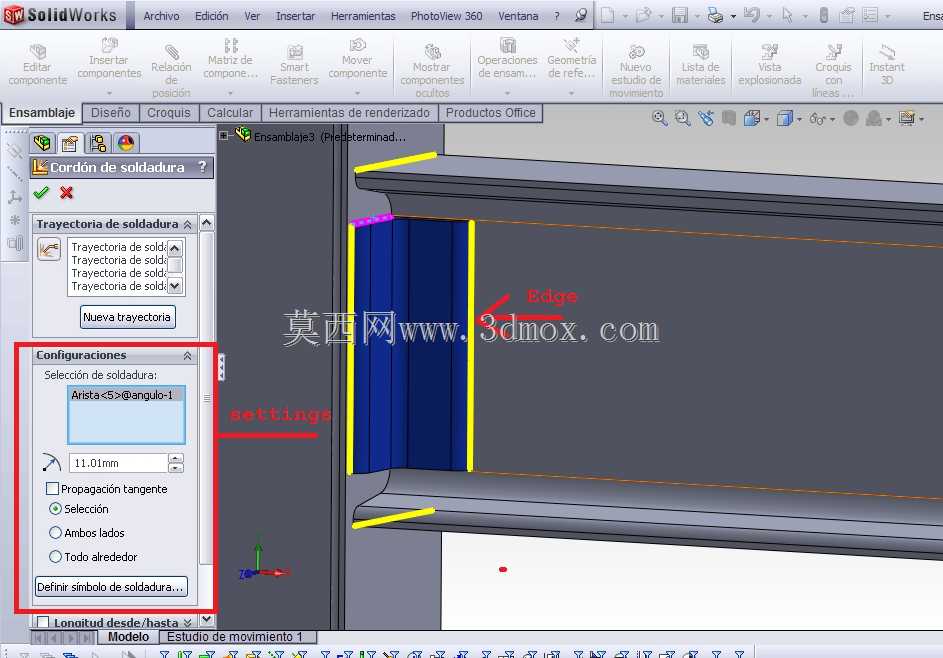

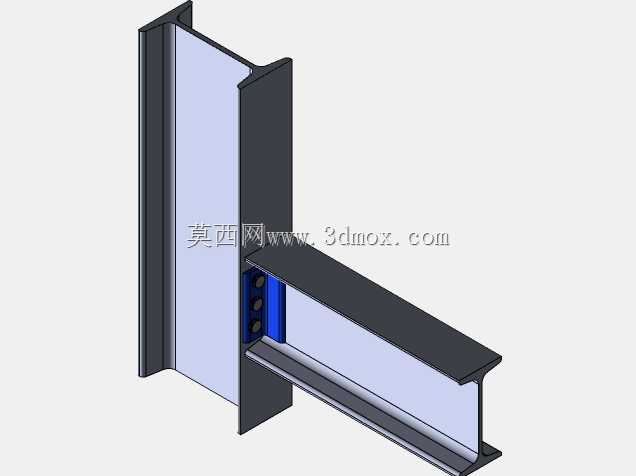

该连接构造广泛应用于多高层钢结构厂房、装配式钢框架建筑、大跨度场馆钢结构体系中，是承担梁端弯矩、剪力并将荷载可靠传递至竖向承重柱的核心受力节点，直接决定整体钢结构的承载性能、抗震冗余度与结构安全储备，在工业建筑、民用钢构、市政交通钢构等场景中均有大量落地应用。实际使用中，该节点可有效传递梁端产生的竖向剪力与水平弯矩，避免梁柱连接位置出现应力集中导致的局部屈曲或连接失效，相比传统焊接连接，端板连接具备现场安装便捷、施工质量易管控、后期维护更换方便的优势，同时可通过端板厚度、螺栓排布的参数调整适配不同荷载等级的结构需求。从功能特性来看，该节点采用端板贴合传力的设计逻辑，梁端预先焊接配套端板，安装时通过高强螺栓将梁端板与柱翼缘紧固连接，依靠接触面的摩擦力与螺栓的抗剪、抗拉性能共同承担荷载，节点具备良好的转动刚度，可实现刚接受力效果，满足框架结构对节点抗弯承载力的要求，同时预留的螺栓孔位可吸收一定的安装公差，降低现场施工的对位难度。设计过程中，首先基于结构力学计算确定梁、柱构件的截面规格，匹配对应厚度的端板，端板尺寸需完全覆盖梁端截面并预留足够的螺栓排布空间，螺栓排布遵循对称受力原则，沿梁翼缘、腹板对应位置合理布置，确保荷载传递路径顺畅，避免端板出现局部翘曲变形；建模过程中先完成H型钢梁、H型钢柱的基础构件建模，再完成端板、加劲肋等配套零件的结构设计，通过装配约束对齐各零件的安装基准面，模拟焊缝位置的连接关系，再完成螺栓孔的阵列排布与定位，最终还原节点的完整装配状态。外形尺寸方面，该节点的整体外轮廓以梁柱截面尺寸为基础，端板外伸长度需满足螺栓边距、端距的规范要求，安装边界需预留足够的螺栓操作空间，确保现场施工时螺栓紧固工具可正常作业，节点各零件的配合间隙控制在合理公差范围内，既保证安装顺畅，又避免间隙过大导致节点受力后出现过大变形。
