家具柜门隐藏式双作用调节铰链结构

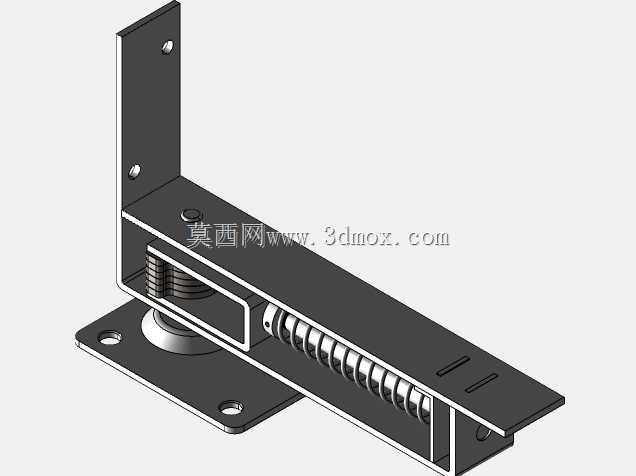

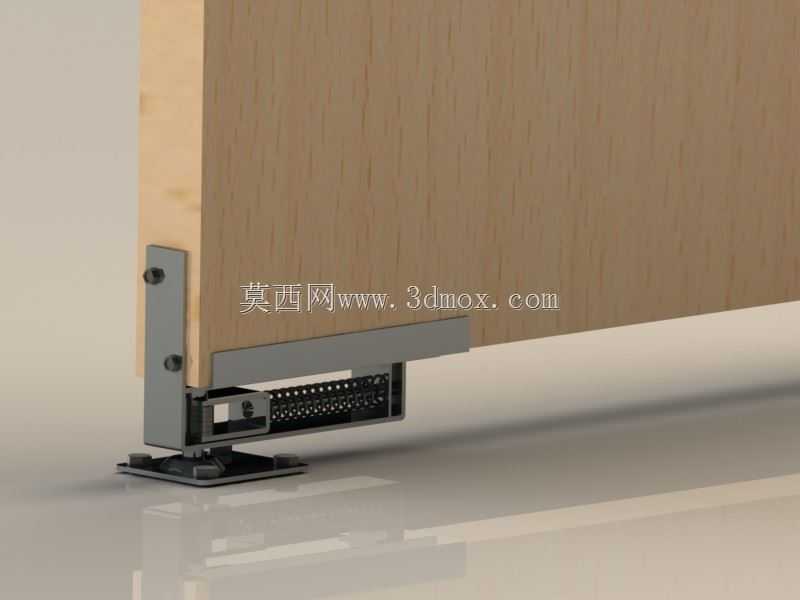

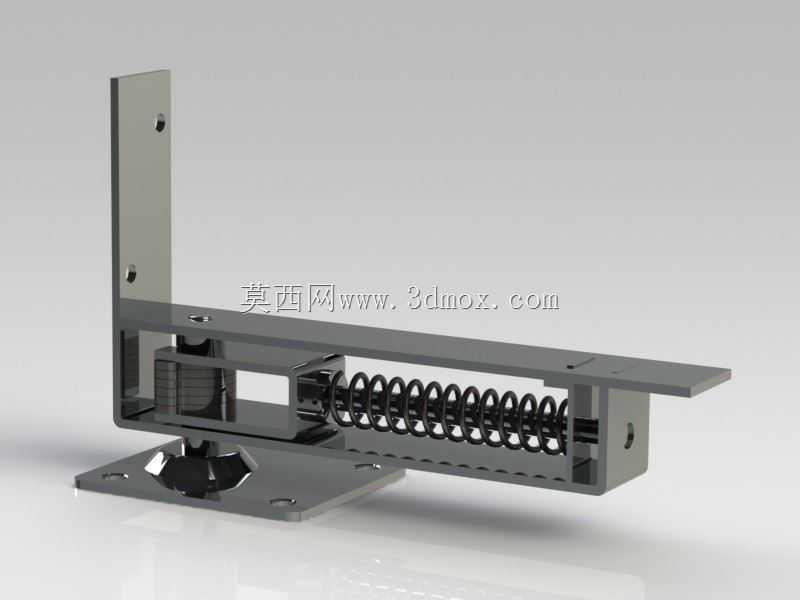

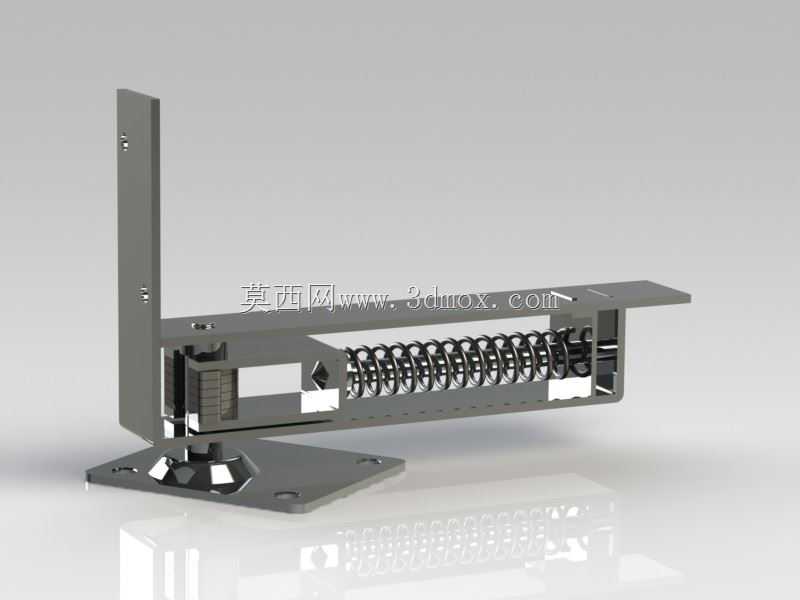

这款双作用铰链主要应用于定制柜体、内嵌式柜门、木质家具门板的活动连接场景，是家具装配领域中实现门板开合、位置微调的核心五金构件，能够适配不同厚度的木质、复合板材柜门，满足民用家具、办公柜体、商用展示柜等多场景的门板安装需求，解决传统铰链外露影响柜体美观、调节余量不足导致门板缝隙不均的常见问题。从实际用途来看，该铰链承担门板与柜体侧板的连接承重功能，同时支持门板的开合转动与多维度位置微调，既能够保证门板顺畅完成开合动作，也可以在安装完成后对门板的前后、上下、左右位置进行细微调整，抵消板材加工误差、安装定位偏差带来的门板错位、缝隙不对称、开合卡顿等问题，让门板与柜体的配合更加严整美观。在功能特性上，这款双作用铰链采用隐藏式安装设计，装配完成后铰链主体大部分隐藏在门板与柜体的缝隙内部，仅少量结构外露，能够最大程度保持家具外观的整体性，适配极简风、无拉手设计的现代家具风格；铰链自带多组调节螺钉结构，无需拆卸门板即可通过转动调节螺钉完成门板位置校准，降低后期维护调整的难度；底座采用多点固定结构，与柜体的连接接触面积更大，承重能力更强，能够适配重量更大的实木门板，长期使用不易出现门板下沉、松动移位的问题。从设计思路来看，这款铰链采用分体式组合结构，将固定底座、转动臂、调节机构、门板连接座做模块化拆分，各个部件通过铆接、螺钉连接组合成整体，既保证了转动部位的活动灵活性，也让各个调节结构互不干扰，转动部位预留了合理的活动间隙，避免长期开合磨损后出现卡滞；整体结构做了边角钝化处理，没有尖锐凸起，避免安装和使用过程中划伤板材或者操作人员；外露部分做了哑光表面处理，能够适配不同色系的家具板材，不会出现突兀的视觉反差。在外形尺寸与安装边界上，这款铰链整体采用薄型化设计，安装时仅需要在门板侧边预留对应的安装位，不需要在门板内部开设深度过大的预埋孔，对门板的厚度要求更宽松，适配16mm到25mm厚度的常规家具板材；固定底座的安装孔位采用通用间距设计，能够匹配市面上多数柜体侧板的预装孔位，替换旧铰链时不需要重新打孔，降低改装成本；铰链转动时的活动轨迹经过优化，开合过程中门板不会与柜体侧板发生磕碰，最小安装缝隙可以控制在2mm以内，能够实现门板与柜体的齐平安装效果，满足高密封性、高美观度的家具装配要求。
