电机驱动双轮皮带传动机构设计

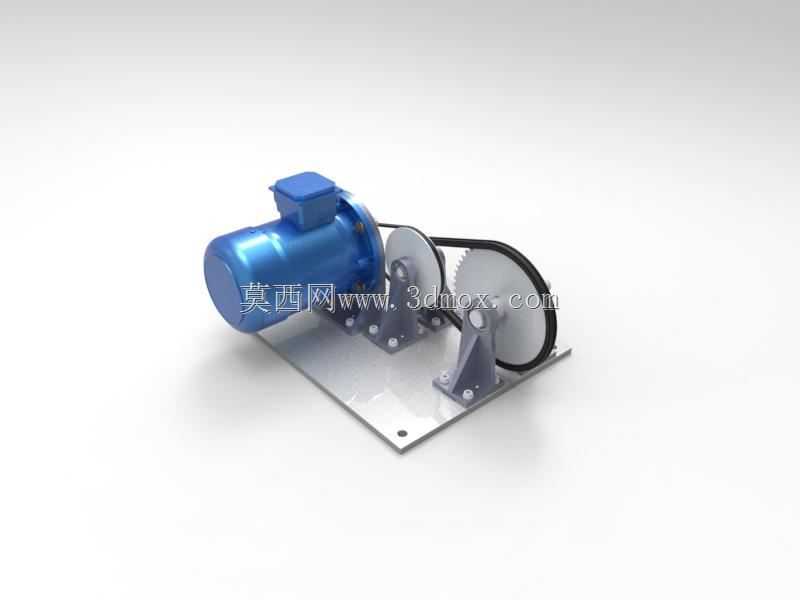

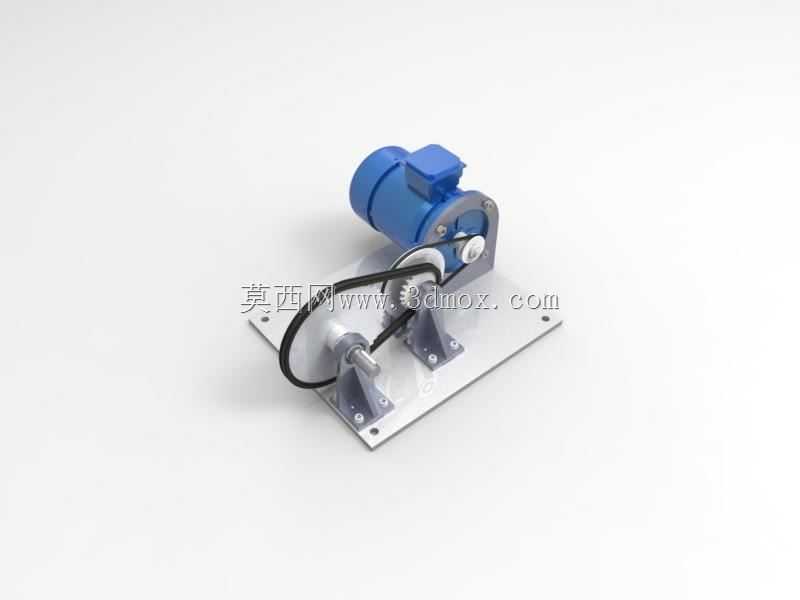

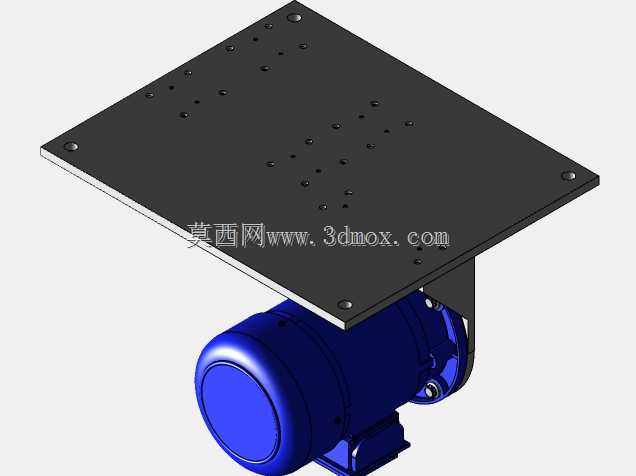

这套皮带传动机构是工业传动场景中十分常见的动力传递单元，广泛应用于轻工生产线输送、小型农机动力传输、机床辅机驱动、食品加工设备动力接驳等对传动平稳性有一定要求、需要缓冲吸振的作业场景，能够在原动机与工作机存在一定中心距的工况下完成动力的柔性传递，避免刚性传动带来的冲击损伤，同时可在负载突发过载时通过皮带打滑保护核心动力部件与末端执行件不受损坏。整套机构以卧式安装的驱动电机作为动力输入端，电机输出端直接连接主动带轮，通过平皮带将动力传递至从动带轮轴系，从动轮侧配套设置了可调节的张紧支座结构，能够在皮带长期使用出现松弛后，通过调整支座的固定位置改变带轮中心距，快速恢复皮带的预紧张力，无需频繁更换传动带即可维持稳定的传动效率。从设计思路来看，整套机构采用底板集成式安装布局，所有功能部件均固定在一块平整的金属安装底板上，底板预留了对应安装孔位，既可以作为独立传动单元直接嵌入整机设备的安装位，也可单独作为传动测试台架的动力模块使用，大幅降低了现场安装调试的对位难度。主动带轮与电机输出轴采用键连接传递扭矩，从动带轮与支撑轴之间配套设置了转动支撑结构，减少带轮转动过程中的径向跳动，保证皮带运行过程中不会出现跑偏、脱带的问题。安装底板采用矩形平板结构，整体安装边界规整，四个角位预留的固定孔可适配不同规格的螺栓紧固，安装时只需保证底板水平固定，调整好两带轮的平行度即可完成初步装配，后续张紧调节时只需松开从动轮支座的紧固螺栓，调整支座位置至皮带挠度符合运行要求后重新锁固即可。整套传动结构的传动比设置适配常规中小型设备的减速增扭需求，运行过程中噪音低、传动平稳，无需复杂的润滑维护，相比齿轮传动更适合中心距较大的动力传递场景，同时皮带本身具备一定的弹性，能够吸收电机启动瞬间的冲击，让动力输出更加平缓，有效延长末端工作部件的使用寿命。
