卧式磨机主轴装配结构三维设计

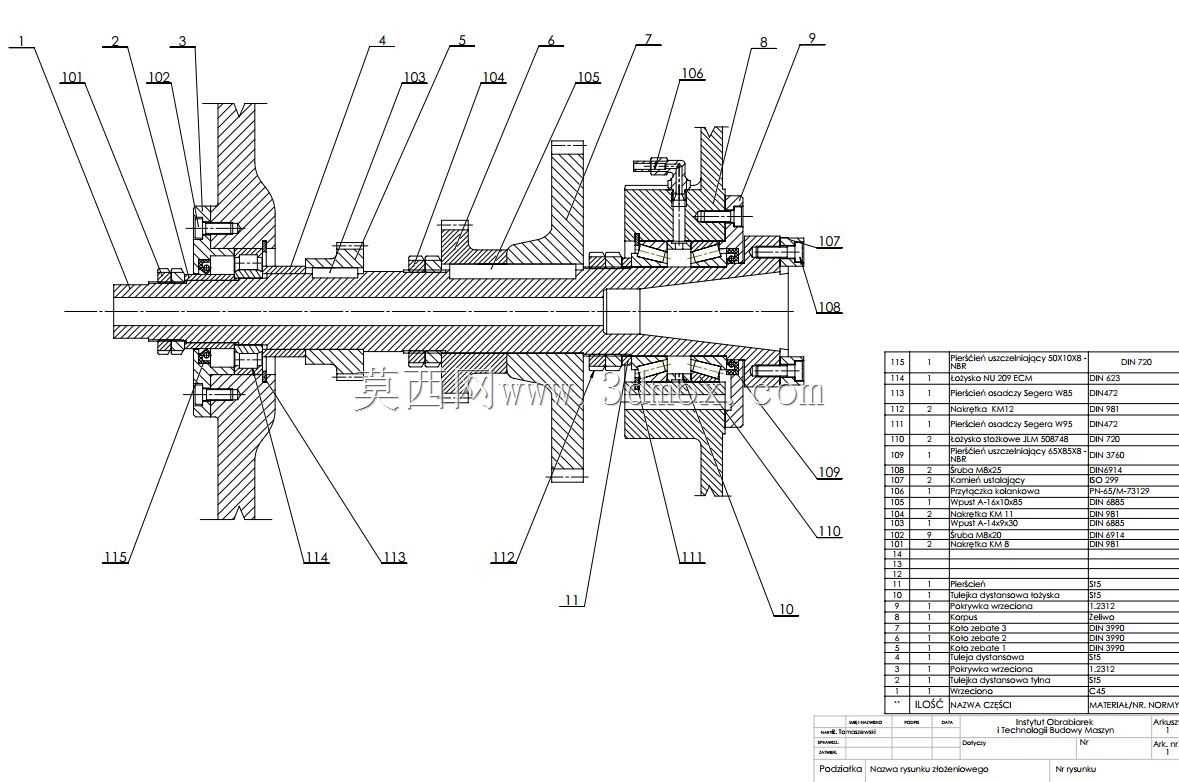

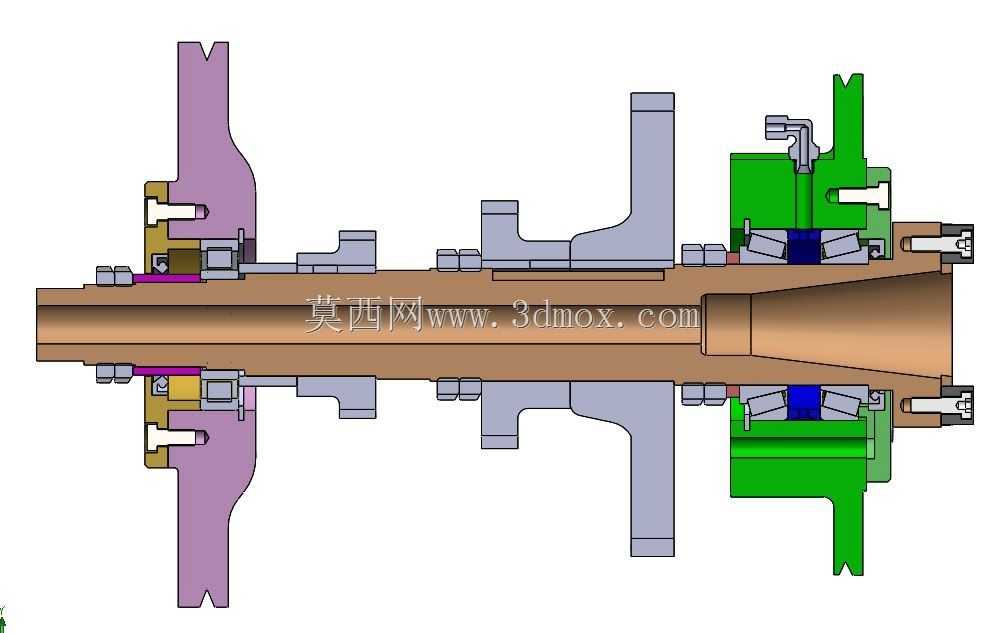

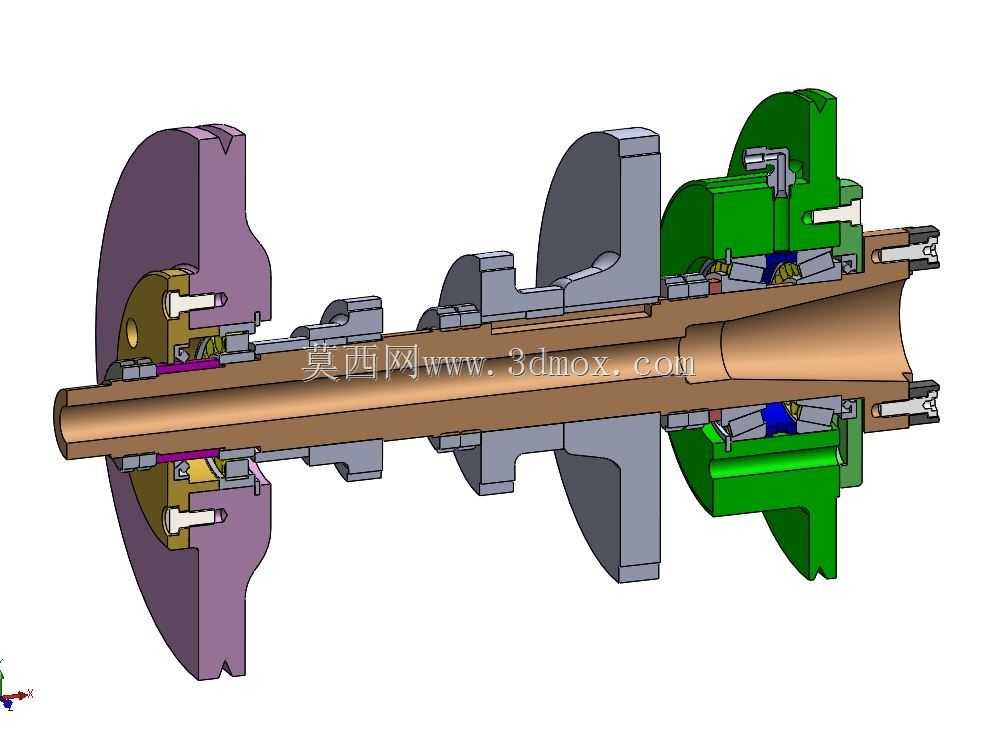

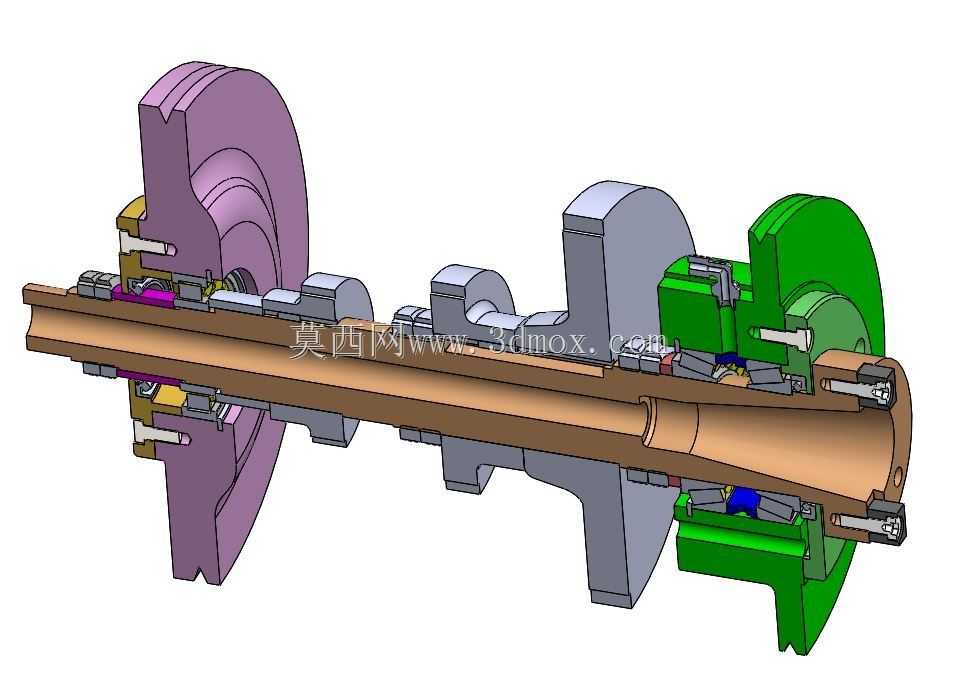

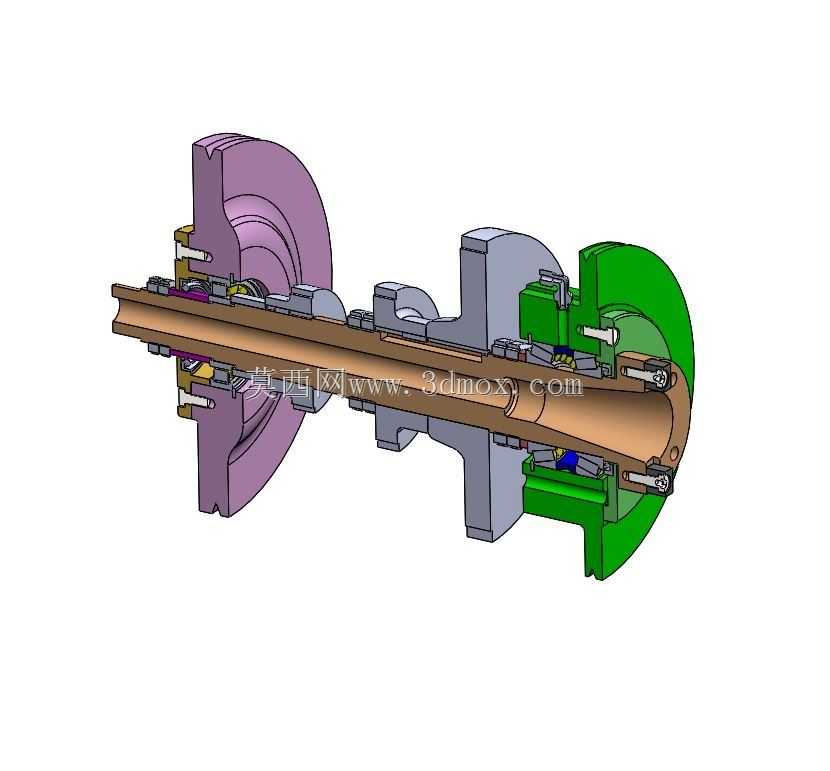

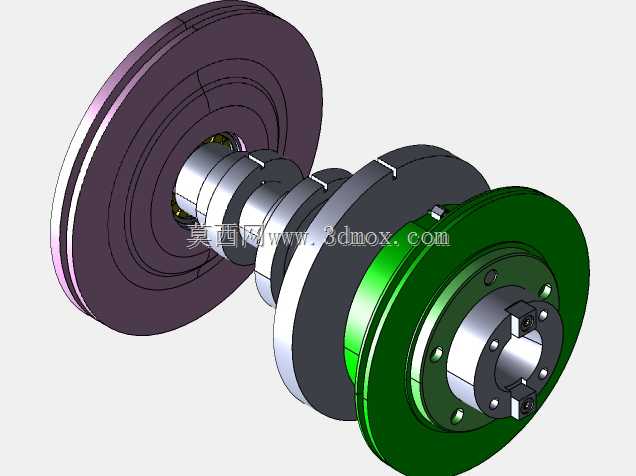

该结构为卧式磨机的核心主轴装配单元，主要应用于金属磨削加工、精密零件端面及外圆磨削、硬质材料表面精加工等工业生产场景，是卧式磨床实现高精度磨削作业的核心承载与传动部件，承担着传递磨削扭矩、承载磨削载荷、保障砂轮回转精度的核心作用，直接决定磨削加工的尺寸精度、表面粗糙度与设备运行稳定性。整套主轴结构采用多段式同轴装配设计，从功能段划分可分为砂轮安装端、轴承支撑段、传动连接段与轴向定位段，各段通过轴肩、锁紧螺母、定位套实现精准的轴向与径向定位，避免高速回转过程中出现窜动或偏心问题。砂轮安装端设置有大直径法兰定位面，可适配不同规格的磨削砂轮，通过锥面配合与端面压紧的双重定位方式，保障砂轮安装的同轴度，降低高速旋转时的动不平衡量；轴承支撑段采用多组角接触轴承配对布置，可同时承受磨削过程中的径向切削力与轴向进给力，轴承座与主轴箱体之间设置有密封结构，可阻挡磨削液、金属磨屑进入轴承腔，延长支撑部件的使用寿命；传动连接端可适配带轮或联轴器结构，能够匹配不同转速的动力输入需求，实现不同磨削工艺对应的转速输出。设计过程中重点考量了主轴的刚性与回转精度平衡，通过合理布置支撑跨距，优化轴段直径渐变比例，在控制整体重量的前提下提升主轴抗弯扭能力，避免大切深磨削时出现挠曲变形影响加工精度。外形尺寸方面，整体沿轴向呈长轴状布局，最大径向尺寸位于两端的法兰与轴承座位置，安装时可通过轴承座外圆与设备床身的安装孔实现定位，轴向通过端盖锁紧固定，安装边界预留了密封件、锁紧件的装配空间，同时在轴身预留了冷却介质通道的布置位置，可适配内冷却式磨削工艺需求，能够满足普通外圆磨、端面磨、工具磨等多类卧式磨削设备的配套使用要求，装配后可实现0.002mm级的径向跳动精度，适配高速精密磨削的作业需求。
