立式常压搅拌混合罐体结构设计

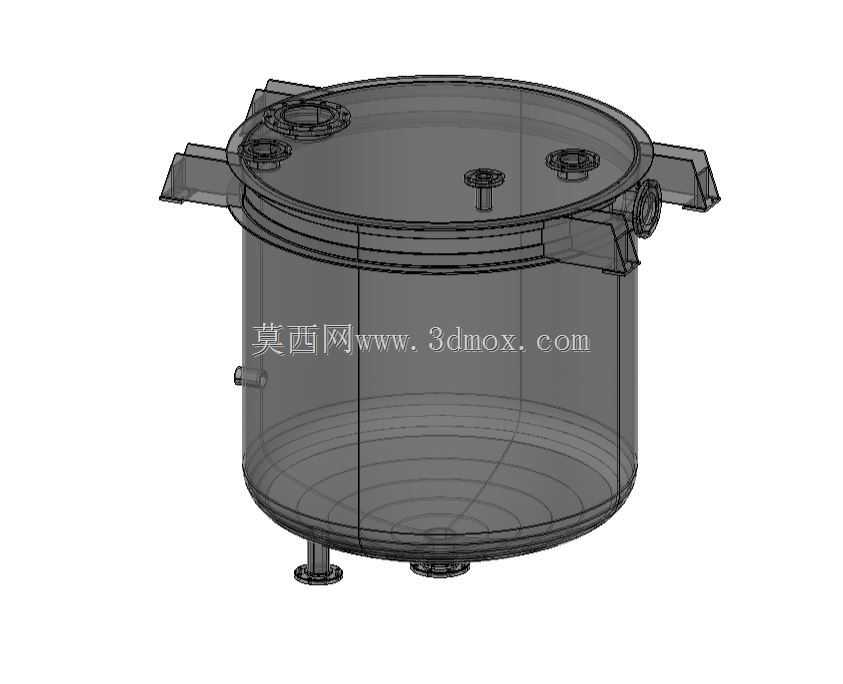

这款立式搅拌槽主要面向精细化工、食品配料、水处理药剂调配等生产场景，可完成液液混合、固液悬浮、低粘度物料均质搅拌等工艺作业，适配中小批量连续或间歇式生产工况，能够在常温常压的作业环境下稳定运行，满足多数常规物料的混合反应需求。从功能特性来看，罐体采用立式圆筒形结构，底部设置标准椭圆封底，能够避免物料沉积在罐体拐角处，减少排料残留；罐顶开设多个不同规格的工艺接口，可分别适配进料管、观察孔、搅拌轴安装座、助剂加注口、排气口等不同功能部件，侧壁对称设置的支耳结构可直接搭装在钢架平台上，无需额外制作复杂的支撑底座，底部预留的排料口与侧壁下方的取样口、液位检测接口，能够满足生产过程中的物料排放、实时取样、液位监测等操作需求，罐体侧壁还预留了测温元件安装位，可实时监控槽内物料温度，保障工艺参数稳定。在设计思路上，整体结构优先考虑生产作业的实用性与维护便捷性，罐顶与筒体采用法兰快开式连接结构，无需破坏整体管路即可拆开罐顶完成内部清理与搅拌部件检修；筒体外伸的四个支撑耳板做了加强筋加固处理，可承载满槽物料的总重量，避免长期承重出现结构变形；所有接口的位置排布充分考虑现场管路的走线逻辑，将进料、排气、助剂加注接口集中在罐顶半区，排料、取样、测温接口集中在罐体下半区，减少现场管路的交叉弯折，降低流体输送阻力。从安装边界来看，该搅拌槽的整体外径适配常规车间钢架平台的预留开孔尺寸，支耳的安装孔位间距符合通用化工设备的安装标准，罐体总高度适配常规车间的层高要求，顶部预留的搅拌轴安装空间可适配桨叶式、推进式等多种常规搅拌桨结构，底部支脚的高度预留了排料阀门的安装空间，无需额外抬高罐体即可完成排料阀的安装与操作，整体安装无需定制特殊的连接配件，可直接对接现有生产管线快速投用。在实际生产应用中，该结构的搅拌槽可根据物料特性更换不同形式的搅拌桨，针对易沉降的固液混合物料可搭配大直径低转速桨叶，针对低粘度均相混合可搭配小直径高转速推进桨，罐体的密封结构可根据物料挥发特性选择平垫密封或填料密封，灵活适配不同的生产工艺要求，整体结构无复杂异形部件，加工制造难度低，后期维护更换配件的成本也相对可控，适合中小型生产车间作为常规混合调配设备使用。
