离心泵用AISI410不锈钢导叶结构设计

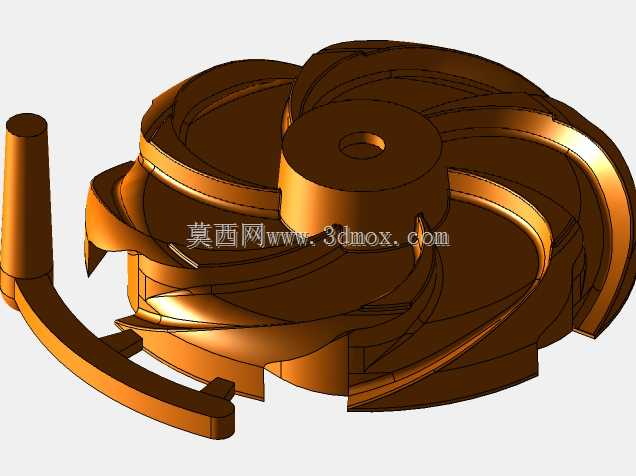

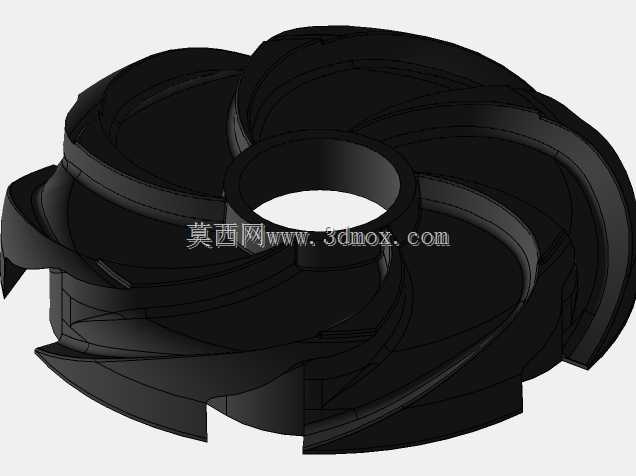

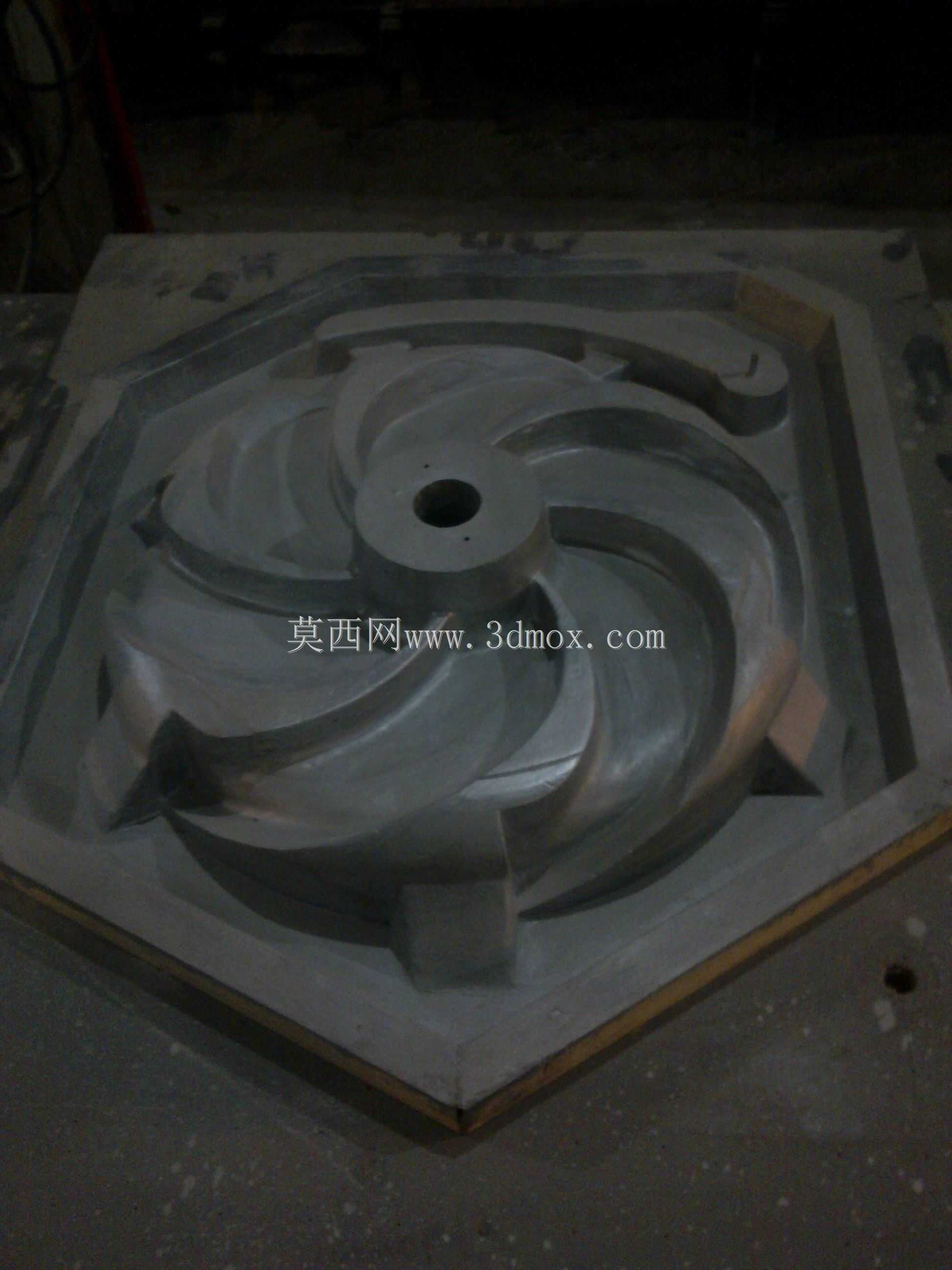

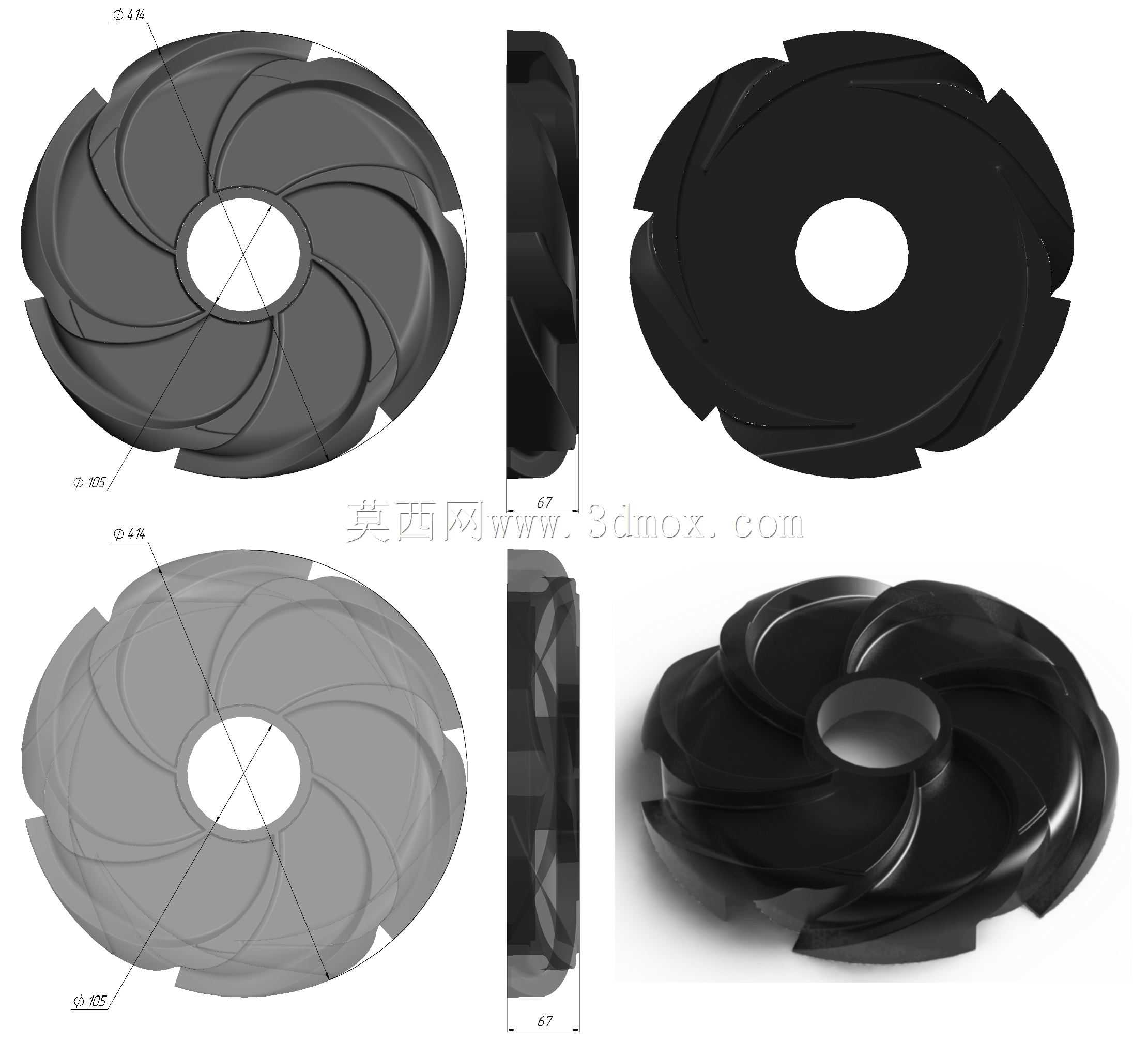

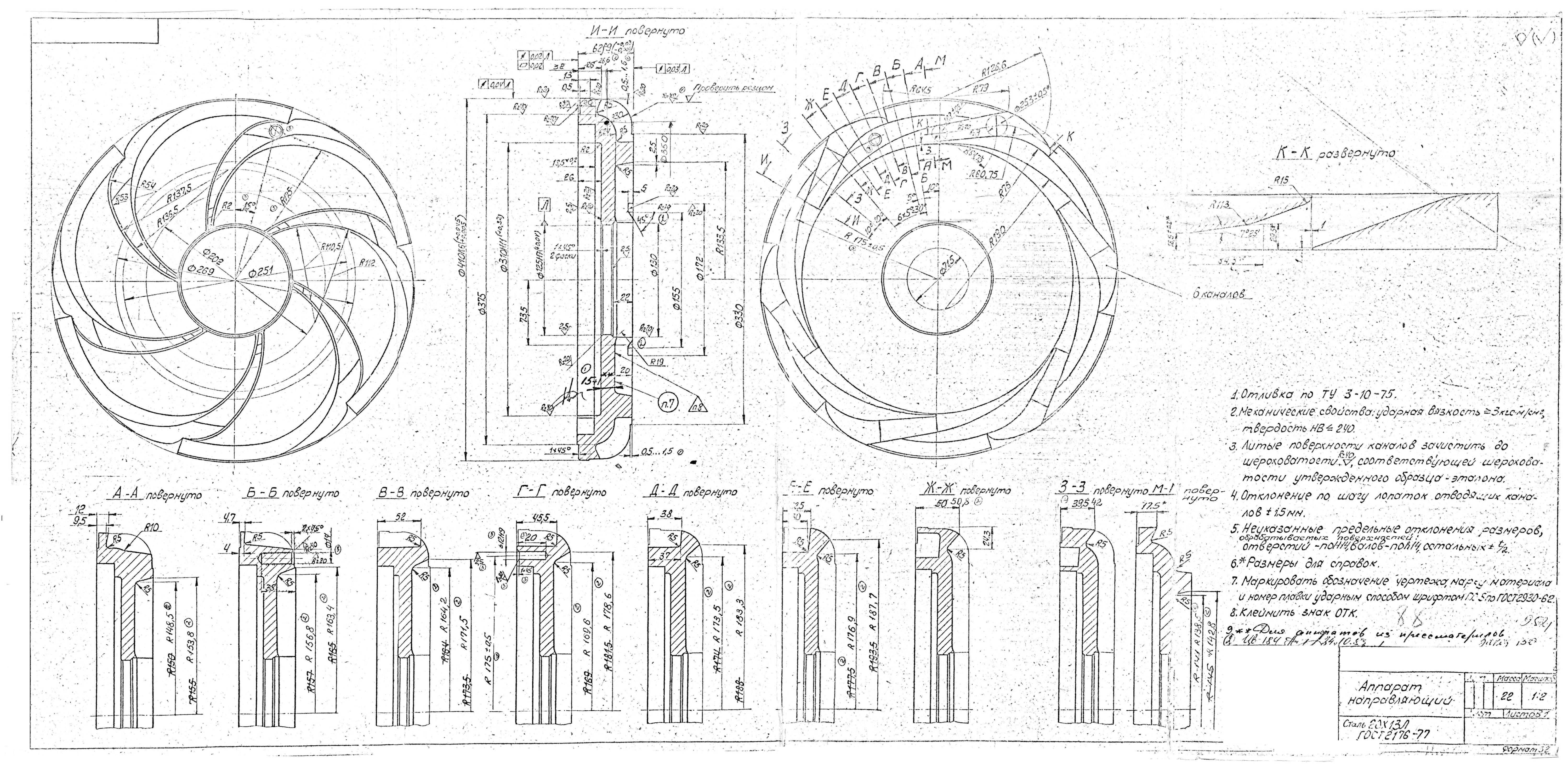

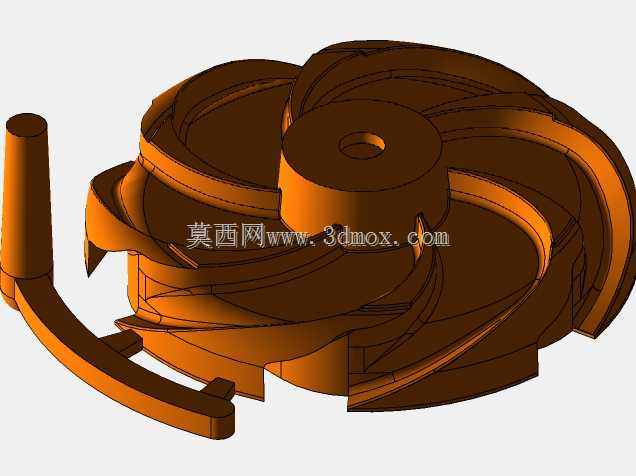

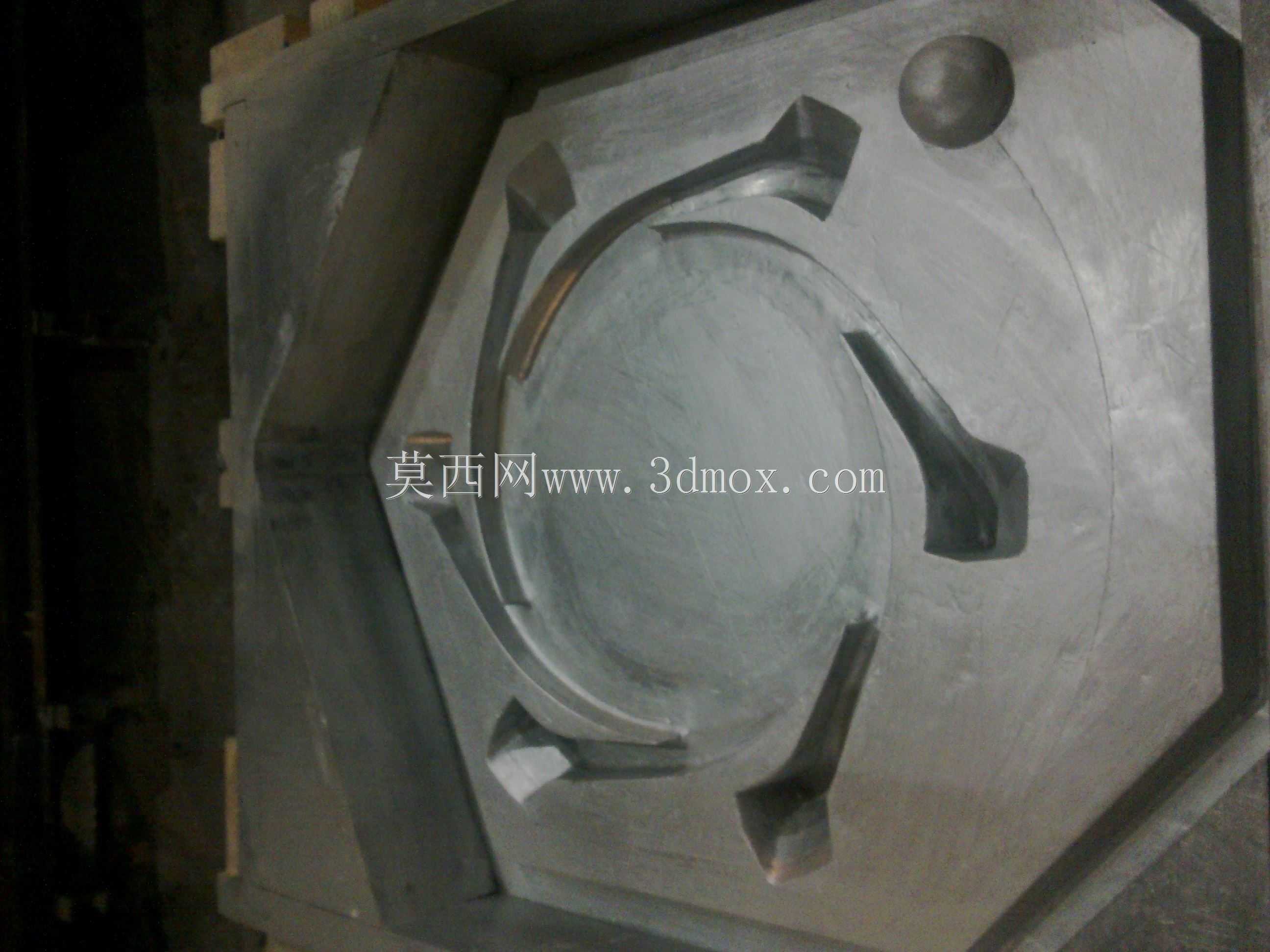

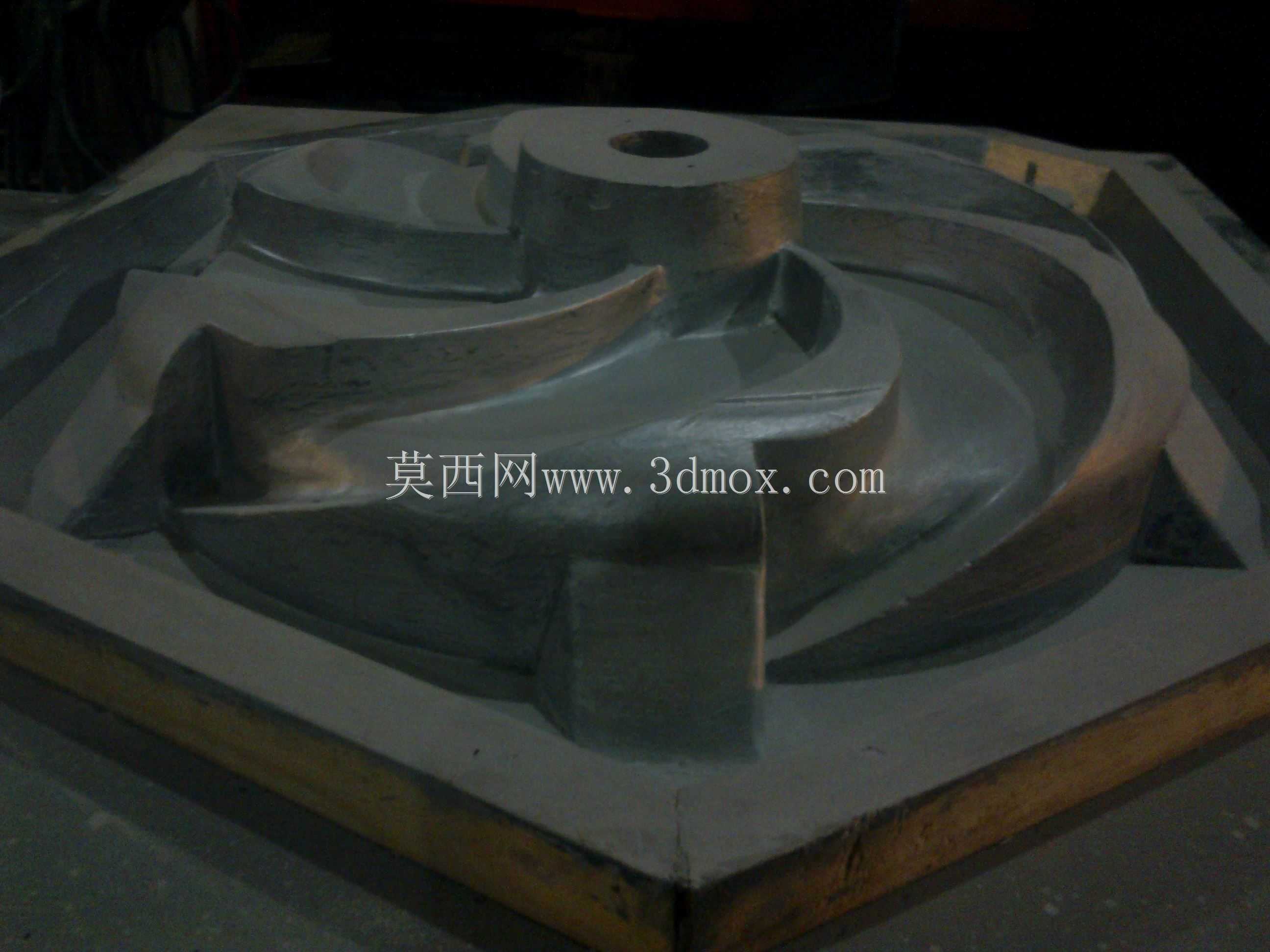

这款导叶是离心泵核心水力过流部件，采用AISI410不锈钢材质铸造加工，主要适配中低压离心式清水泵、化工流程泵等卧式、立式离心泵产品，广泛应用于市政供水、工业循环水输送、暖通空调水循环、轻度腐蚀性介质输送等场景，安装在离心泵叶轮出口与压水室之间的流道位置，承担着将叶轮甩出的高速旋转流体整流、导流，将流体的部分动能转化为压力能，同时消除流体旋流、降低水力损失的核心作用，直接决定离心泵的运行效率、运行稳定性与扬程参数表现。从实际功能特性来看，该导叶采用空间扭曲叶片设计，叶片型线完全匹配对应叶轮的出口液流角，能够精准承接叶轮出口的高速流体，避免流体撞击叶片产生的冲击损失与流道涡流；叶片间的流道采用渐扩式截面设计，流体在流道内流动过程中流速平缓降低，动能向压力能的转换过程均匀稳定，可有效降低泵内的水力脉动，减少泵运行过程中的振动与噪音，提升泵组运行的平稳性。从设计思路层面，该导叶在初始设计阶段就同步考虑了铸造工艺可行性与水力性能的平衡，针对不锈钢铸造的工艺特性，对叶片厚度、过渡圆角、芯模支撑结构做了针对性优化，叶片与前后盖板的连接位置采用大圆角过渡，既避免铸造过程中出现冷隔、浇不足、应力集中等缺陷，也能减少流道内的流动死区，提升过流能力；同时设计过程中结合铸造工艺仿真对充型、凝固过程做了模拟优化，提前预判铸件可能出现的缩松、变形问题，调整了壁厚分布与工艺补正量，确保铸件成型后的尺寸精度与材质致密性，满足导叶长期承受水压、介质冲刷的使用要求。从外形尺寸与安装边界来看，该导叶为圆盘式对称结构，中心设置有与泵轴配合的避让通孔，外圆尺寸与泵体的导叶安装腔内径精准匹配，轴向厚度适配叶轮出口与泵体压水室之间的安装间距，安装时通过止口定位即可保证与叶轮、泵体的同轴度要求，不需要额外做复杂的位置调整；导叶的进出口宽度与对应叶轮的出口宽度完全对齐，避免流体在衔接位置出现突然扩缩造成的局部损失，所有流道表面在铸造后经过打磨处理，粗糙度满足水力过流部件的要求，可有效降低流体沿程摩擦阻力，进一步提升泵的整体运行效率。该导叶的不锈钢材质具备良好的强度与耐轻度腐蚀、耐冲刷性能，能够适应常规清水、轻度污水、弱腐蚀性化工介质的输送要求，长期运行过程中不易出现叶片磨损、腐蚀穿孔等失效问题，可有效延长泵的维护周期与整体使用寿命。
