气动内撑式机器人夹持执行机构

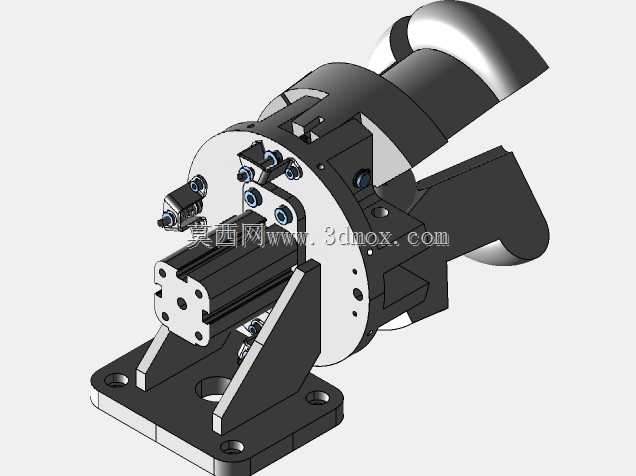

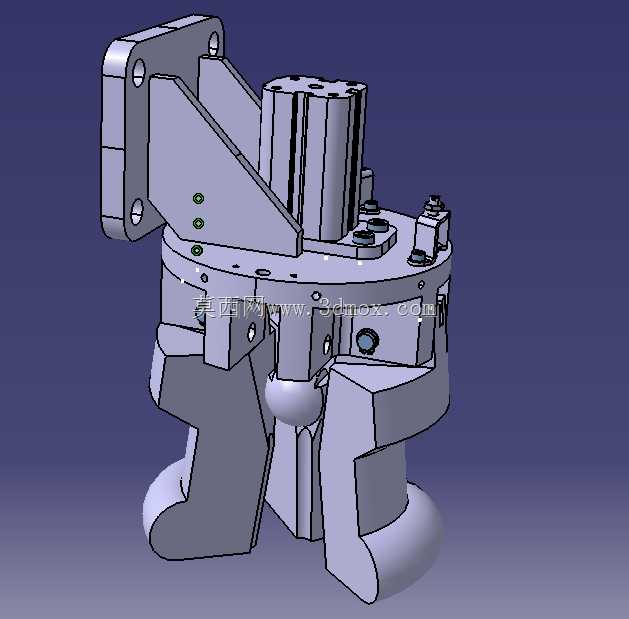

这款夹持机构是面向工业自动化生产线物料转运、工序流转场景设计的机器人末端执行部件，主要适配多关节工业机器人的末端法兰安装，用于完成带内孔结构工件的抓取、移位、上下料作业，在汽车零部件加工、轴承套圈转运、电机壳体加工、筒状零件流水线装配等场景中有着广泛的应用空间，能够替代人工完成重复性高、定位精度要求严的工件夹持作业，有效降低生产线上的人工操作强度，提升工序间物料转运的一致性与作业效率。该夹持机构采用气动驱动的执行逻辑，依靠压缩空气作为动力源驱动内部执行组件完成夹爪的收放动作，专门针对内孔直径在120至130毫米区间的筒状、环状工件设计，夹持作业时夹爪从工件内孔向外撑紧内壁，依靠接触面的静摩擦力完成工件的固定，可稳定承载最大3.7千克的工件完成多姿态的移位、翻转作业，适配生产线中不同工位间的工件传递需求。从设计思路来看，这款夹持机构采用了集成化的结构布局，将气动驱动组件、传动连杆、夹持爪件、安装基座整合为一体式结构，背部设置的立式安装法兰可直接与机器人末端法兰对接，安装法兰上预留的定位销孔与螺栓过孔能够保证夹持机构与机器人末端的同轴度，避免安装偏差带来的夹持定位误差；侧面设置的加强筋结构从安装法兰延伸至主体基座，大幅提升了机构整体的结构刚性，在高速启停的机器人动作过程中可有效减少结构形变，保证夹持位置的重复精度。夹爪部分采用了多瓣式同步运动设计，三个夹持爪在传动结构的带动下可同步径向伸缩，保证撑紧工件时各接触点受力均匀，避免工件因单侧受力出现偏斜、内壁损伤的问题；夹爪与工件接触的端面做了圆弧适配设计，能够与工件内孔壁形成足够的接触面积，在保证夹持稳定性的同时减少接触应力，避免划伤精加工后的工件内壁。机构整体的外形轮廓紧凑，安装后从法兰基准面到夹爪最下端的延伸长度经过优化设计，在保证足够夹持行程的前提下尽可能缩小了机构整体的回转半径，能够适配狭窄空间内的工件取放作业，避免在机床上下料场景中与机床舱壁、工装夹具发生运动干涉；外露的紧固件均采用内六角沉头设计，既保证了结构连接的可靠性，也避免了突出的螺栓头在运动过程中剐蹭工件或周边设备。气动驱动的设计让这款夹持机构具备响应速度快、夹持力可调的特点，生产现场可通过调整供气压力匹配不同重量、不同壁厚工件的夹持需求，既不会因夹持力过小导致工件脱落，也不会因夹持力过大造成薄壁工件的变形损伤，整体结构简单可靠，日常维护仅需定期检查气动密封件与活动关节的润滑状态即可，能够适配长时间连续运行的自动化生产线作业需求。
