45度转弯带传动曲线辊道输送设备

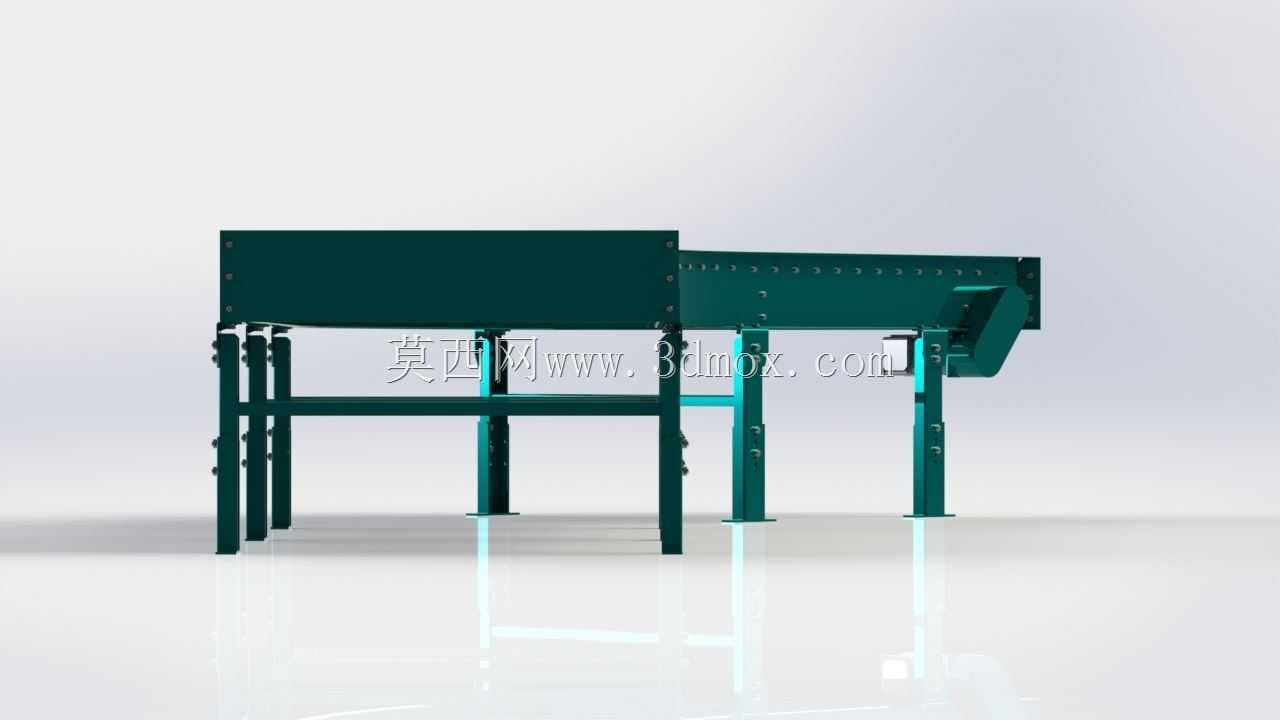

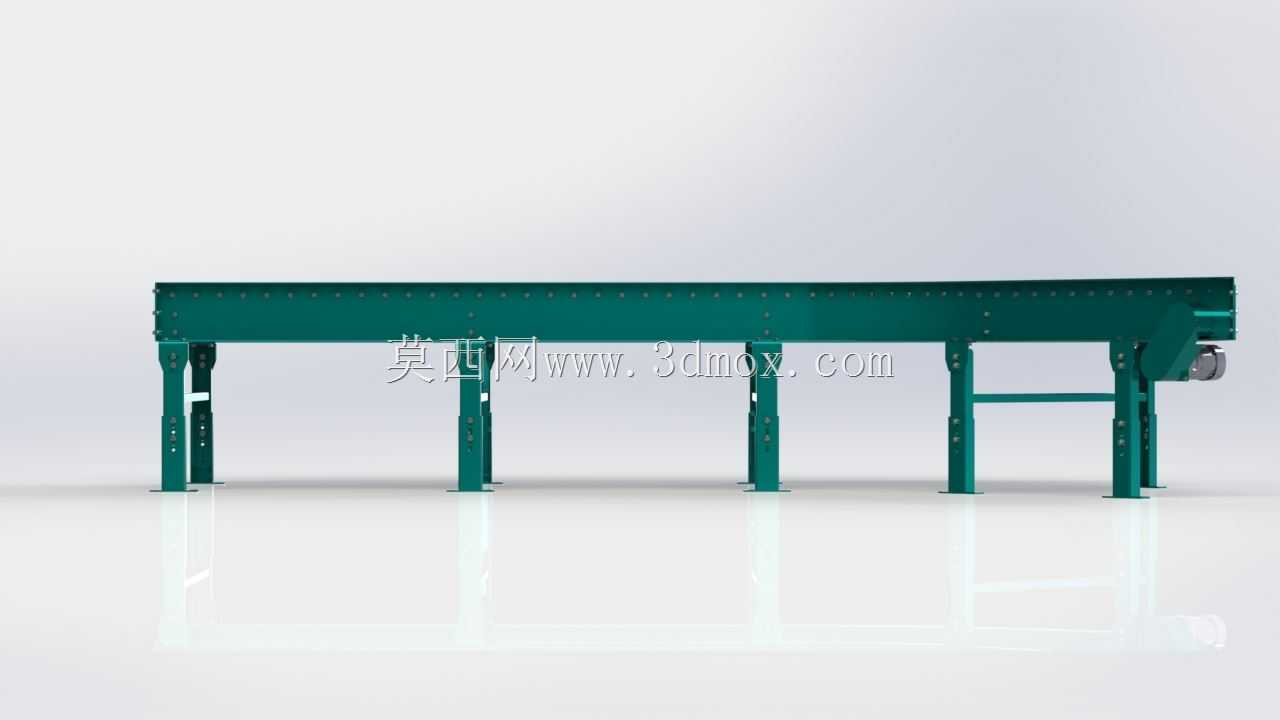

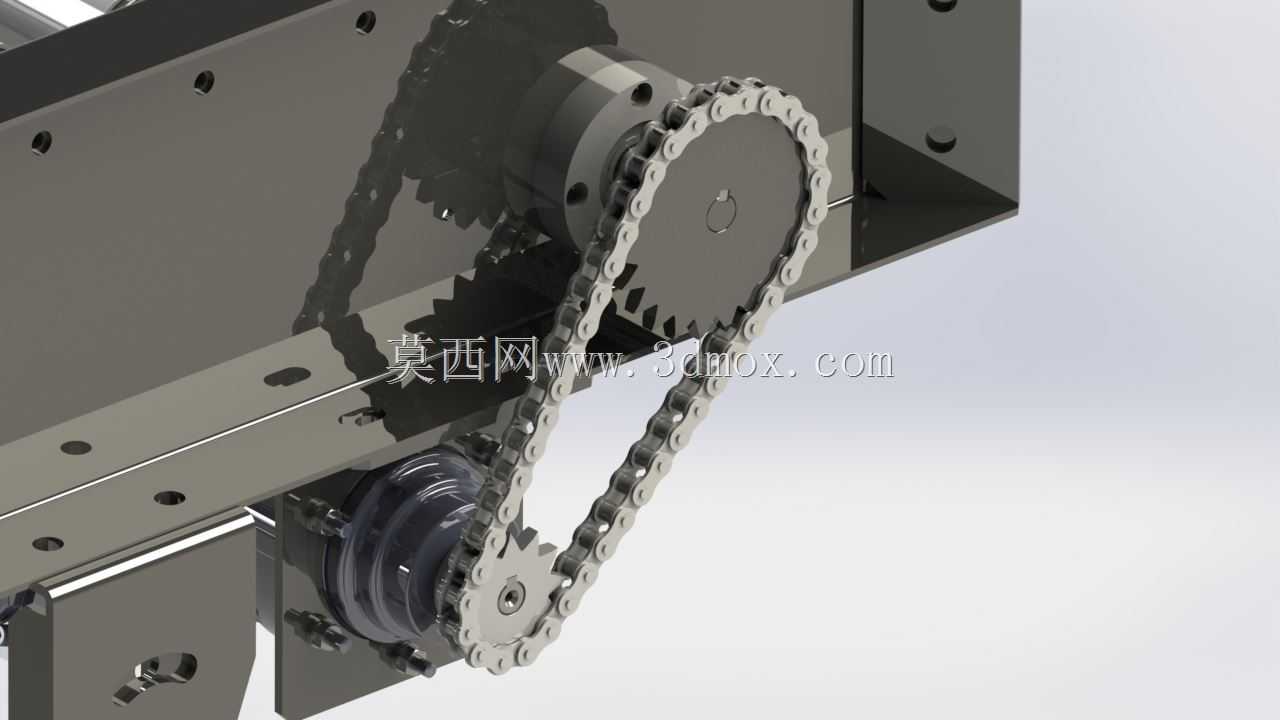

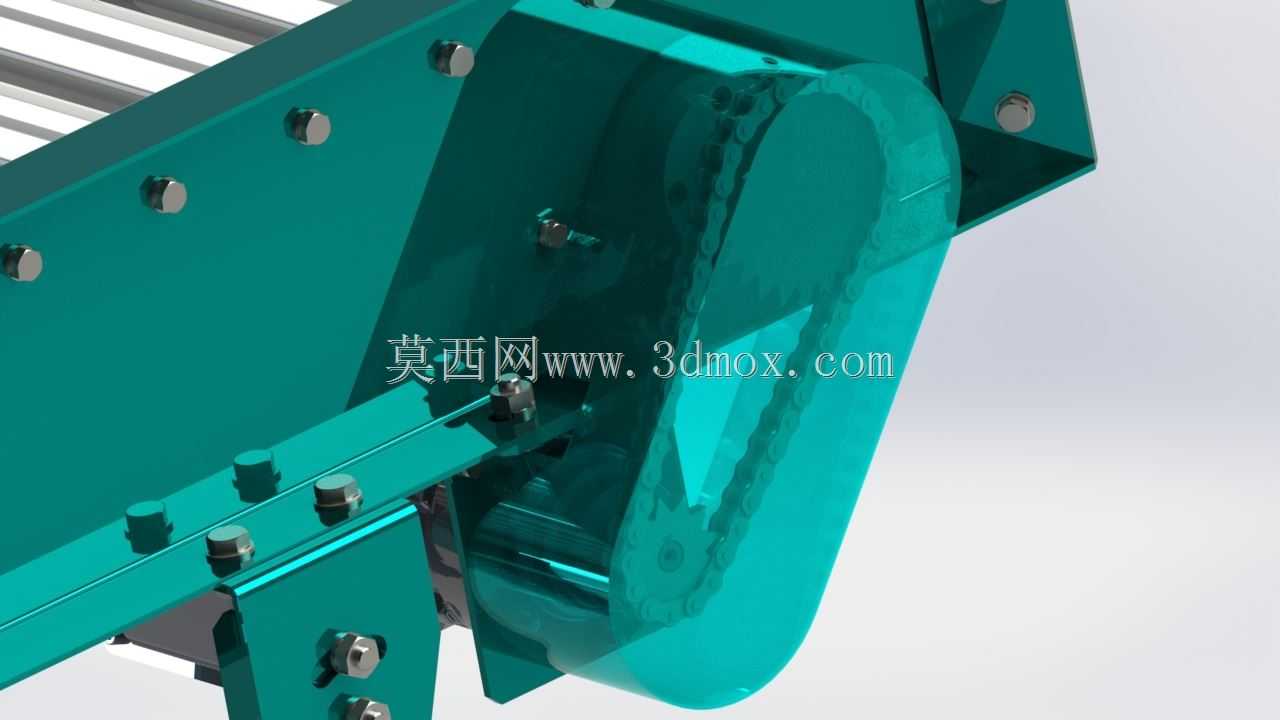

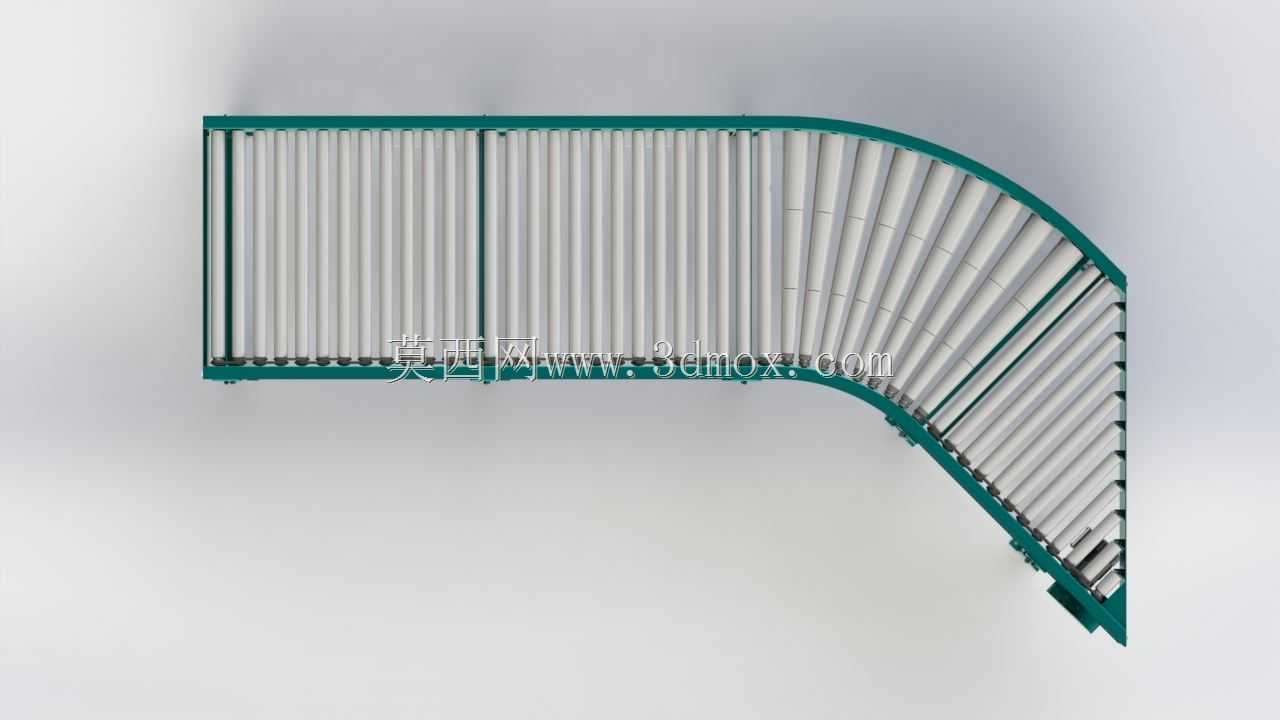

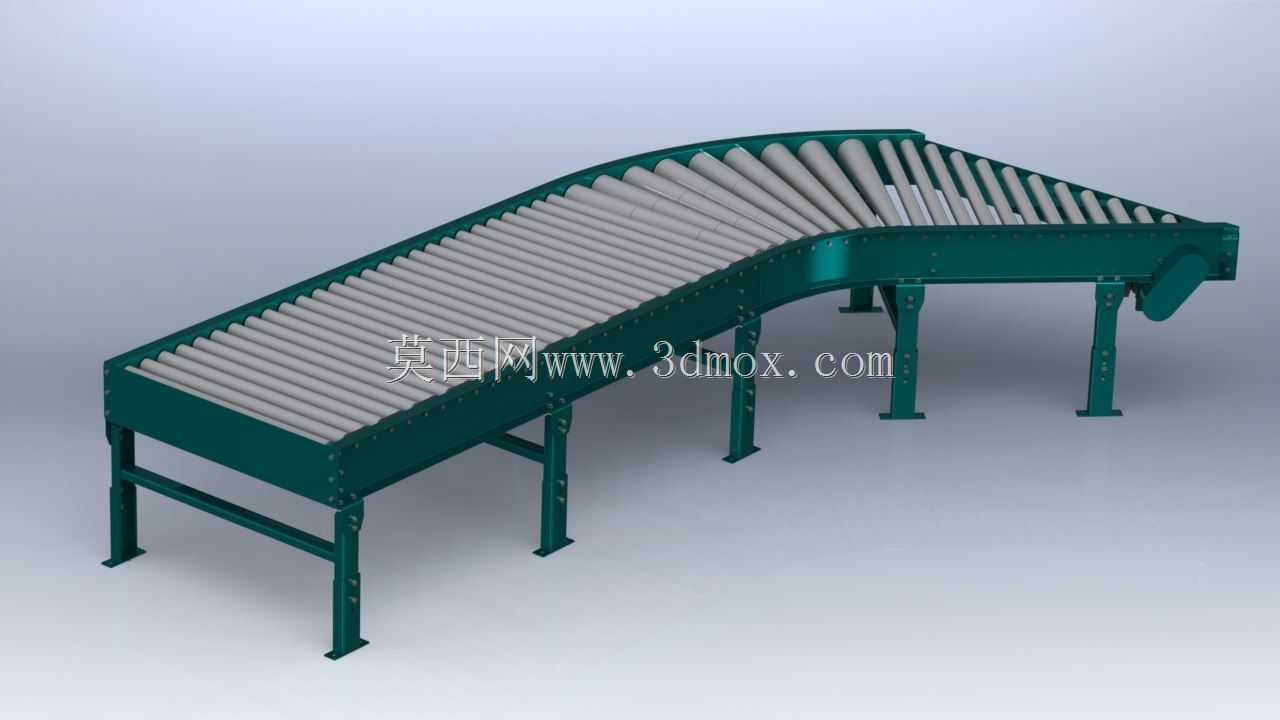

在生产制造与仓储物流的物料转运环节中，直线输送往往无法适配车间场地的转角布局、多工序衔接的转向需求，这款45度弯带传动辊道输送设备，正是为解决平面转角处的物料平稳转运需求设计，可广泛应用于电商仓储分拣线、包装生产流水线、汽配加工输送线、家电组装生产线等需要转向输送的场景，能够在不改变物料输送朝向、无需额外人工转序的前提下，完成物料在两个垂直或呈45度夹角输送段之间的平稳过渡，有效减少车间内输送线的占地空间，优化生产动线的布局合理性。该设备依靠排布成弧形的辊筒作为承载面，通过带传动结构带动所有辊筒同步转动，放置在辊面上的箱装物料、工装托盘、规整加工件可依靠与辊面的摩擦力向前输送，在经过弯道段时，弧形排布的辊筒可自然引导物料沿预设弯道轨迹行进，不会出现卡滞、跑偏、掉落的问题，相较于传统的转角推料、转盘转序结构，这款曲线辊道输送可实现连续不间断输送，输送过程无停顿，不会打乱物料的输送节拍，能够很好地匹配前后段直线输送线的运行速度，保障整条输送动线的流畅性。在设计层面，这款设备的机架主体采用3mm低碳钢板加工成型，支腿部分采用4.5mm钢板制作，整体结构刚性充足，可承受常规工业场景下的单元物料载荷，长期运行不会出现机架变形、辊筒错位的问题；主传动采用0.2kW齿轮电机提供动力，动力输出平稳，噪音低，可根据输送物料的重量、输送节拍需求调整运行速度，适配不同生产场景的输送节奏。设备的整体外形尺寸为长3.5m、高0.7m、宽1m，安装时可直接与同宽度的直线辊道输送机对接，支腿底部可配置调节脚杯，适配车间地面的不平整情况，调整设备整体水平度，保障辊筒面处于同一水平面，避免物料输送过程中出现偏移；弯道段的辊筒采用锥度设计，可保证弯道内外侧的线速度匹配，让物料在转弯过程中保持姿态稳定，不会出现内侧卡顿、外侧滑移的问题，保障物料输送的平稳性。设备整体采用模块化设计思路，机架、辊筒、传动组件、驱动电机均可拆分，便于进场安装与后期维护，若某根辊筒出现磨损，可单独拆卸更换，无需拆解整段设备，大幅降低后期运维的成本与时间投入。
