七度倾斜爬坡式物料输送设备结构

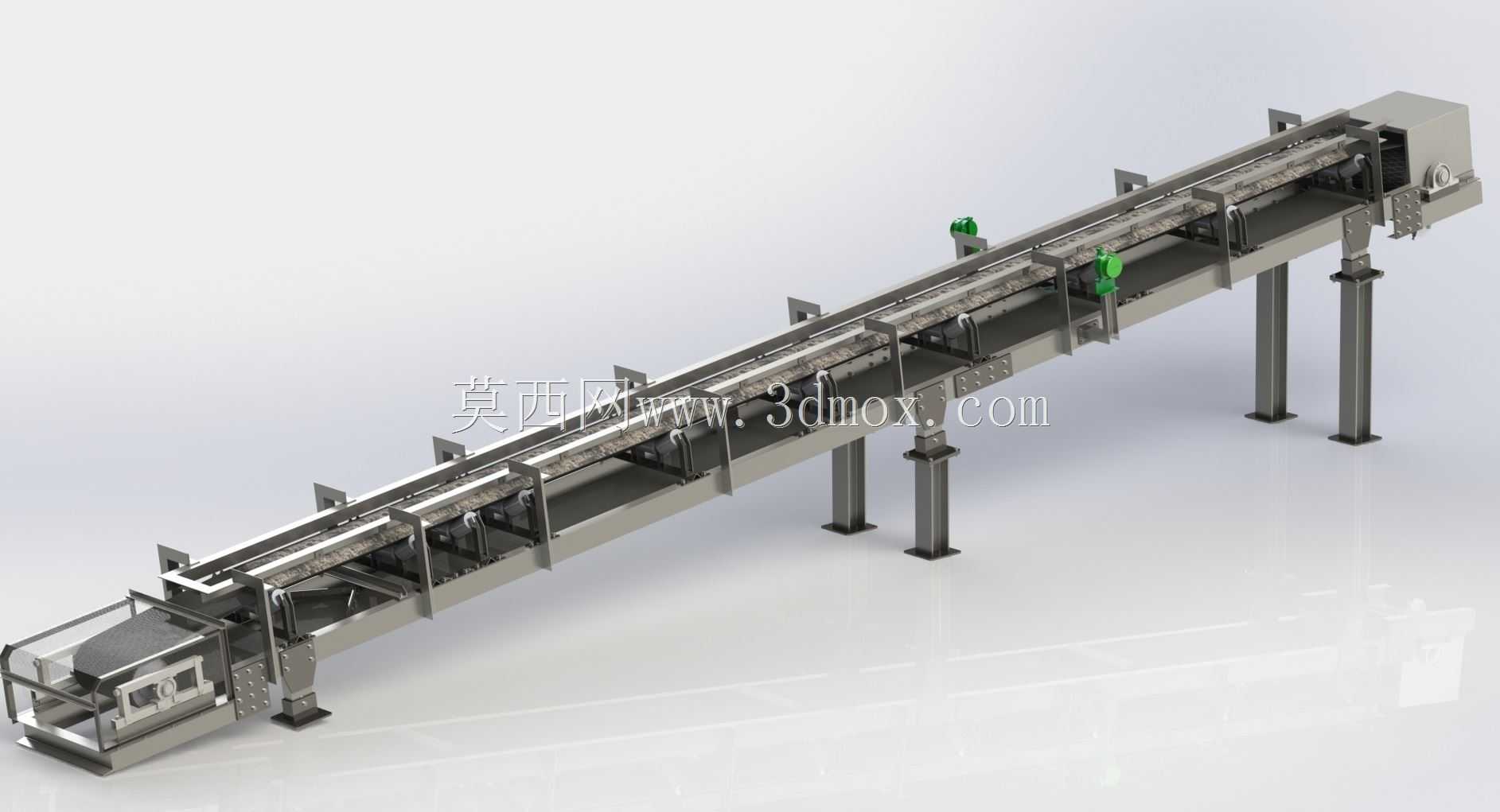

　　在食品加工、包装分拣、日化生产等连续化作业场景中，受车间场地高差、工序排布高度差限制，水平输送设备往往无法满足跨高度的物料转运需求，这类带固定坡度的输送结构，正是为解决不同作业工位间的高度差物料传递而设计。整套设备采用7度倾斜角设置，这个角度是经过多场景物料输送验证的合理取值，既不会因坡度过大导致输送面上的盒装、袋装、规整块状物料出现下滑移位，也不会因坡度过缓造成设备整体长度过长，占用过多车间横向安装空间。从支撑结构来看，设备采用多组方管焊接支腿作为承载基础，不同位置的支腿高度随输送坡度逐段变化，每根支腿底部都配置了可调脚杯，安装时可通过脚杯的螺纹调节补偿地面平整度误差，保证输送机架体整体处于设定的倾斜角度，

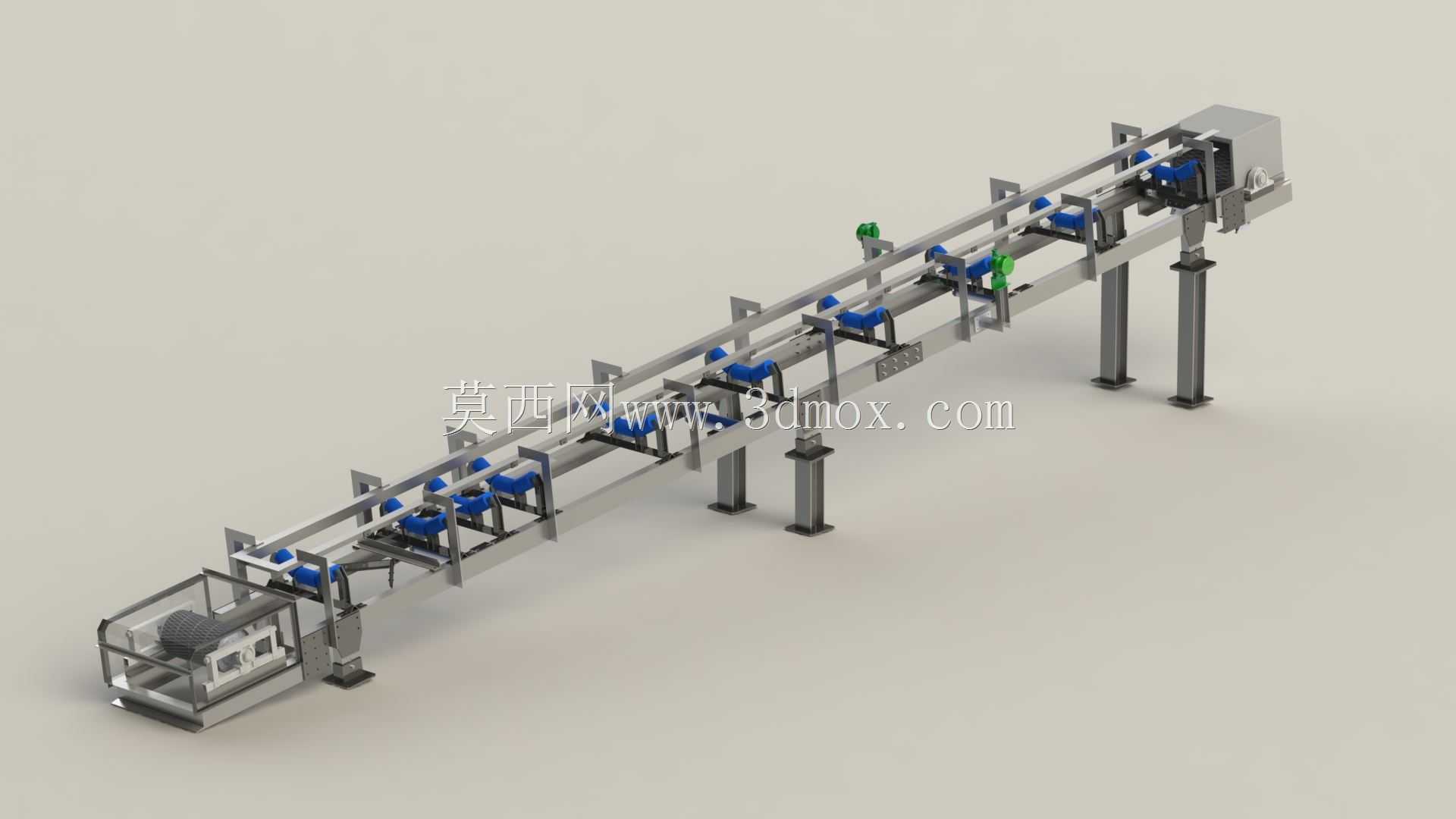

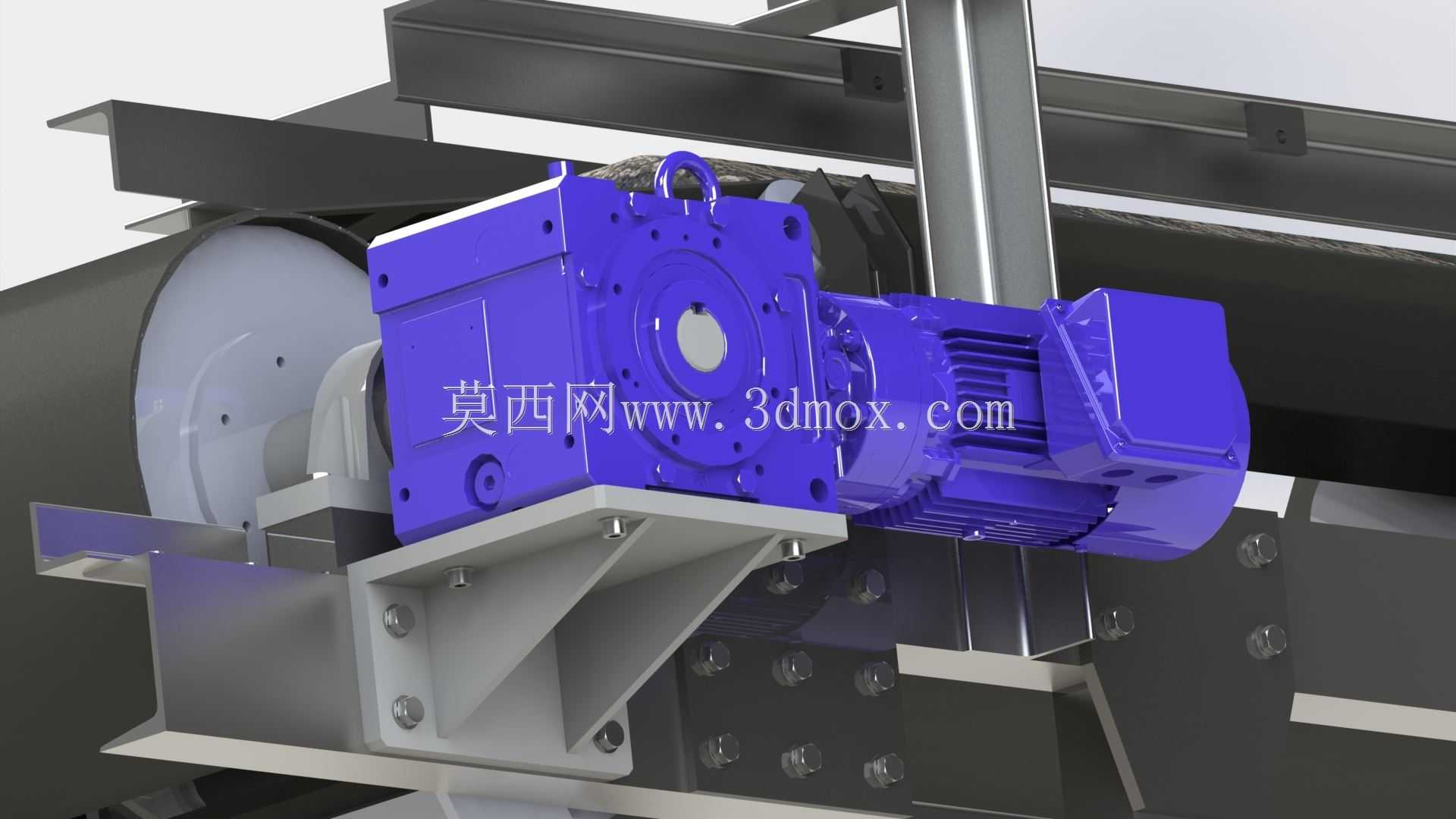

　　避免因架体倾斜偏差导致皮带跑偏、物料偏移的问题。架体主体采用标准工业铝型材搭配钣金折弯件组装，侧边设置的多组蓝色部件是皮带导向托辊与防偏挡轮，沿输送方向等距排布的托辊承担输送面的承载作用，可根据输送物料的单重调整托辊排布密度，针对较重的工业工件可缩小托辊间距提升承载能力，针对轻量的包装类物料可适当放大间距降低制造成本；侧边的防偏挡轮紧贴输送皮带边缘，可抵消皮带长期运行产生的横向窜动，减少皮带磨损与跑偏停机的概率。设备的驱动端设置在坡度较高的出料端位置，采用减速电机直连驱动辊的结构，高位置布置驱动单元可让皮带的承载段处于拉紧状态，避免低位置驱动时皮带松垮打滑的问题，驱动端外部设置钣金护罩，既可以防护传动部件避免杂物卷入，

　　也能防止车间操作人员误触转动部件造成安全隐患。设备的较低端为进料位置，对应上游生产设备的出料口高度，可直接承接上游工序产出的成品或半成品，沿倾斜输送面抬升后送入下游的包装机、分拣台或者缓存料仓位置，架体上设置的绿色小型部件是物料检测传感器的安装支架，可根据实际检测需求安装光电开关或者接近开关，实现物料到位检测、堵料报警、运行联动控制的功能，无需额外在车间现场焊接支架，减少现场安装的改造工作量。从安装边界来看，这类输送设备的宽度可根据输送物料的外形尺寸调整，常规适配300mm到800mm宽度的输送皮带，支腿的横向跨距控制在合理范围，安装时无需对车间地面做特殊预埋处理，仅需通过膨胀螺栓固定支腿底部的脚杯固定板即可完成固定，

　　设备的两侧预留了标准的铝型材槽位，可根据后续工艺需求加装侧边挡边、物料导流板、计数装置等附属配件，不需要对主体架体做二次打孔焊接。在实际生产线排布中，这类坡度输送机常和水平输送线、转弯输送机搭配组成完整的物料输送网络，相比垂直提升机，它的输送过程更平缓，不会对易碎、易刮花的物料表面造成损伤，输送过程中物料始终处于平稳的皮带承托面上，可在输送过程中同步完成喷码、外观检测、冷却风干等工序，不需要额外设置中转工位，能有效压缩生产线的整体占地面积，减少物料中转的人力投入。设计这类输送结构时，需要重点核算倾斜角度与物料静摩擦系数的匹配关系，针对表面光滑的物料可在皮带表面增加防滑纹或者挡条，避免输送过程中物料下滑，同时要根据输送长度核算驱动电机的功率，长距离输送时还要考虑皮带张紧机构的设置位置，保证皮带长期运行的张紧力稳定，减少日常维护的调整频次。
