车库门电气系统配套木构框架结构

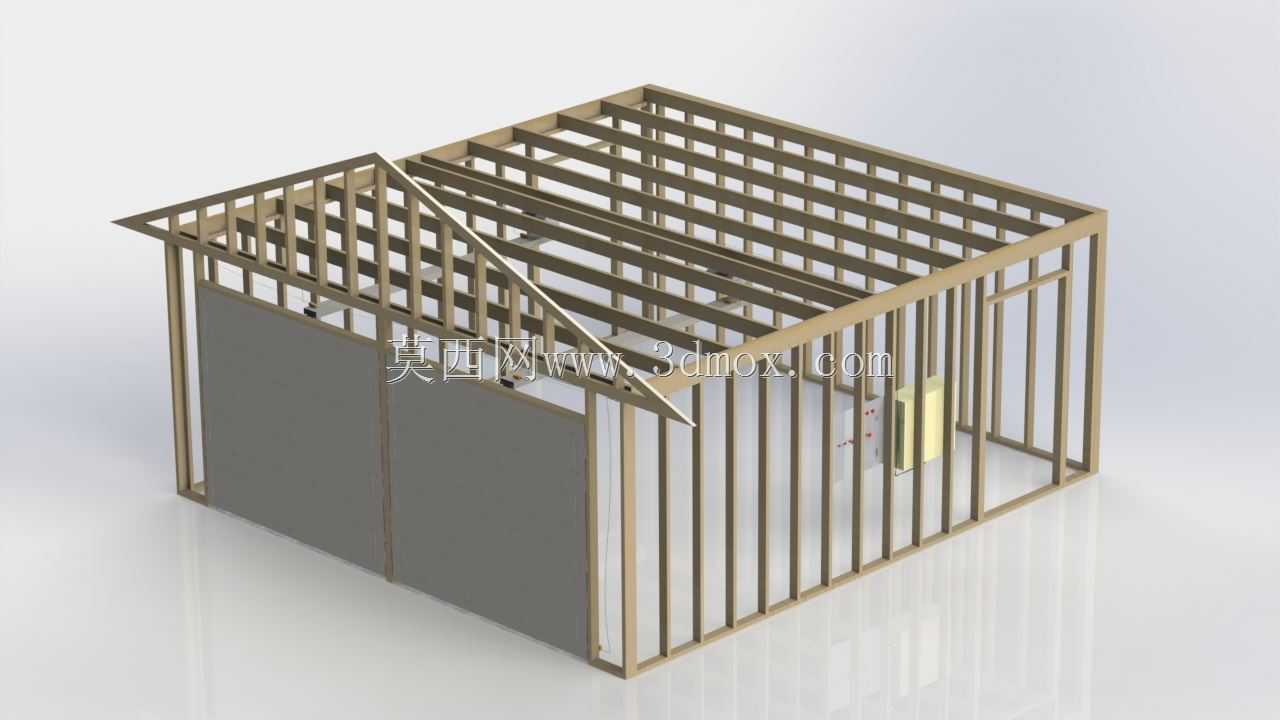

　　这套结构针对民用独立车库的电气系统布设需求设计，核心承载部分采用双坡屋架式木构框架，适配常规单车位独立车库的上部安装空间，框架横向总跨度匹配常见2.4米宽车库门洞的上部结构尺寸，纵向进深覆盖车库入口到内部3米的布线区域，所有横向龙骨的间距统一设置为400毫米，既满足木质构件的承重抗形变要求，也为电气线路的穿管固定预留了标准化的安装点位。框架的竖向支撑柱采用通长布置方式，柱底与车库地面的预埋固定件直接连接，柱顶与屋架下弦做榫接加金属角码加固，整体结构的静态承重冗余量达到1.5倍，可承载布线管线、感应开关、照明模组以及车库门提升机构的上部挂载重量，不会因长期负载出现框架形变偏移。

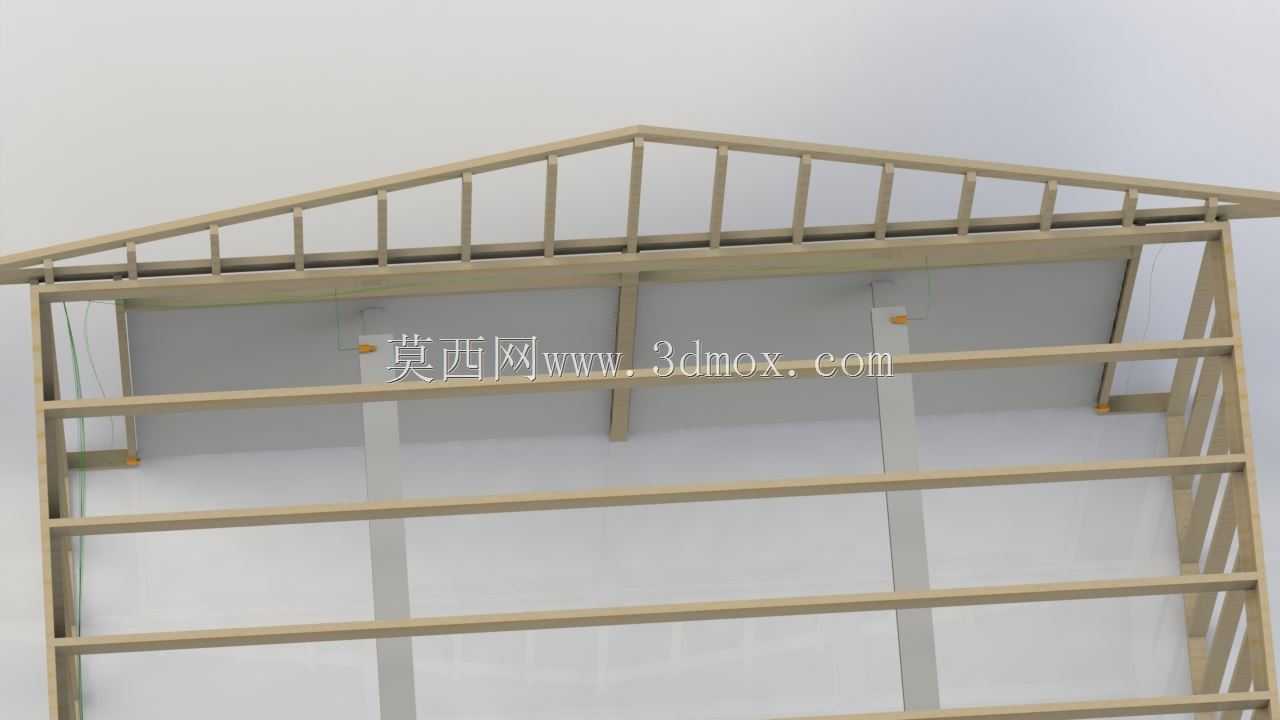

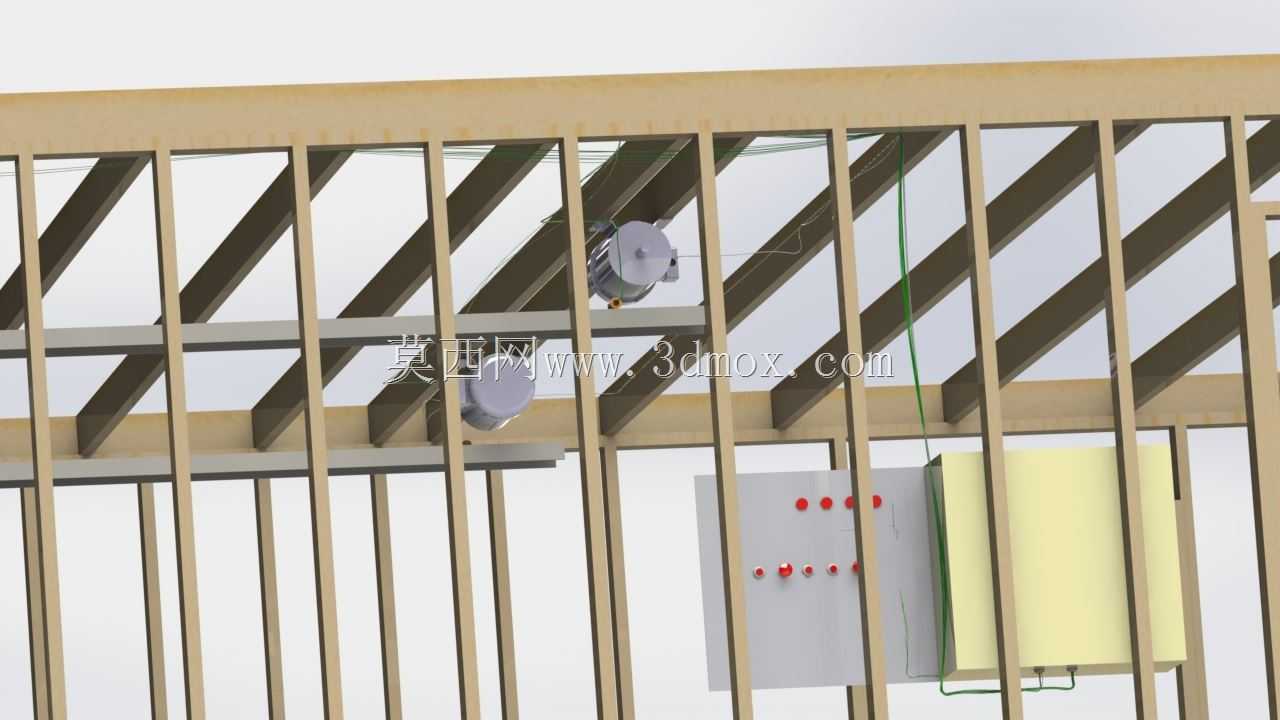

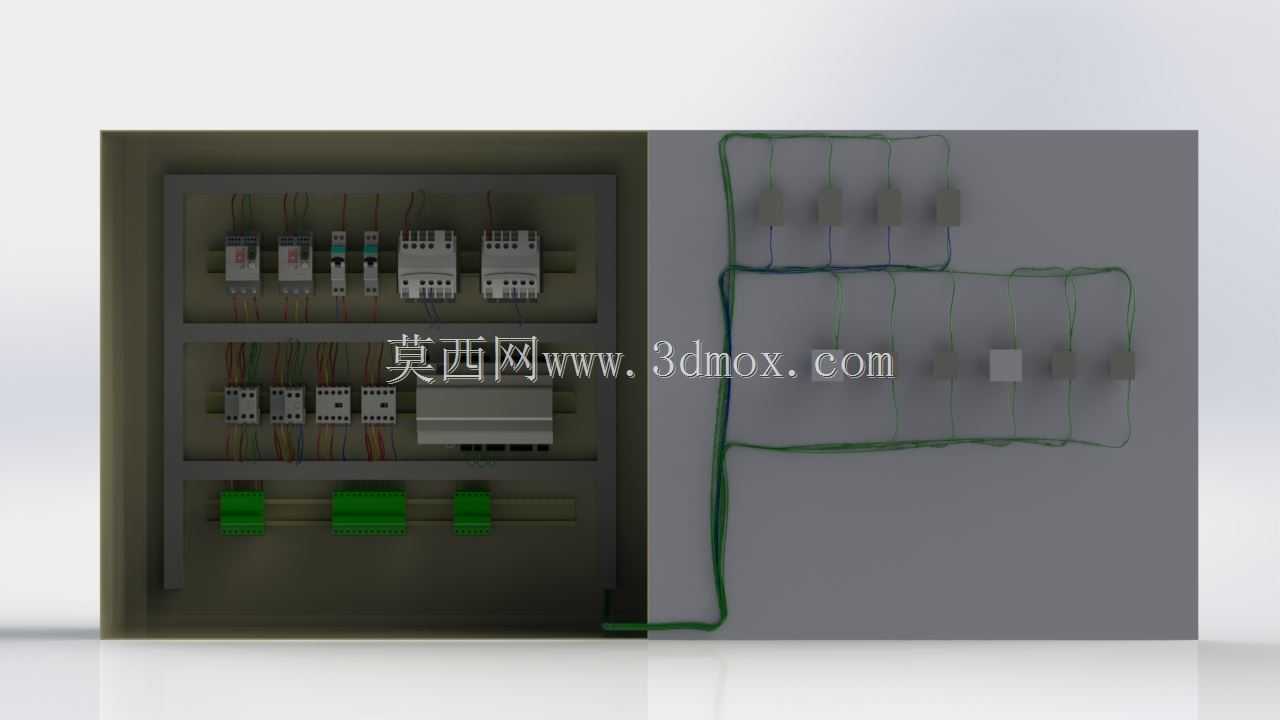

　　在电气系统的适配设计上，框架的每根横向龙骨都提前预留了穿线缺口与管线固定卡扣位，从车库门的安全感应回路、照明供电回路、门机控制回路到备用的充电桩预留回路，都能沿着龙骨的预设路径规整布设，避免线路交叉缠绕带来的安全隐患。屋架的三角腹杆区域专门预留了门机传动机构的安装空间，不会出现框架构件与传动链条、导轨的运动干涉，同时在两侧立柱的对应位置预留了安全光栅、手动解锁装置的安装孔位，所有孔位的位置公差控制在±2毫米范围内，现场安装时不需要二次打孔裁切，能大幅缩短现场施工的周期。

　　从实际应用场景来看，这类带电气适配设计的木构框架主要适配低层自建房、别墅配套的独立车库，相比传统的现场裁切木龙骨再临时布线的施工方式，这套预设计的框架结构能让电气布线的规整度大幅提升，后期线路检修时可以直接沿着预设的龙骨路径排查故障，不需要拆解大面积的吊顶封装结构。框架的所有木质构件边缘都做了圆角倒角处理，避免穿线时划破管线绝缘层，在靠近车库门轨道的一侧，龙骨上还预留了行程开关的触发挡片安装位，挡片的位置可以根据门体的实际行程做前后微调，适配不同提升高度的车库门安装需求。

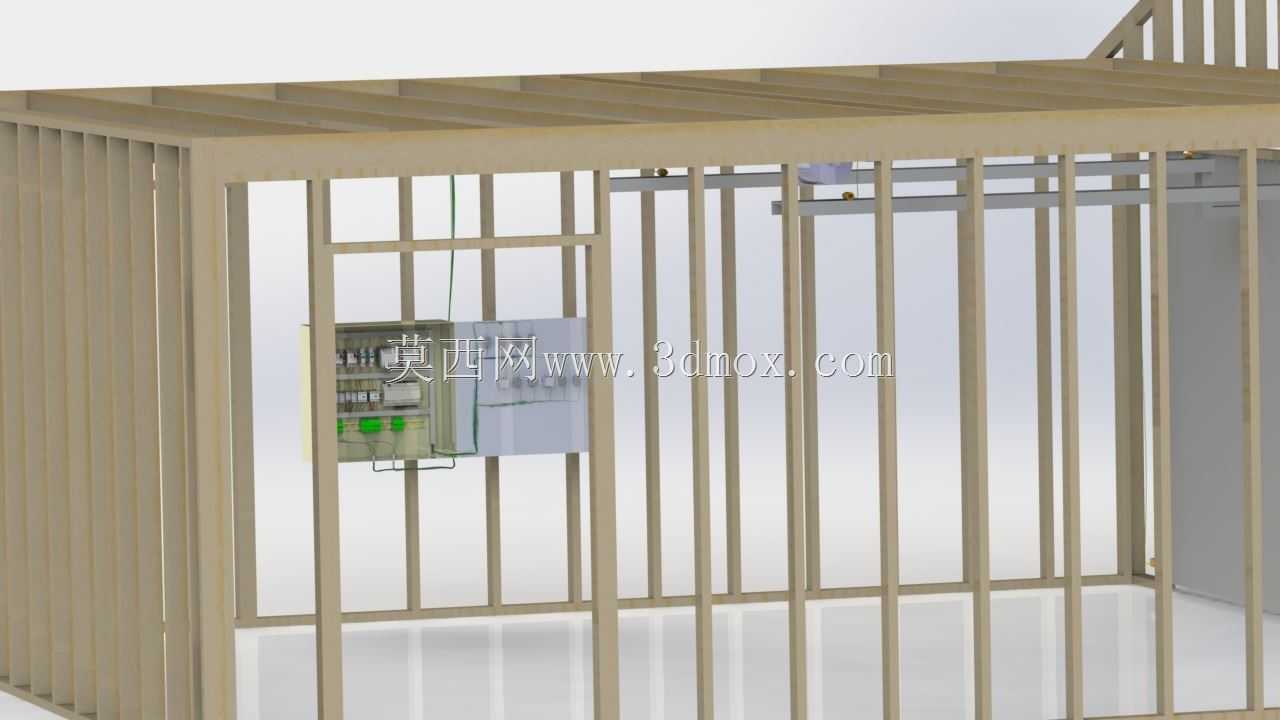

　　设计过程中重点考虑了电气系统的电磁兼容问题，强电供电回路与弱电控制回路的布设路径分别布置在不同的横向龙骨上，两类线路的间距保持在150毫米以上，避免强电线路的电磁干扰影响门机控制信号、安全感应信号的传输稳定性。框架顶部的屋架上弦区域预留了照明灯具的安装底座，底座位置对应车库入口的居中区域，能保证车库入口区域的照明照度满足夜间进出的视线要求，同时在两侧立柱的下部预留了应急照明、墙壁开关的接线点位，所有接线点位都预留了150毫米的冗余线长，方便后期接线操作。

　　安装边界方面，这套框架的整体安装高度从地面到屋架顶点为2.8米，适配常规车库2.6米的净空高度要求，框架两侧与车库墙体的间隙预留了20毫米的调整量，可适配墙体施工存在的少量尺寸偏差，不需要对墙体做额外的剔凿处理。所有构件的连接节点都采用隐藏式设计，固定用的角码、螺丝都不会突出构件表面，后期做石膏板封装或者木饰面包覆时，不需要额外做找平处理，能直接贴合框架表面完成装饰层施工。针对车库内可能出现的潮湿、凝露问题，框架与墙面、地面接触的部位都预留了绝缘防潮垫片的安装位，避免木质构件长期接触潮气出现腐朽，同时也能避免电气系统出现接地漏电的隐患。
