三脚架支撑式淡水雾化喷淋装置结构设计

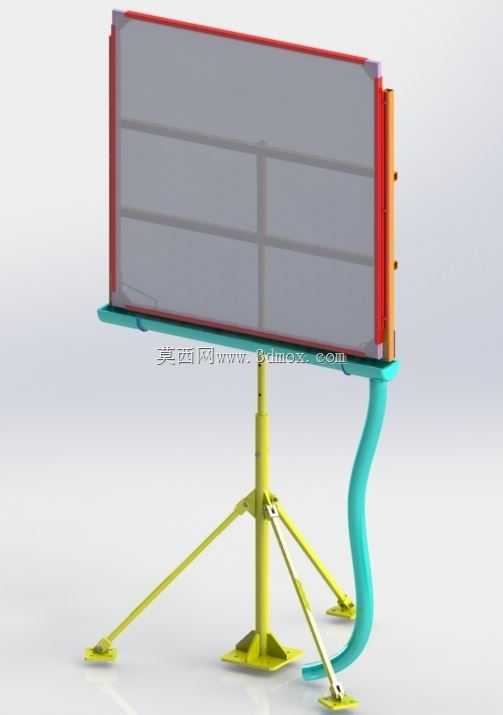

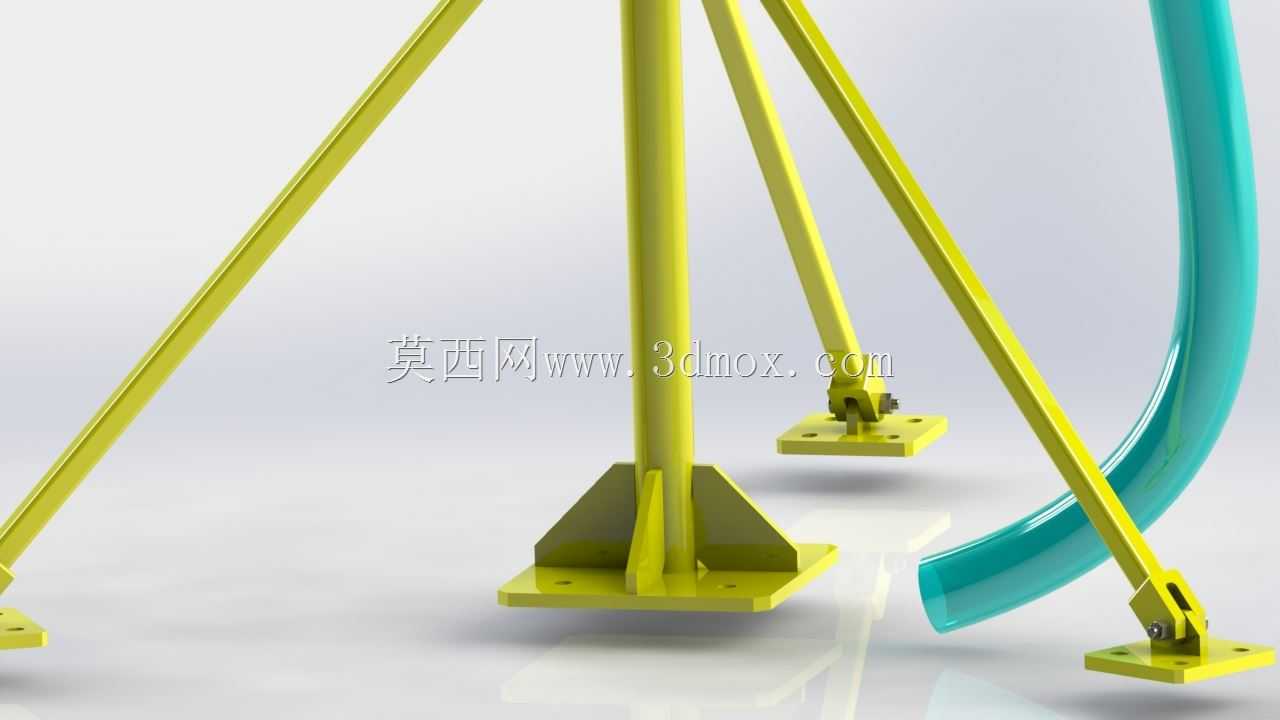

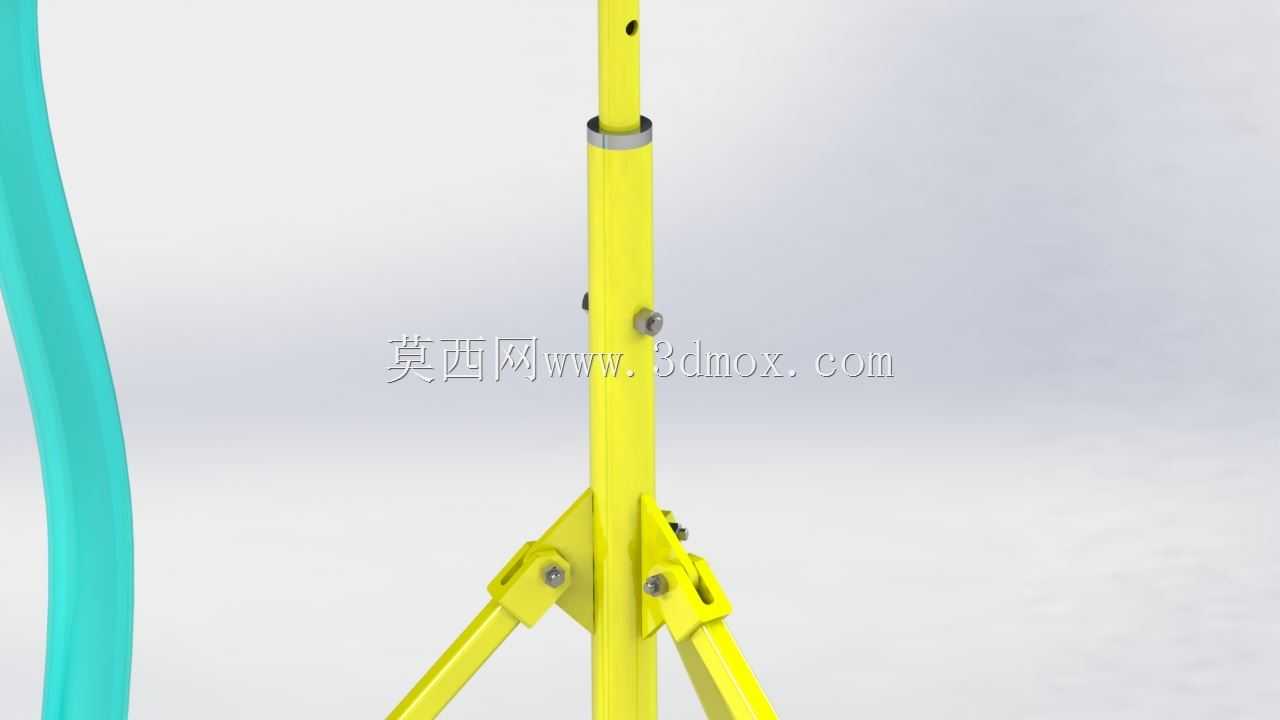

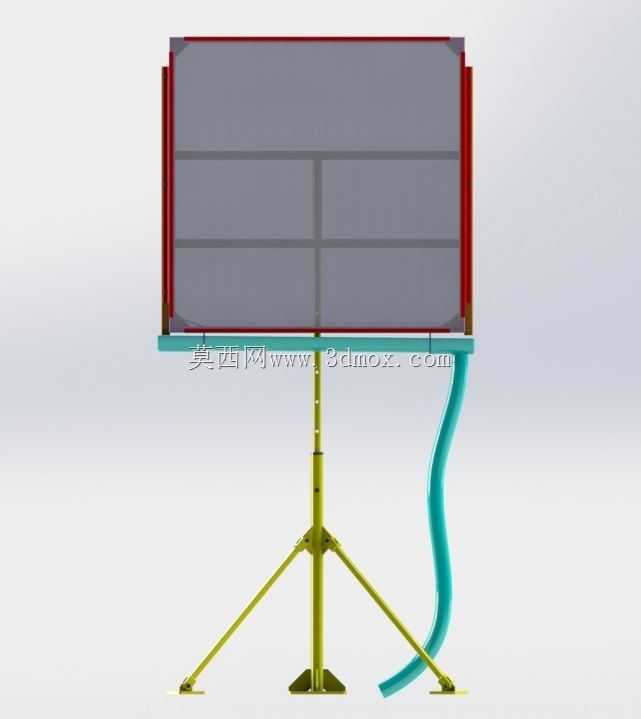

　　在户外作业扬尘管控、农业种植区域增湿降温、露天场地小范围降尘等场景中，这类带支撑结构的淡水雾网装置是实用性极强的作业配套设备。不同于大型喷淋塔、固定式造雾机的高部署成本，这款装置主打轻量化快速部署，不需要做复杂的混凝土基础固定，单人即可完成搬运与架设，适配临时作业点、零散种植区块、小型施工围挡段的水雾覆盖需求。从结构设计逻辑来看，整套装置采用分体式装配思路，底部支撑选用三脚架式落地结构，三个支脚末端做了加宽的接地支撑面，即便在不太平整的泥土地、硬化铺装地面上，都能通过调整支脚的展开角度获得稳定的支撑状态，不会因为外接输水软管的拉扯、轻微的侧向风力出现倾覆。支撑立柱与三脚架的连接节点采用焊接加紧固件锁止的组合结构，

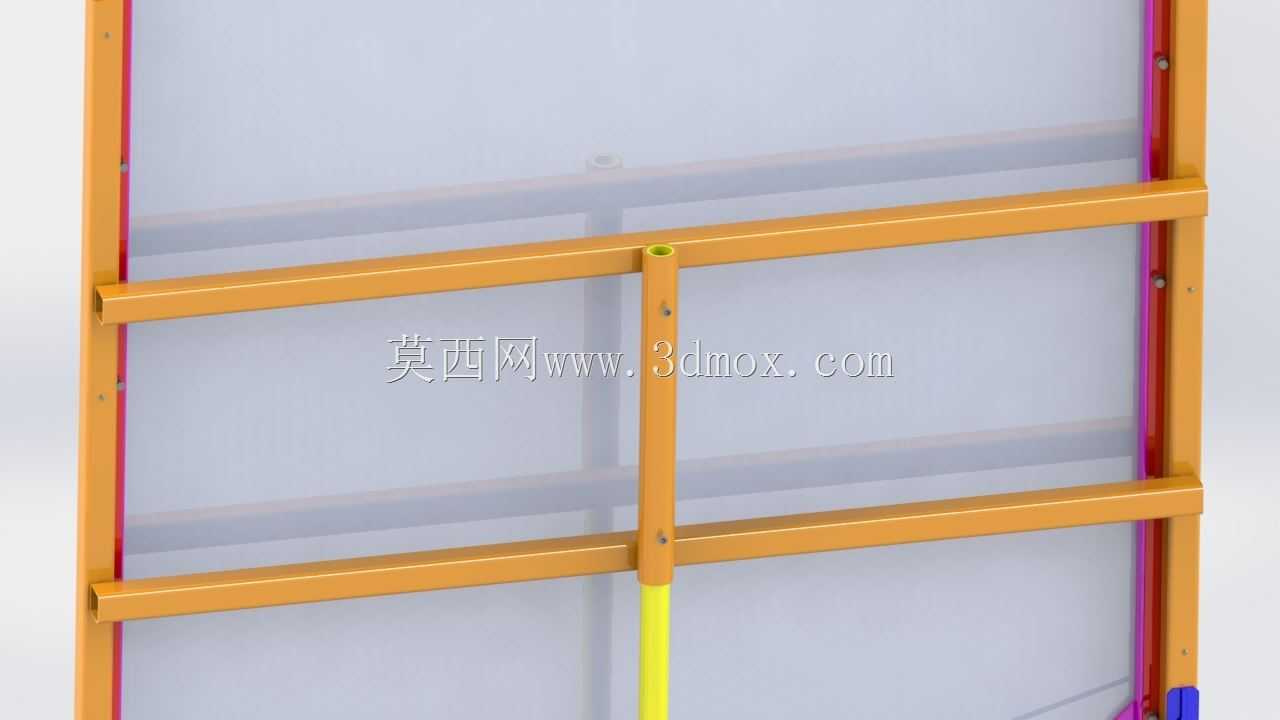

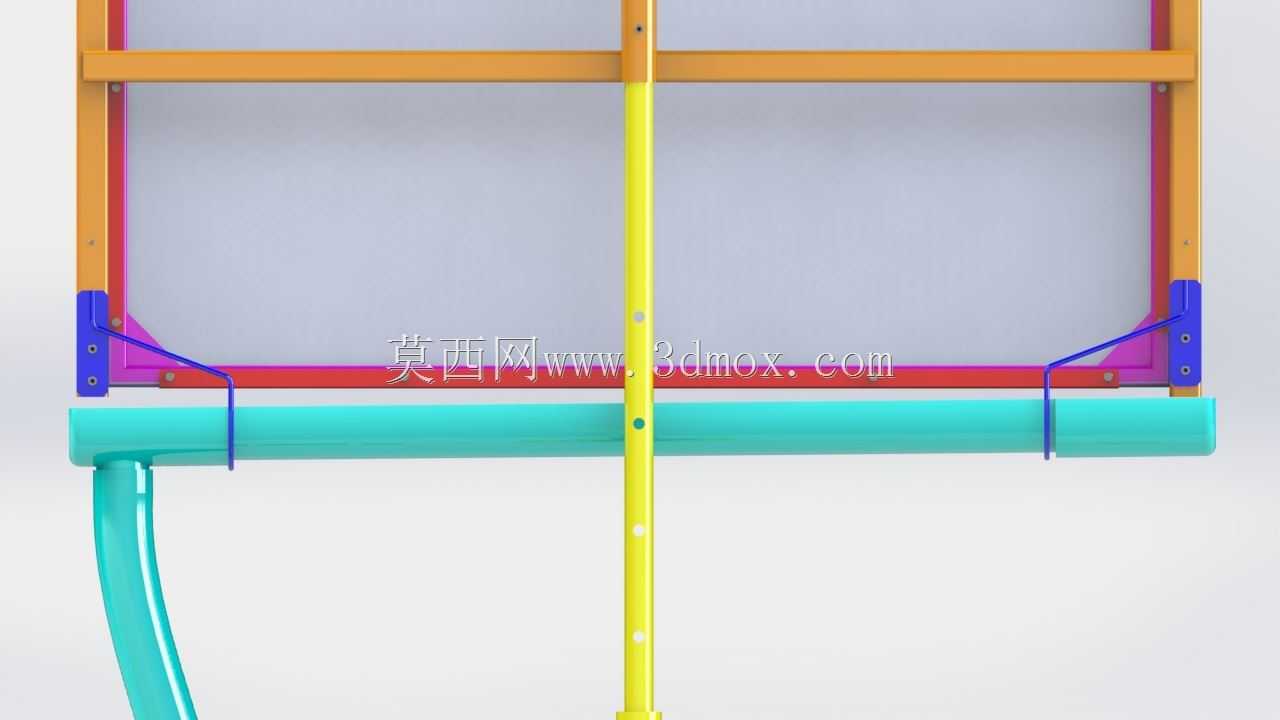

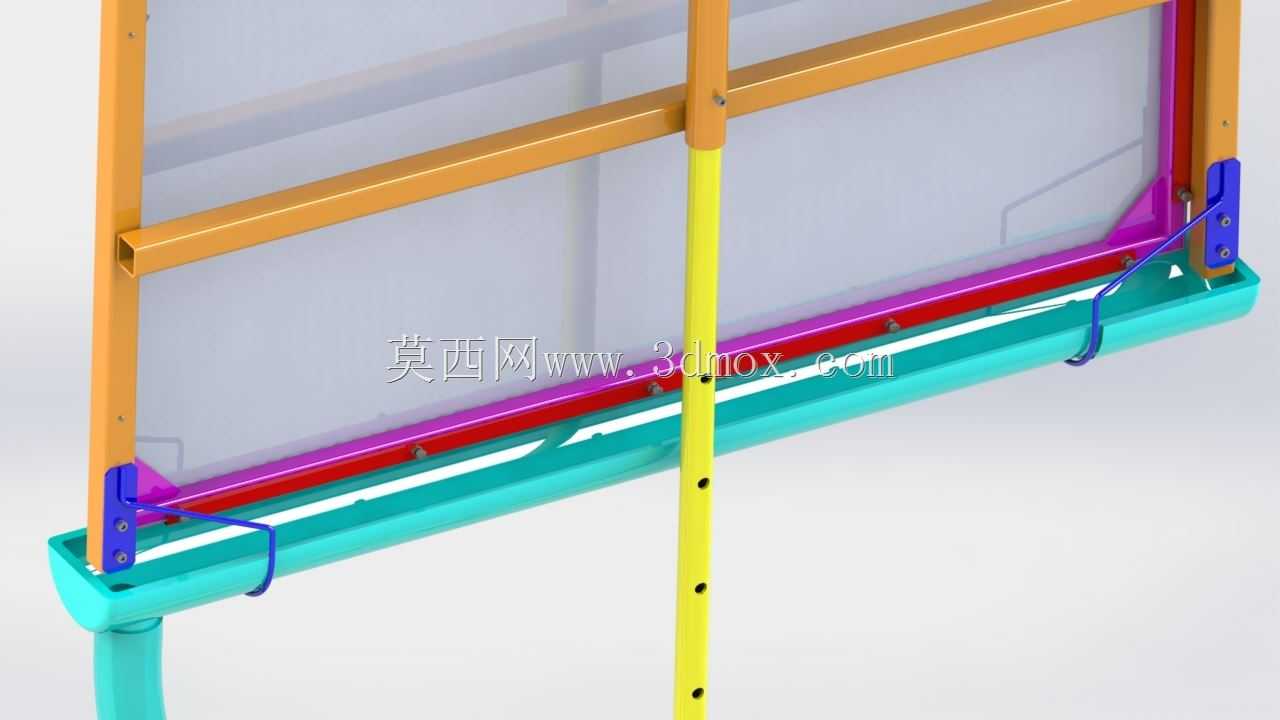

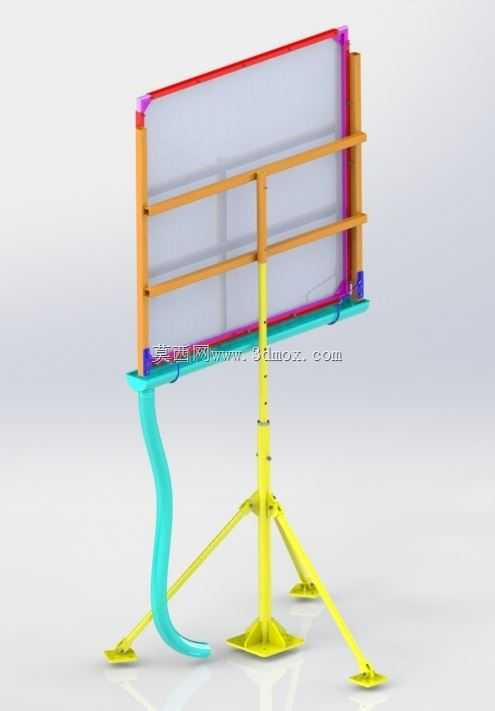

　　既保证了立柱垂直方向的承载强度，也能根据实际作业的高度需求，在一定范围内调整网面的安装高度，适配不同的水雾覆盖高度要求。核心的雾网承载框架采用矩形边框设计，框架边缘做了包边加固处理，网面张紧后固定在边框内侧，边框侧边预留了输水支管的安装位，输水软管从立柱侧旁引接至框架侧边的布水通道，压力淡水从布水通道的微孔喷出后，直接附着在网面表面形成均匀的水膜，当含尘气流穿过网面时，粉尘颗粒会被水膜吸附截留，顺着网面流落至下方收集区域，相比无网直喷的造雾方式，能大幅减少水雾的无组织飘散，提升水资源的利用效率，也避免周边区域出现过度积水的问题。框架与支撑立柱的连接部位做了可俯仰调整的铰接结构，作业时可以根据现场的主导风向、扬尘产生点的位置，

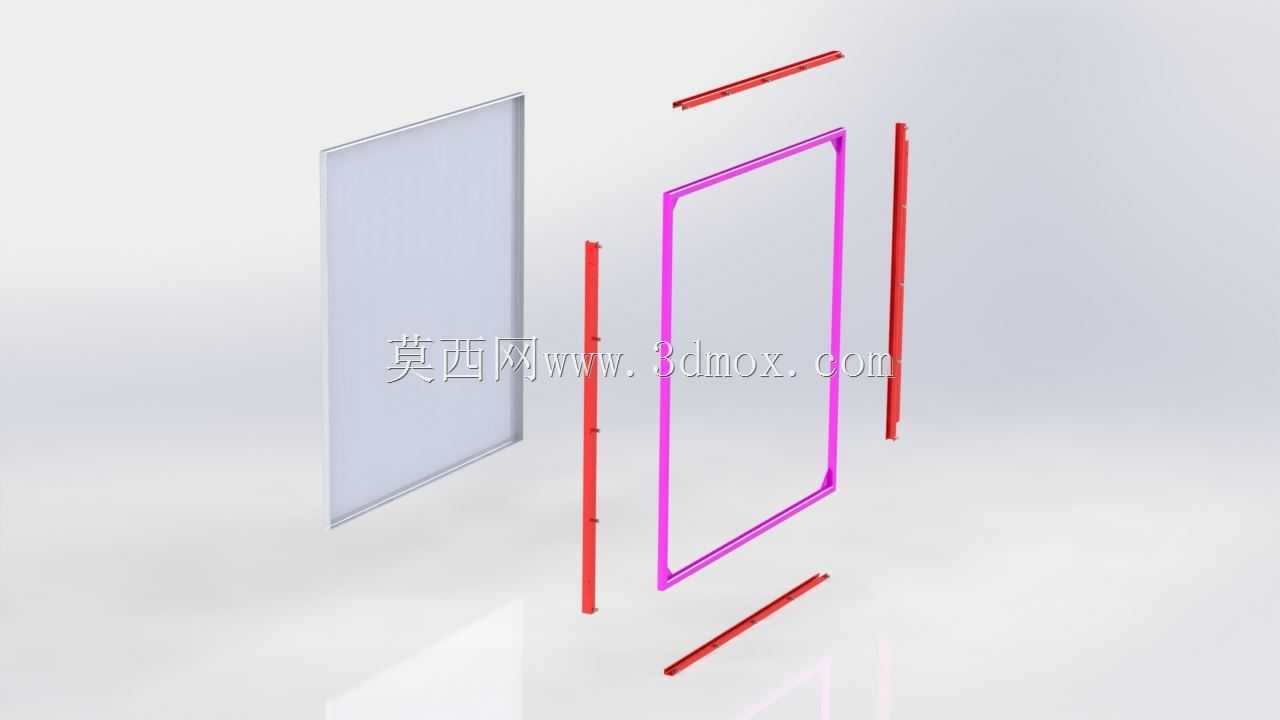

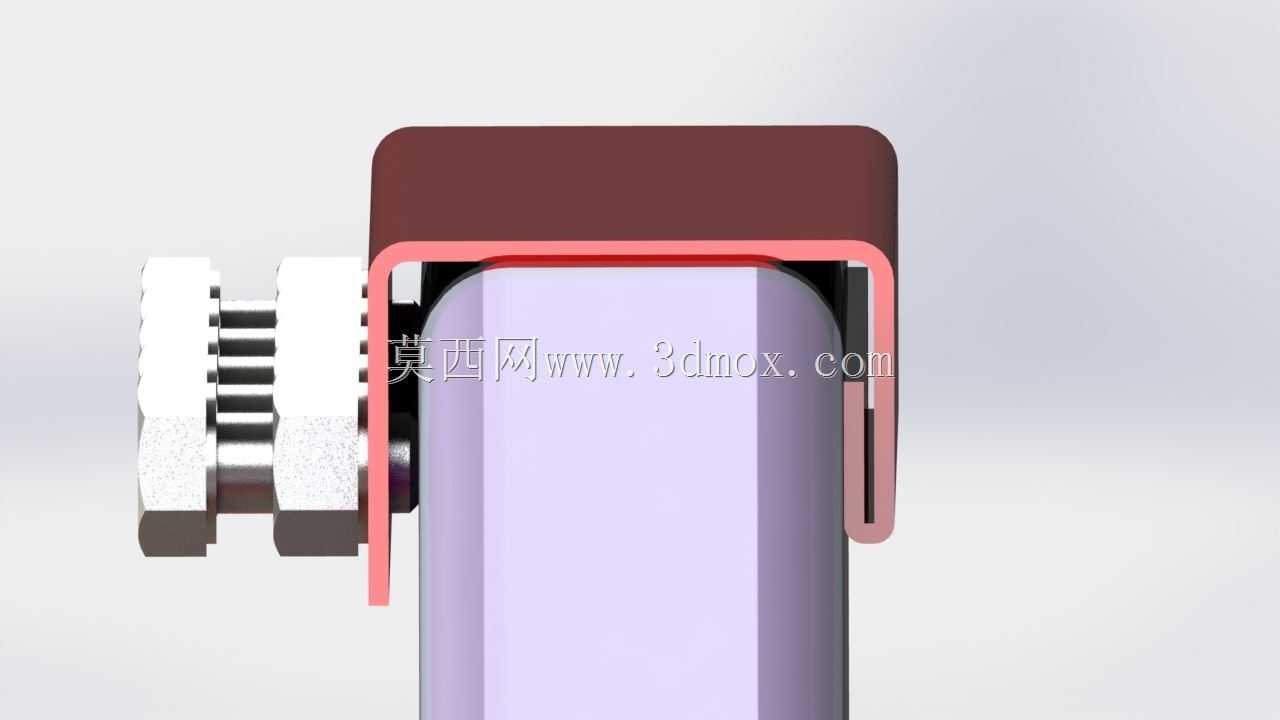

　　调整网面的倾斜角度，让含尘气流可以更充分地接触网面水膜，提升截留效果；非作业状态下也可以将网面翻转至与立柱平行的状态，减少装置的整体占用空间，方便转场搬运。整套装置的净过流网面尺寸基准为1平方米，可根据实际需求扩展至最大2米×1米的规格，扩展时仅需更换对应长度的边框杆件与网面，不需要改动底部支撑与立柱结构，零部件的通用化程度较高，能降低备件储备的成本。结构连接上，主承力的支脚、立柱、边框主杆件之间采用焊接工艺形成刚性连接，保证整体结构的抗形变能力，而网面压条、角度锁止件、输水通道固定件等需要拆装更换的部位，统一采用螺钉加螺母的紧固件连接方式，日常维护更换损坏的网面、密封件时，不需要动用焊接设备，用常规的扳手、螺丝刀即可完成操作，

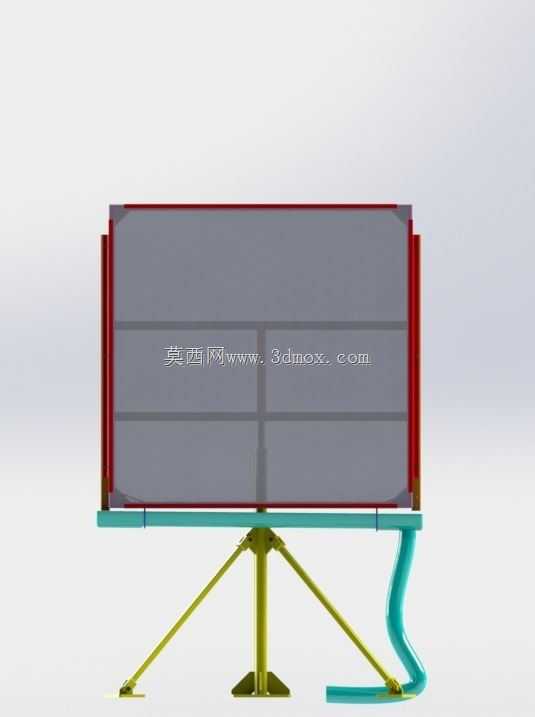

　　降低了现场维护的门槛。在安装边界上，三脚架完全展开后，三个支脚的接地外接圆直径约为1.2米，架设时仅需要预留对应范围的平整地面即可，不需要额外的锚固结构，网面调整至垂直状态时，整体装置的顶部高度约为1.8米，不会对周边的人员通行、小型设备转运造成遮挡；输水接口采用常规的通用软管快接结构，可直接对接现场的常规淡水供水管路，不需要额外配置变径接头，供水压力维持在常规市政自来水压力区间即可正常工作，不需要额外配置高压增压泵，进一步降低了部署的配套成本。实际使用中，这类装置除了降尘用途外，也可用于夏季露天作业点位的周边降温，网面形成的均匀水膜在自然通风状态下会持续蒸发吸热，让穿过网面的气流温度降低3-5摄氏度，在作业点周边形成相对凉爽的微气候环境；在农业育苗、花卉种植区域，也可通过调整供水压力，让网面形成更细密的水雾飘散效果，提升区域空气湿度，满足特定作物的生长环境需求。设计过程中特意规避了复杂的曲面结构与特殊定制型材，所有杆件均采用常规规格的金属型材加工，下料、焊接、打孔都可以在常规的机加工车间完成，不需要开模定制特殊零部件，整体加工成本低，加工周期短，适合小批量快速生产投放，也方便用户根据自身的使用需求，自行对结构进行小幅改装调整，比如在支脚位置加装配重块提升抗风能力，或者在网面边框上加装防护网避免异物撞击损坏网面。
