散料长距离带式输送系统结构设计

　　在粮食仓储、建材加工、矿物散料中转这类需要连续转运大宗散状物料的场景里，长距离带式输送系统是衔接储料单元与下游工序的核心中转设备，这套散料输送概念结构，正是针对多仓出料、定点分流的散料转运需求做的整体布局设计，区别于常规单点上下料的通用输送机，这套结构从一开始就围绕多储料仓的出料匹配、长距离输送的路径规划、多点分流的功能实现做了全链路的结构考量。

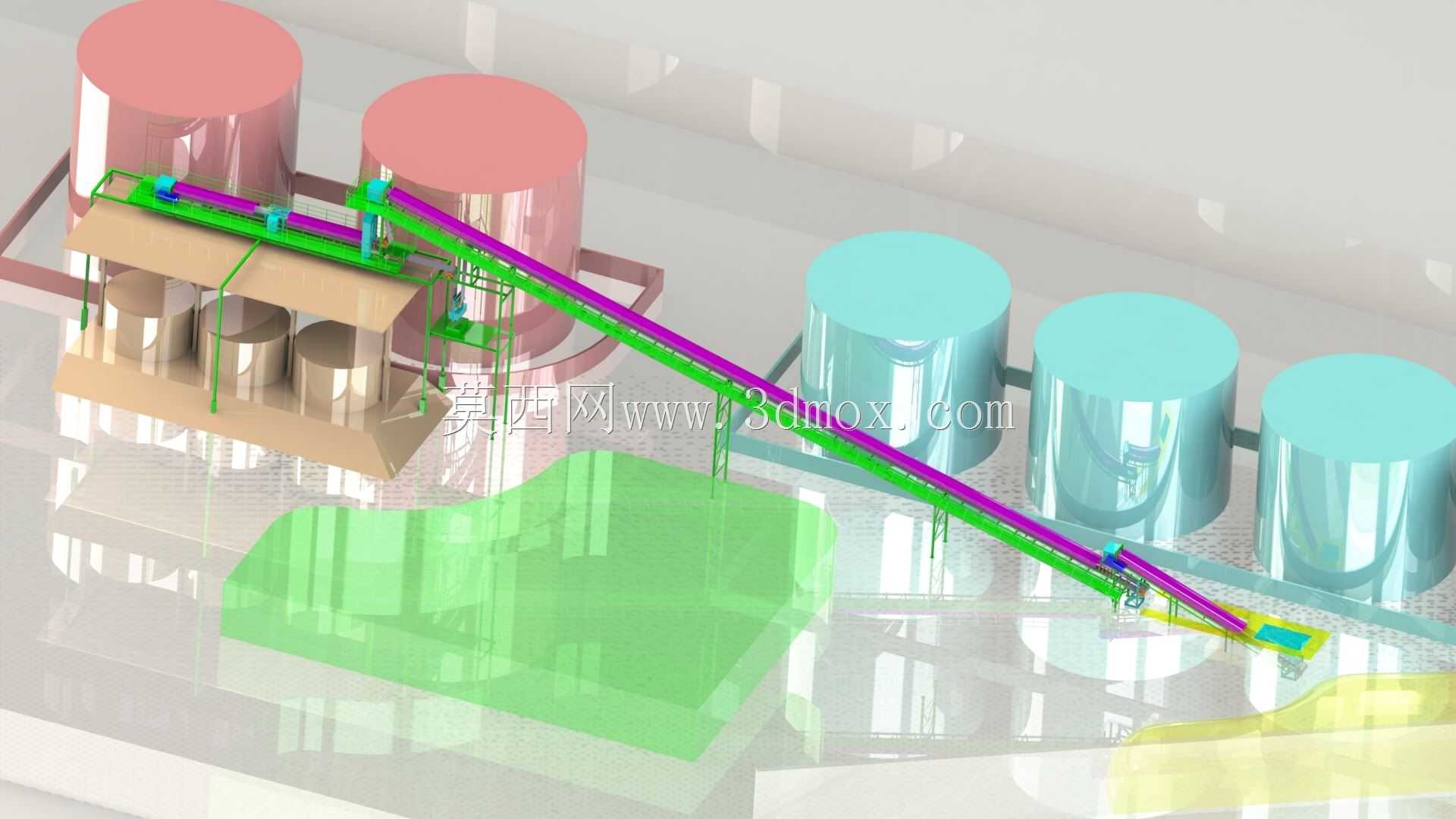

　　从实际用途来看，这套系统承担的是散料从上方储料仓组接料后，沿固定斜向路径长距离输送，再通过末端分流结构将物料分配至不同下游工位的功能，给料段直接衔接上方多组圆柱储料仓的出料口，避免散料转运过程中的溢料、撒料问题，斜向布置的主输送段可以直接跨越厂区内的设备高差、场地通道，不需要额外搭建中间转运平台，减少散料多次转运产生的破碎、扬尘与物料损耗。

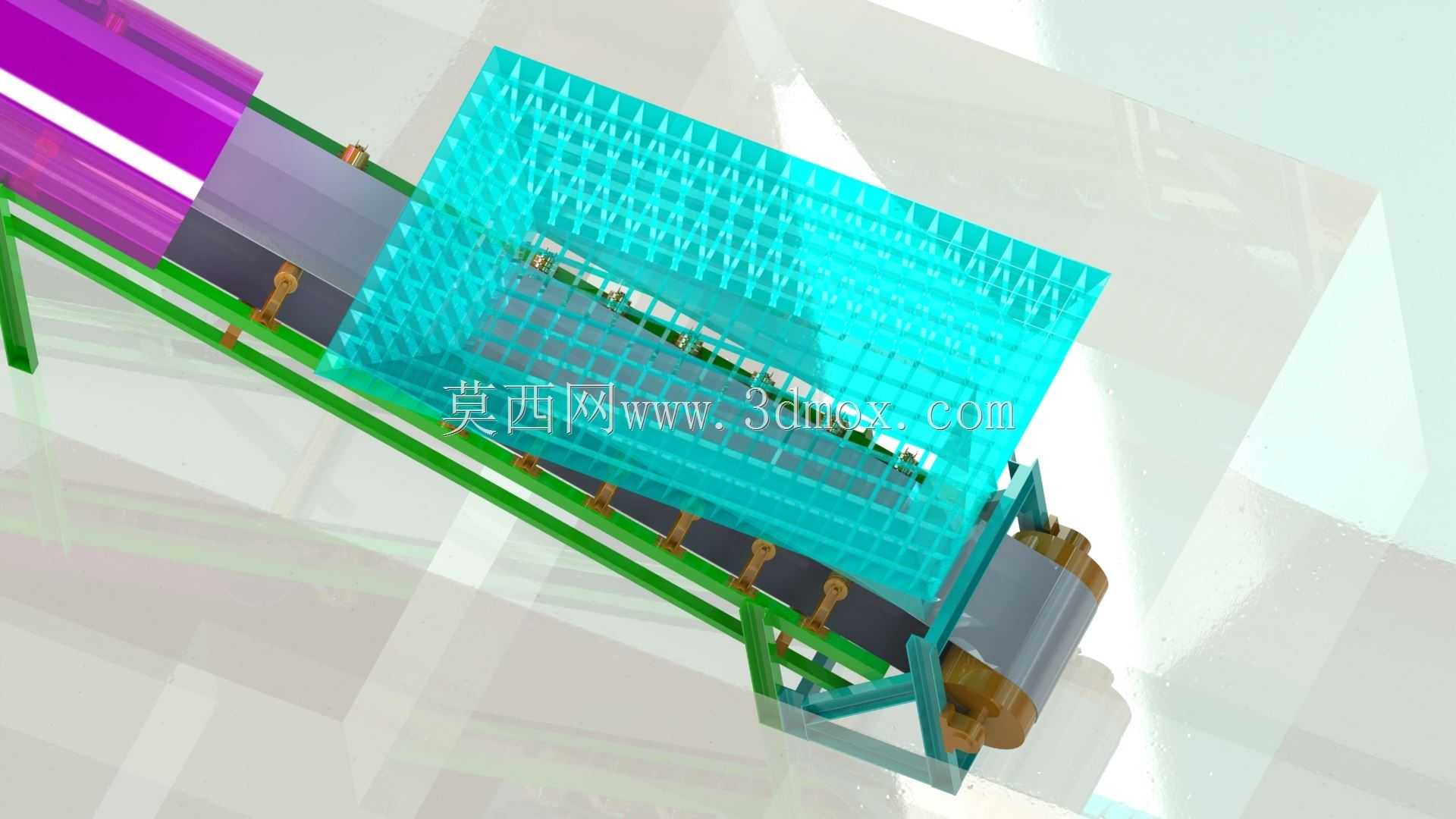

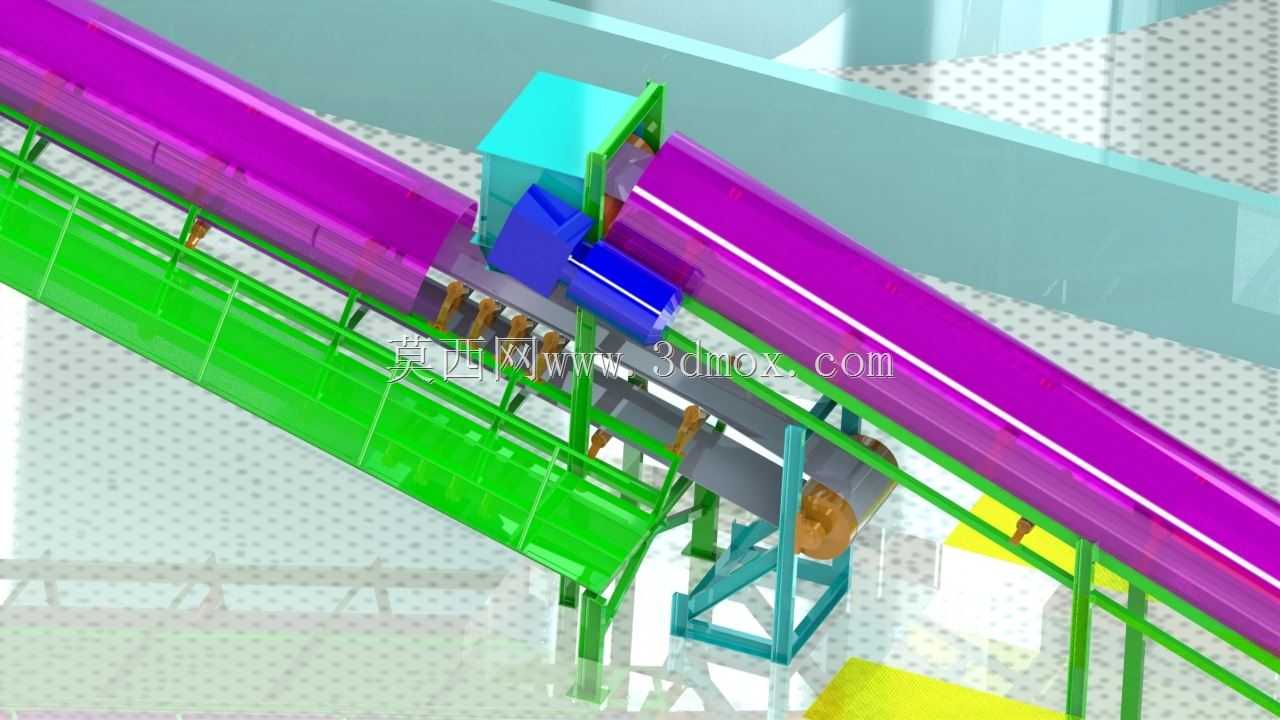

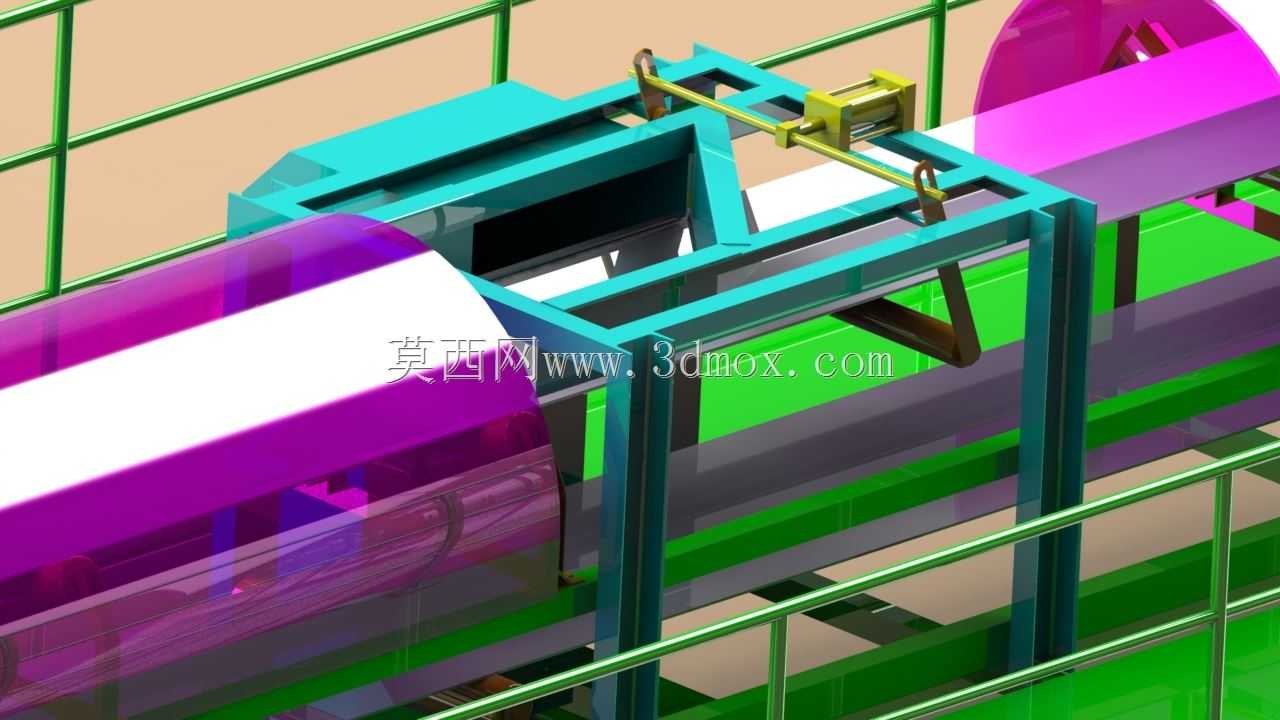

　　功能特性上，这套结构整合了多个散料输送的常用功能模块：接料段配置的专用料斗，针对储料仓出料的冲击做了倾斜导料面设计，能让仓内落下的散料以相对平缓的速度落到给料机皮带上，避免大落差落料对皮带的冲击损伤，也能减少落料时的粉尘外溢；斜带犁式卸料结构可以根据生产需求，在输送路径的指定位置将皮带上的散料分流至侧面的出料口，不需要整条皮带停机就能实现多点位卸料，适配多工位同时供料的生产需求；末端的分流门结构可以切换物料的流向，根据下游工序的运行状态选择物料的输送去向，避免下游设备故障时物料堆积堵料。

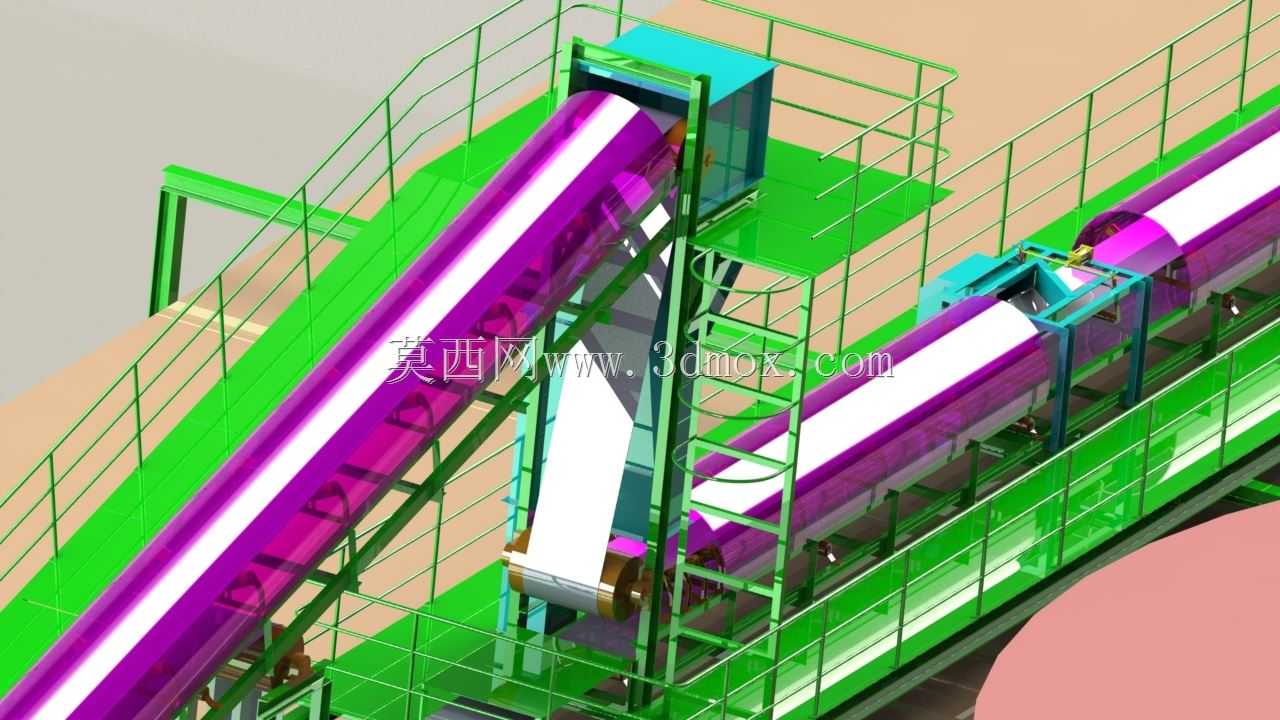

　　设计思路上，这套结构没有采用常规水平输送加垂直提升的组合布局，而是直接采用大倾角斜向主输送路径，在给料机长度10m的接料段完成多仓出料的汇集、导料之后，直接通过长度53m的主输送斜段完成物料的长距离提升与转运，整体布局更紧凑，减少了中间转运设备的投入，也降低了后续设备维护的点位数量；皮带带宽设置为500mm，是综合了散料输送的常规产能需求、皮带运行的稳定性、设备整体占地宽度做的选型，这个带宽下既能满足中小产能的散料转运需求，也不会因为皮带过宽导致设备整体占地过大、驱动功率冗余浪费；结构上所有的托辊组、机架都做了模块化分段设计，长距离的主输送段拆分为多个标准段，方便现场安装时的运输与拼接，也能根据实际场地的高差、路径变化调整局部段的安装角度，适配不同的厂区布局条件。

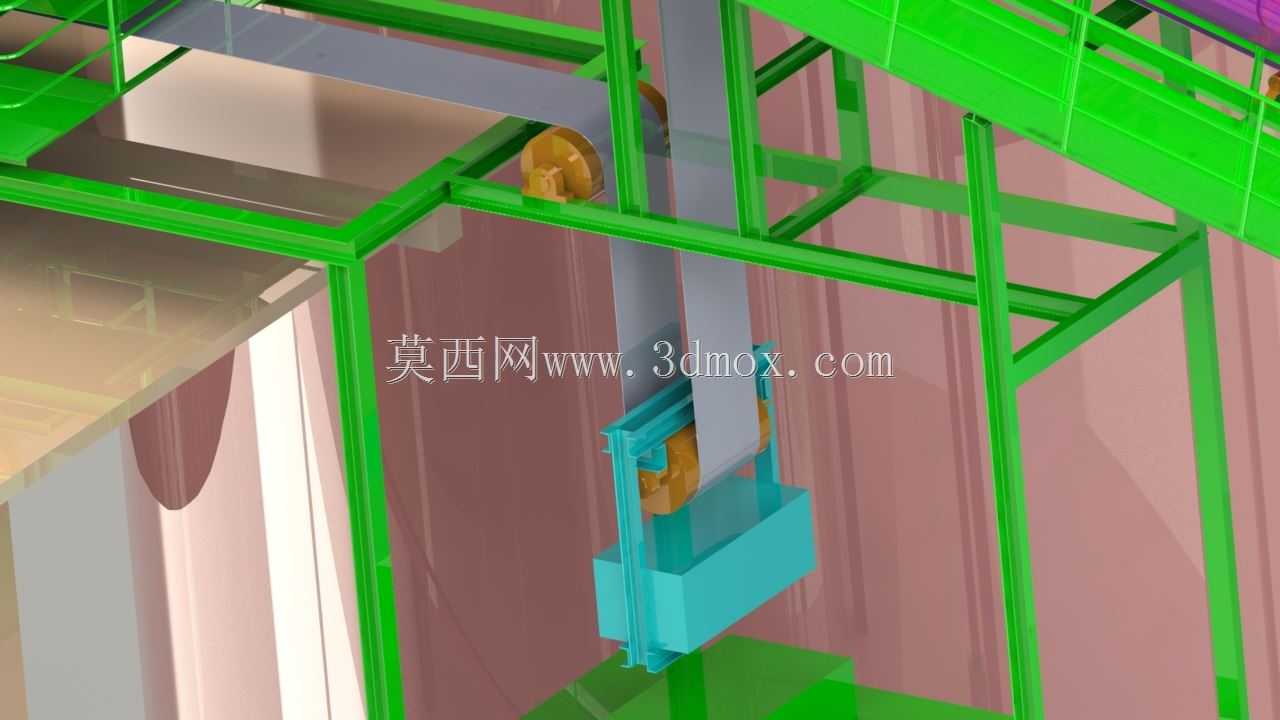

　　外形尺寸与安装边界方面，整套系统的水平投影范围需要覆盖从储料仓组下方到末端分流工位的全部路径，给料段安装在储料仓组的下方平台，机架底部与储料仓支撑平台做刚性连接，保证接料时的结构稳定性，不会因为落料冲击产生晃动；主输送斜段的倾斜角度根据散料的安息角做了匹配设计，避免散料在斜向上输送时出现下滑撒料的问题，斜段的支撑立柱根据现场地面的承重条件做分布，避开地面的管线、其他设备的安装区域；末端分流段的安装位置需要预留足够的操作与维护空间，分流门的执行机构周边不能有其他设备遮挡，方便后续检修调整；整套设备的安装宽度以500mm带宽为核心，两侧预留检修通道宽度，整体安装边界不会过度占用厂区的通行与其他设备布置空间，对于场地紧凑的中小型散料加工、仓储厂区来说适配性很强。

　　从结构细节来看，接料段的料斗内壁做了倾斜顺滑处理，没有直角积料死角，避免散料在料斗内粘附堆积导致堵料；斜带犁的犁头与皮带表面的接触压力做了适配设计，既能保证将皮带上的物料完全刮下分流，也不会因为压力过大过度磨损皮带表面；分流门的转轴位置做了密封处理，避免散料从转轴缝隙漏出；所有的皮带托辊都采用槽型托辊组，能将散料集中在皮带中部，避免长距离输送过程中物料从皮带两侧撒落，同时槽型结构也能提升皮带的输送倾角上限，让斜段布置可以在更大的倾角下稳定运行，进一步缩短输送路径的水平投影长度。
