磁轭装配机压具工装结构设计

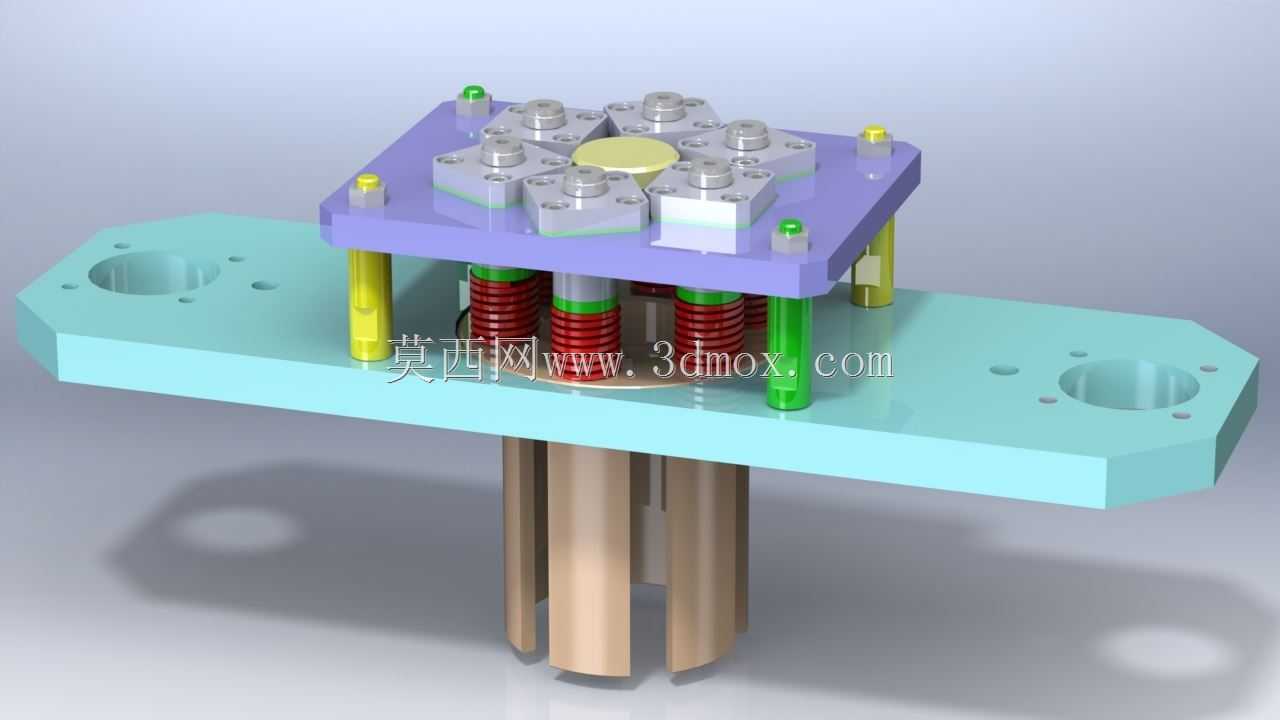

　　在电机核心零部件磁轭的批量装配生产环节，压合工装的定位精度与压合一致性直接决定最终成品的电磁性能与装配良率，这套磁轭装配压具正是针对环形磁轭组件的多工位同步压装需求开发的专用工装结构。从实际产线应用场景来看，该工装主要适配中小型电机定子磁轭与绝缘端板、定位嵌件的同步压装工序，可直接安装在常规台式压力机的工作台面，无需对原有压机设备做结构性改造，适配多数中小规模电机零部件生产车间的现有设备条件，替代传统单螺栓逐点压紧的低效作业模式。整套工装的下层承载板采用长条形平板结构，两侧预留的大直径安装孔可直接通过T型螺栓与压机工作台的T型槽完成固定，安装孔位间距适配市面主流10吨-25吨台式压机的工作台槽距，承载板厚度经过受力校核，

　　在满负载压合工况下不会出现挠曲变形，板面上分布的小直径定位孔用于预装待压合磁轭组件的定位销，确保待装工件放置后不会出现水平方向的偏移。上层的紫色压合板是整套工装的核心施力部件，板面上均匀分布的六组压合单元对应磁轭端面上的六个紧固点位，每个压合单元都配置了独立的等高螺栓与压缩弹簧，这种分体式弹性压合结构可以避免刚性压合过程中因磁轭端面平面度误差导致的局部压力过大问题，当压合板下行接触工件时，各点位的弹簧会根据接触状态自适应压缩量，保证六个压合点位的压力差控制在合理范围内，不会出现磁轭绝缘层被压溃或者局部压合不到位的情况。压合板中心设置的圆形定位凸台刚好适配磁轭组件的中心内孔，下行过程中可以自动导正工件位置，

　　抵消人工上料时的微小位置偏差，凸台高度经过精确计算，压合到位时刚好与磁轭上端面齐平，不会出现过压情况。连接上下层板的导向立柱分为两种不同颜色标识的结构，其中黄色立柱为粗导向柱，承担压合板上下运动的主要导向功能，配合直线轴承使用时导向间隙控制在0.02mm以内，保证压合过程中压合板不会出现倾斜；绿色立柱为限位柱，柱身的台阶高度对应磁轭组件压合后的设计高度，当压合板下行至限位柱台阶面时即停止运动，精准控制压合行程，无需操作人员反复调整压机下行限位，降低对操作人员的技能要求。下层板下方伸出的多瓣式涨紧结构是工件预装定位的辅助结构，上料时可以将磁轭组件的内孔对准该结构套入，多瓣结构的外圆尺寸略小于磁轭内孔直径，既可以起到初步定位作用，

　　又不会因为间隙过小导致工件卡滞，压合完成后工装上行时，该结构不会与磁轭内孔发生剐蹭，方便操作人员快速取件。从设计思路上看，整套工装没有采用复杂的气动或液压辅助结构，完全依靠纯机械结构实现自适应压合与精准限位，结构可靠性高，日常维护仅需定期检查弹簧弹力与导向柱的润滑状态即可，维护成本极低，非常适合批量生产场景下的长时间连续作业。在实际使用过程中，操作人员仅需将待压合的磁轭、绝缘端板、嵌件依次叠放在下层承载板的定位位置，启动压机带动压合板下行，即可一次性完成六个点位的同步压合作业，相比传统逐点压紧的作业方式，装配效率可提升四倍以上，同时压合后的组件端面平行度可以稳定控制在0.05mm以内，有效避免后续工序中因磁轭装配偏移导致的电机气隙不均问题。工装的所有零部件均采用常用的模具钢与标准紧固件加工制作，没有特殊定制的异形非标件，加工难度低，制造成本可控，当需要适配不同规格的磁轭产品时，仅需更换上层压合板与中心定位凸台即可，下层承载结构与导向组件可以通用，能够快速完成不同型号产品的工装切换，适配多品种小批量的生产需求。
