多罐并联工业砂滤水处理设备结构

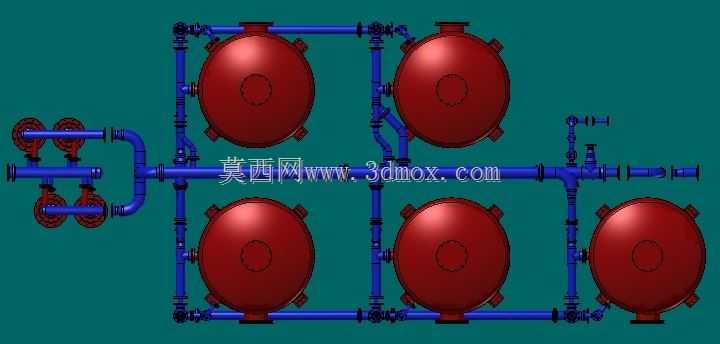

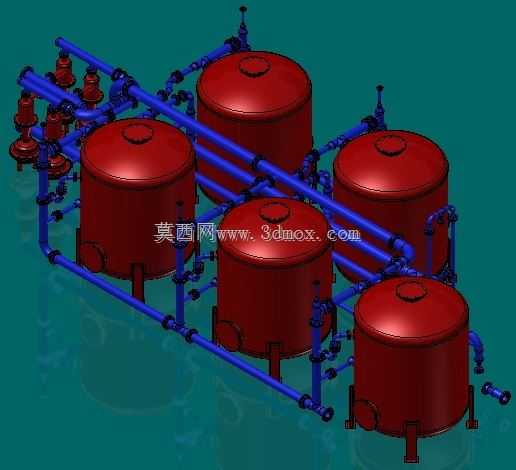

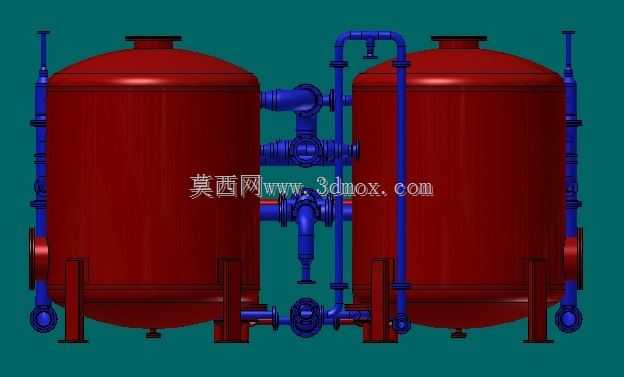

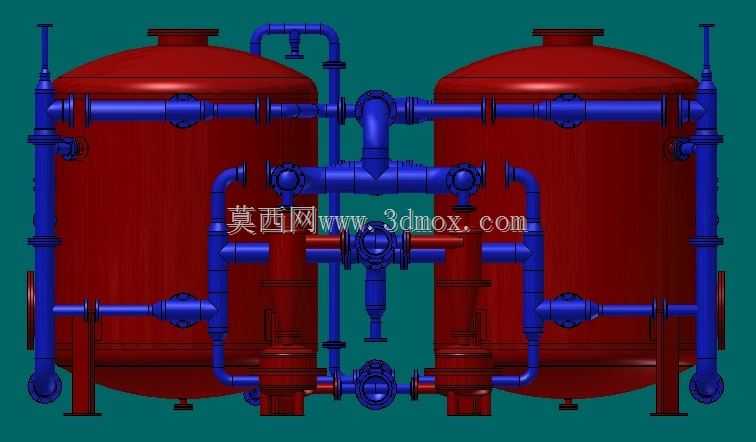

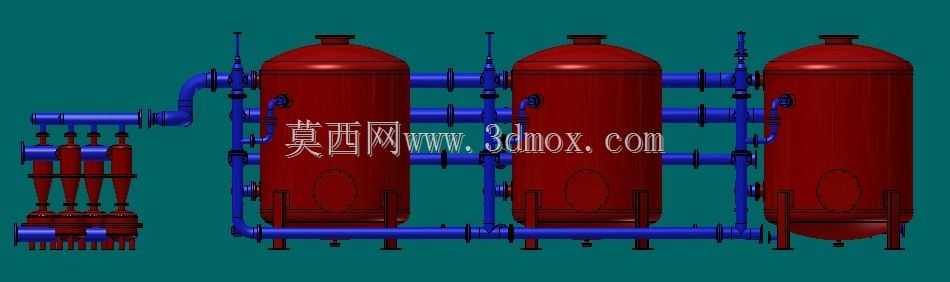

这套多罐并联砂滤设备主要应用于市政供水预处理、工业循环冷却水净化、中水回用深度处理以及泳池水循环净化等场景，是水处理工艺中去除水中悬浮物、胶体、泥沙杂质的核心处理单元，能够有效降低原水浊度，为后续反渗透、离子交换等精处理工序提供合格进水，也可单独作为出水水质要求不高场景的终端处理设备。设备采用五台立式圆柱形滤罐并联排布的结构设计，这种布局能够在保证单罐过滤面积充足的前提下，大幅提升整体处理流量，同时支持单罐独立反冲洗操作，反洗过程中其余滤罐仍可维持正常过滤工况，无需整套设备停机，保障水处理系统连续稳定运行。每台滤罐顶部设置检修人孔与排气组件，底部配置布水装置与排污接口，罐体间通过蓝色主管道实现进水、出水、反洗进水、反洗排水的管路连通，管路上配套布置控制阀门与连接管件，可通过阀门切换实现每台滤罐的过滤、反洗、正洗不同工况切换，滤罐内部填充不同粒径级配的石英砂滤料，原水从罐体上部进入后，自上而下穿过滤料层，水中的悬浮杂质被滤料层截留吸附，净化后的清水经底部布水系统汇集后从出水总管送出。在设计过程中，充分考虑了现场安装的边界条件，五台滤罐呈规整矩阵排布，主管道沿滤罐组顶部与侧部统一布设，整体外轮廓方正，能够适配常规水处理车间的设备排布空间，罐体支脚高度预留了底部排污管路的安装操作空间，管路上的阀门操作位置均预留了足够的检修操作距离，无需额外占用过多通行空间。设备整体采用模块化集成设计，所有管路与罐体在出厂前即可完成预组装，现场仅需对接进出水主管道即可投入使用，大幅降低现场安装的施工量与施工周期，同时并联结构可根据实际处理水量需求灵活增减滤罐数量，适配不同规模的水处理项目需求，滤罐采用立式承压结构设计，能够满足常规有压供水系统的工作压力要求，无需额外设置中间提升水泵，减少系统能耗与设备投入。
