管道用对夹式蝶阀结构三维设计

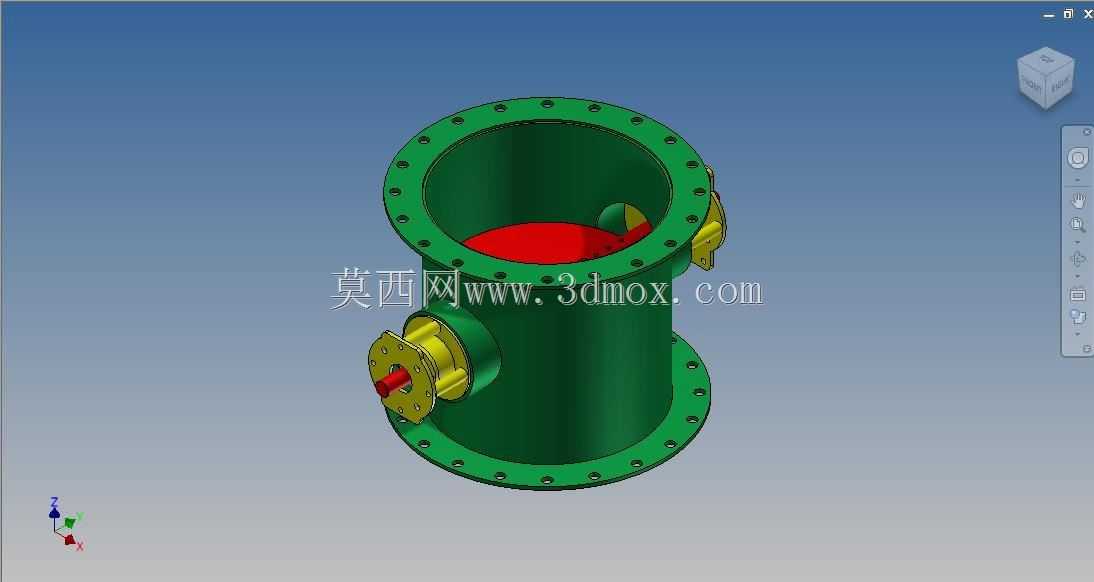

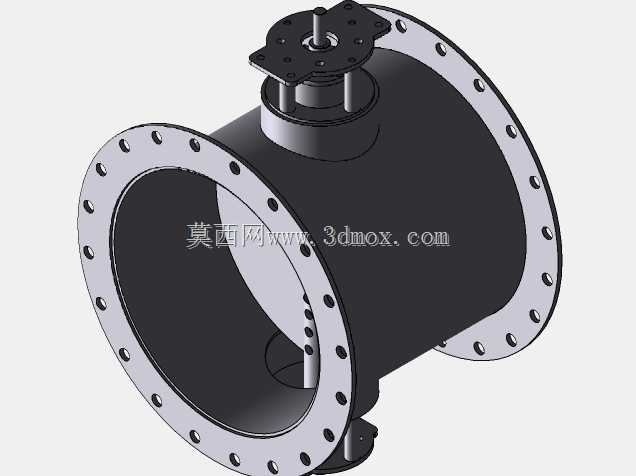

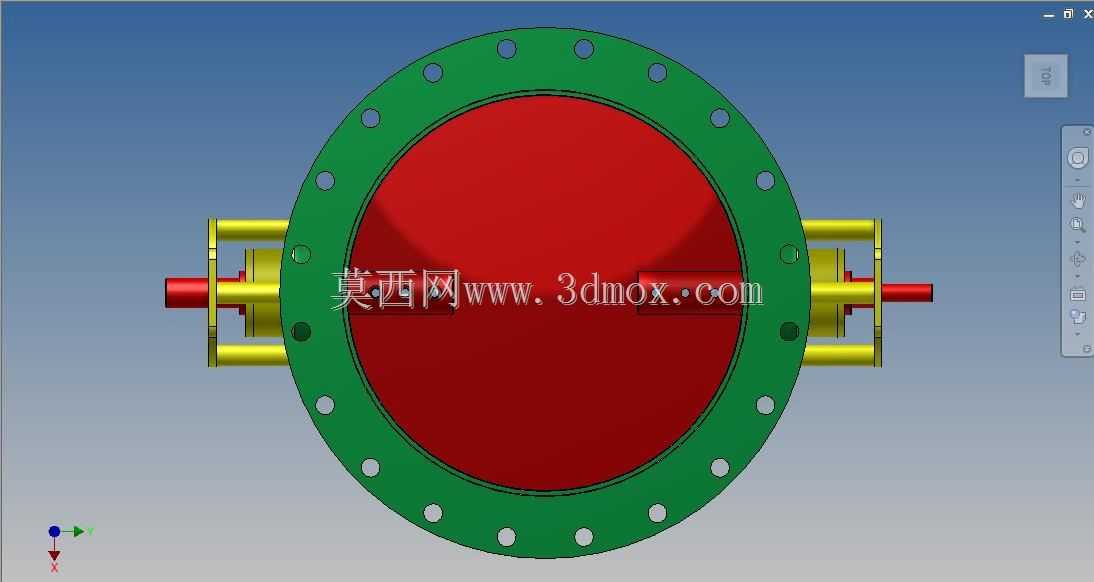

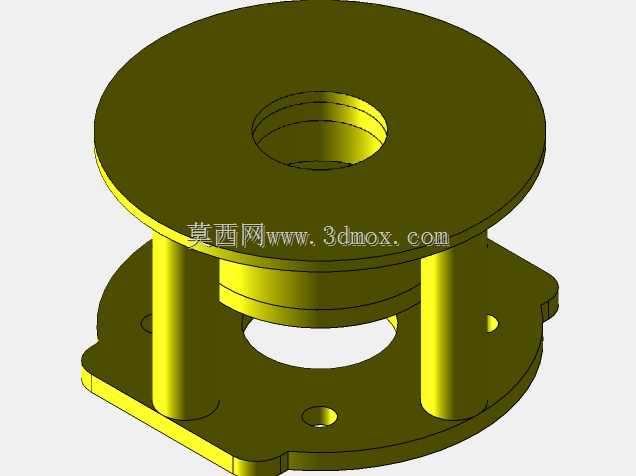

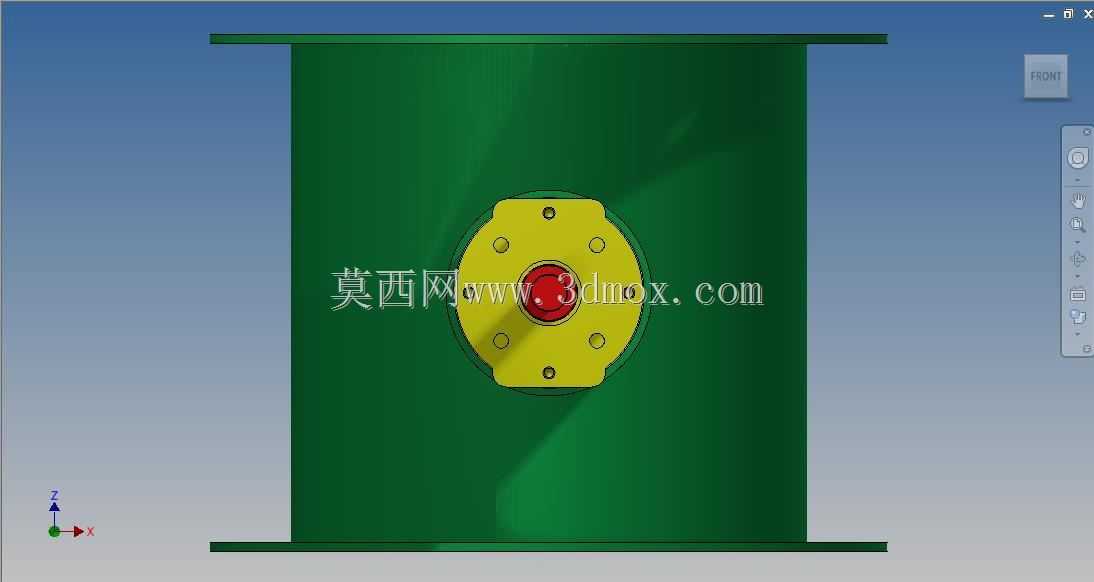

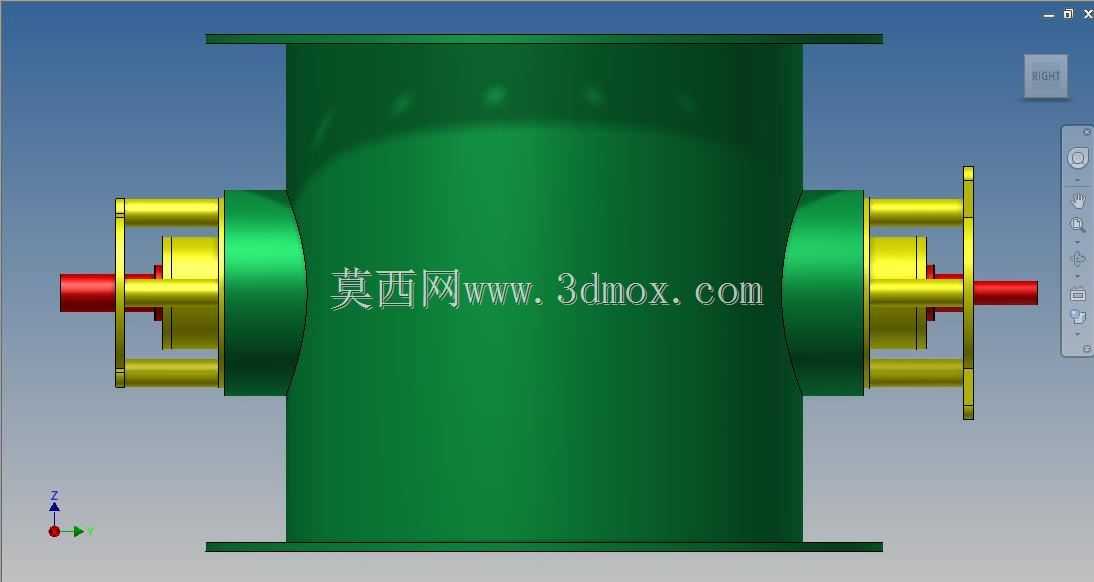

　　这款蝶阀主要应用于市政给排水、化工流体输送、暖通空调循环水等管路系统中，作为管路截流与流量调节的核心元件，适配中低压工况下的清水、弱腐蚀性流体输送场景，可在垂直、水平布置的管段上安装使用，相比同口径闸阀、截止阀，整体结构长度更短，安装占用空间更小，适合管廊排布紧凑的项目场景。从结构设计来看，阀体采用直通式圆筒造型，流道内壁无突出阻流结构，全开状态下流体阻力系数极低，介质流经时压损小，不易在阀腔内积存杂物，适合含少量悬浮物的流体输送工况。驱动端采用方形法兰安装面，可适配手动涡轮头、气动执行器、电动执行器等多种驱动装置，安装面的螺栓孔位采用对称均布设计，可实现执行器四个方向的安装调整，适配现场不同的操作空间布局。

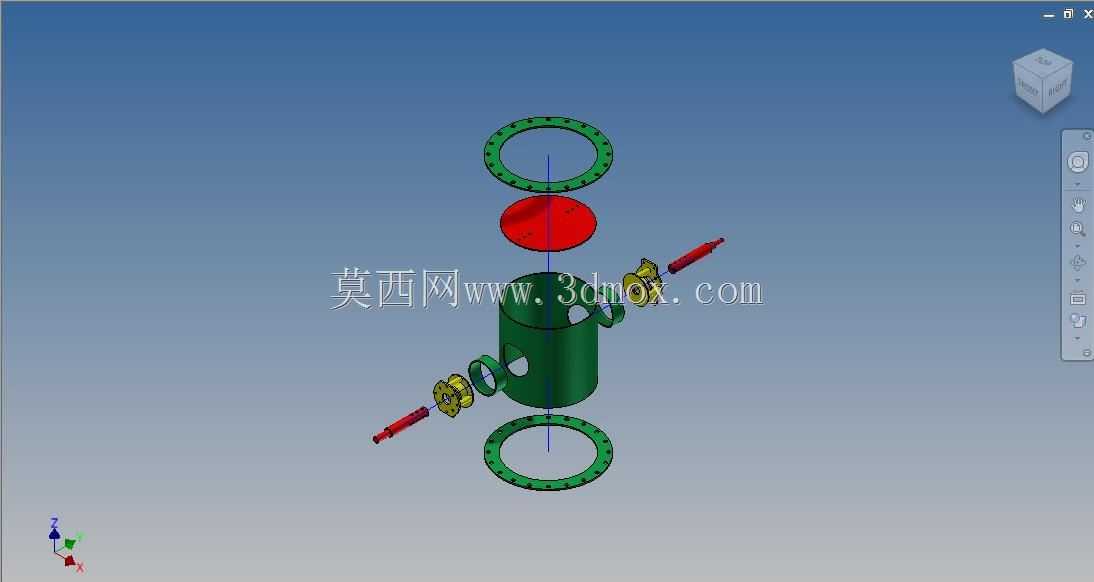

　　阀板密封面采用偏心贴合设计，启闭过程中密封面无过度摩擦，长期使用密封磨损量小，可降低后期维护频次，阀轴与阀板采用销钉防转连接，传递扭矩时无相对滑动，启闭动作响应更直接。安装边界上，阀体两端采用对夹式连接结构，适配对应压力等级的管道法兰，安装时无需在阀体上额外加工法兰密封面，仅需通过穿装螺栓将阀体夹持在两端管道法兰之间即可完成固定，阀体上下端的轴封位置预留了标准的填料函空间，可根据输送介质特性更换不同材质的密封填料，满足不同温度、腐蚀等级的介质使用需求。建模过程中对阀板的回转轨迹做了完整干涉校验，确认阀板在0-90度启闭全程中与阀体内壁、密封座无卡蹭，驱动端连接法兰的同轴度、端面跳动公差均按通用阀门行业标准设定，

　　可直接对接标准件库内的常用执行器模型，方便设计人员在做管路系统整体排布时直接调用，无需二次调整安装接口尺寸。阀体外表面做了圆弧过渡处理，无尖锐棱角，铸造工艺性更好，可有效降低铸件生产时的应力集中问题，提升阀体整体承压能力。
