双槽体浮选槽选矿设备结构设计

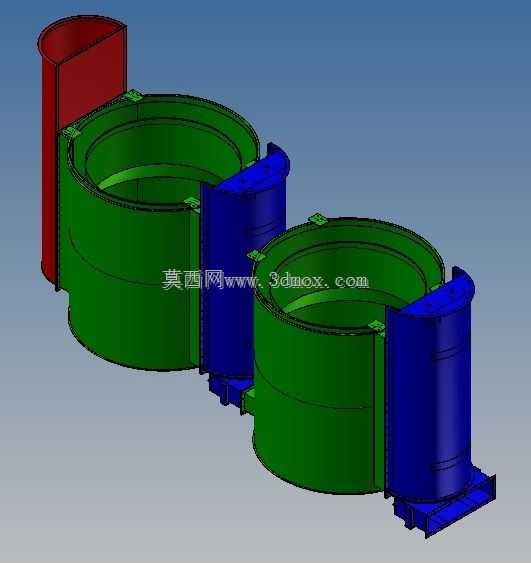

　　该浮选槽结构主要应用于有色金属、黑色金属及非金属矿物的选别作业场景，在选矿厂磨矿分级作业之后承接矿浆，完成目标矿物与脉石的分离工序。从结构设计来看，双槽串联的布局能够实现粗选、扫选工序的连续衔接，单槽采用圆筒形槽体结构，相比方形槽能够减少矿浆流动死角，降低槽内矿浆沉积概率，槽壁采用等壁厚设计，在保证结构强度的同时控制整体设备重量，槽体边缘预留的安装凸台用于固定定子、转子组件以及泡沫刮板机构，凸台位置经过受力校核，能够承受搅拌机构运转时产生的交变载荷。侧边的立式结构为泡沫排出溜槽与给矿衔接段，红色立式腔体为给矿缓冲腔，矿浆进入腔体后经过缓流处理再均匀流入浮选槽内，避免高速给矿对槽内已形成的稳定浮选液面造成冲击，

　　蓝色立式结构为泡沫溢流收集槽，槽体带有一定倾斜角度，能够让刮出的带矿泡沫依靠自重快速流向下一工序，收集槽底部设置的法兰接口用于连接后续矿浆管路，安装时需保证接口与外部管路的同轴度偏差控制在允许范围内，避免连接应力造成槽体变形。设备底部的安装底座采用带加强筋的板式结构，安装时需要与基础预埋钢板进行焊接或螺栓连接，底座的平面度公差需控制在合理范围，防止槽体安装后出现倾斜导致矿浆液面不均、泡沫层厚度不一致的问题。设计过程中针对槽体内部流场做了优化，圆筒形槽体配合搅拌机构的径向流场，能够让矿浆与药剂充分混合，同时让气泡均匀分散在矿浆中，提高目标矿物颗粒与气泡的碰撞概率，双槽串联的流道设计让矿浆依次经过两个槽体，延长矿浆在浮选环节的停留时间，

　　提升矿物回收率。从安装边界来看，双槽并列布置时需在槽体之间预留足够的检修空间，用于后期更换搅拌叶轮、调整刮板间隙，设备整体高度需匹配上下游设备的高差，保证矿浆能够依靠重力实现自流，减少额外输送泵的配置，降低选矿厂的能耗与运维成本。槽体各连接部位均设计有密封结构，避免矿浆泄漏造成的物料损耗与现场环境污染，槽体外部预留的吊耳结构满足设备吊装转运的受力要求，吊装时需保证吊点受力均匀，防止槽体在吊装过程中出现形变。
