多槽组合式矿用浮选分选设备结构

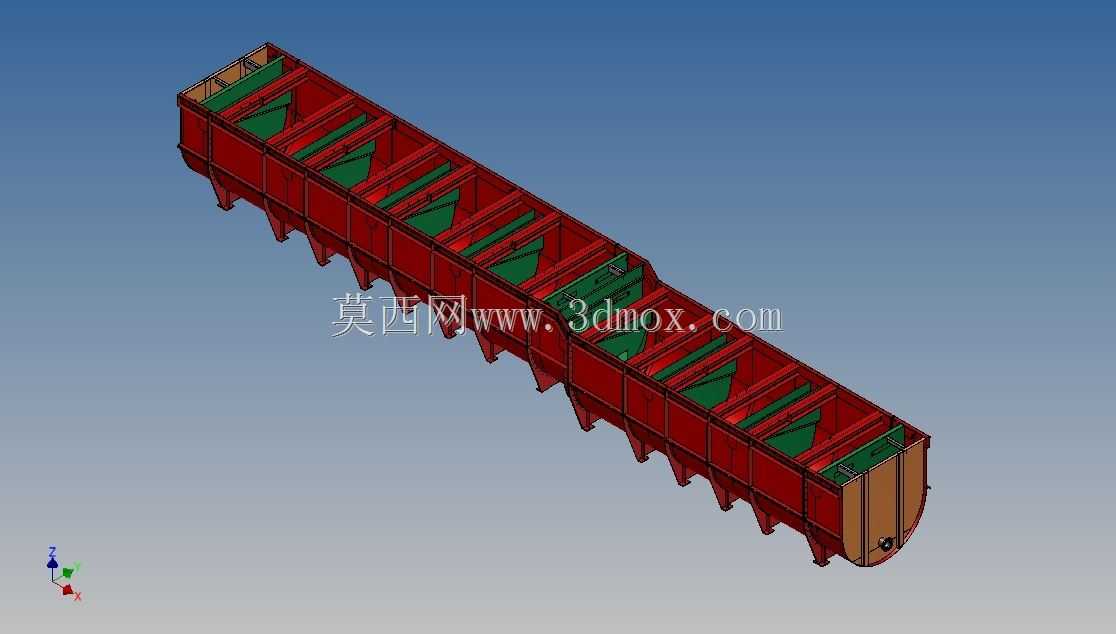

　　该浮选设备为多槽串联组合结构，主要应用于有色金属、黑色金属及非金属矿物的选别作业场景，在矿山选矿厂的浮选工段承担矿浆充气搅拌、矿物分选的核心功能，可适配不同规模选矿生产线的粗选、精选、扫选等不同工艺段配置需求。从结构设计来看，设备采用长槽体分段式布局，槽体内部设置多组导流隔板与分隔槽室，将整体槽体划分为多个独立又连通的分选单元，每个单元可独立完成矿浆与药剂的混合、气泡矿化、精矿富集过程，串联布局可让矿浆在设备内沿长度方向逐槽流动，经过多轮分选提升矿物回收效率。槽体主体采用焊接钢结构设计，侧壁设置加强筋结构提升整体刚性，可承受满负荷矿浆的长期静载荷与作业过程中的振动载荷，底部采用锥斗式收料结构，可引导槽内矿浆循环流动，

　　避免粗颗粒矿物沉槽积料，槽体末端设置排料与调节结构，可根据工艺需求调整槽内液位高度，匹配不同处理量下的分选液面稳定要求。设计过程中充分考虑现场安装边界，设备整体为长条形卧式布局，安装时需沿矿浆流向布置，预留两侧操作检修通道，槽体顶部可配套安装搅拌机构、加药管路、刮板排矿装置，底部锥斗位置需对接矿浆循环管路与尾矿排放管路，安装基础需做水平找平处理，保证各槽室液位差控制在工艺允许范围内。内部导流板的角度与安装位置经过流场模拟优化，可引导矿浆在槽内形成稳定的上下循环流态，让充入的空气被充分切割弥散成细小气泡，增加气泡与目标矿物颗粒的碰撞概率，提升矿化效果，相邻槽室之间的连通口设置可调式闸板，可根据矿石性质变化调整各槽之间的矿浆通过量，

　　灵活适配不同矿种的分选工艺参数调整需求。设备的槽体侧板与底板均采用耐磨钢板加工，可应对矿浆长期冲刷带来的磨损问题，延长设备整体使用寿命，槽体顶部的法兰边可与上部的搅拌驱动机构精准对接，保证装配同轴度，减少设备运行过程中的振动与异响。
