工业燃烧系统配套文丘里式送风装置

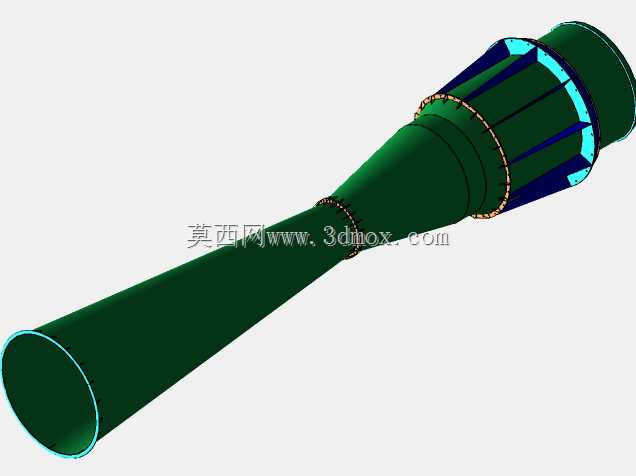

　　该装置主要应用于工业燃烧系统的送风环节，常见于中小型锅炉、工业加热炉、焚烧处理设备的进气端，承担燃烧空气的导流、稳流与预混作用，是保障燃料充分燃烧、降低氮氧化物初始排放的核心配套部件。从结构设计来看，整体采用上下双锥段对接中部喉口的文丘里构型，上部扩张段承接上游送风管道来流，通过渐扩结构降低空气流速、均衡流场分布，避免高速气流直接冲击喉口造成的紊流与压损；中部喉口位置预留了燃料喷入的安装接口，高速气流经过喉口时形成局部负压，可自然卷吸喷入的燃气或雾化燃油，在喉口下游的渐扩段完成初步的气料混合，大幅提升后续燃烧的均匀度。下部锥段连接设备炉体的进气法兰，底部设置的三角加强筋结构，用于抵消送风过程中产生的管道振动与热应力，

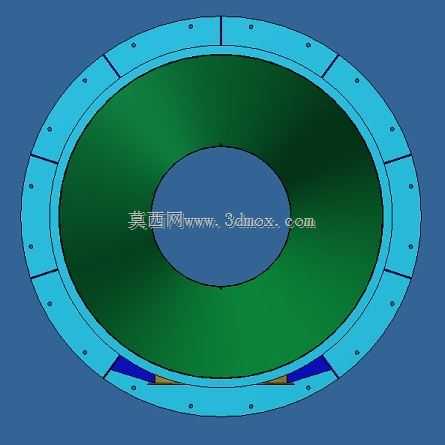

　　避免长期运行中连接法兰出现密封失效、焊缝开裂的问题。设计过程中优先控制整体流阻，锥段的扩张角控制在15度以内，既保证流场平顺过渡，也避免锥角过大造成的气流附面层分离，减少不必要的压损，降低上游送风机的功率配置要求。安装边界方面，底部采用圆形法兰对接结构，法兰面预留均匀分布的螺栓孔位，可直接匹配同通径的炉体进气接口，无需额外制作过渡连接件；上部锥段顶端为平切直边结构，可通过焊接或法兰对接的方式连接上游送风管道，整体安装时需保证装置垂直度偏差不超过千分之三，避免内部流场偏斜影响混合效果。实际运行中，该结构可在送风压力1500-3000Pa的工况下稳定工作，喉口位置的负压值可稳定维持在-200Pa至-500Pa区间，能够适配天然气、

　　轻柴油、生物质气化气等多种燃料的送风预混需求，相比等径直管式送风结构，可提升燃烧效率3%-5%，同时降低燃烧段的局部高温区占比，减少热力型氮氧化物的生成。建模过程中对各段锥面的衔接处做了圆角过渡处理，避免直角结构造成的应力集中，同时也减少了流道内的涡流产生区域，底部加强筋的排布对应法兰螺栓孔的受力位置，可将装置自重与运行振动的载荷均匀传递到炉体连接面，长期运行下结构形变量可控制在0.2mm以内，不会影响密封性能与流道精度。
