勺子成型冲压模具三维结构设计

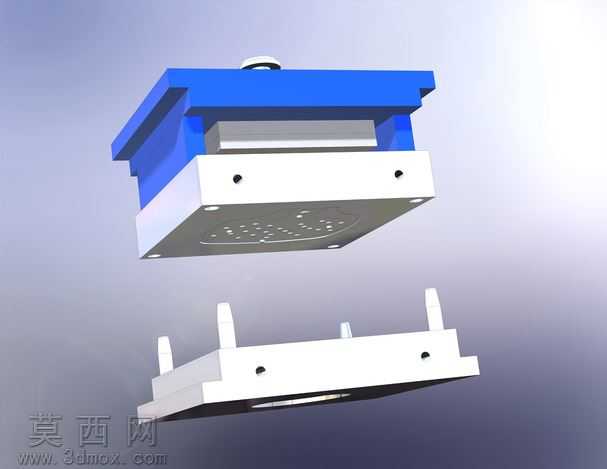

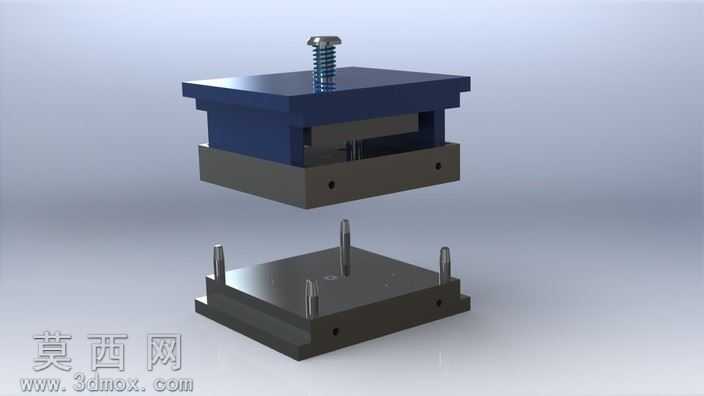

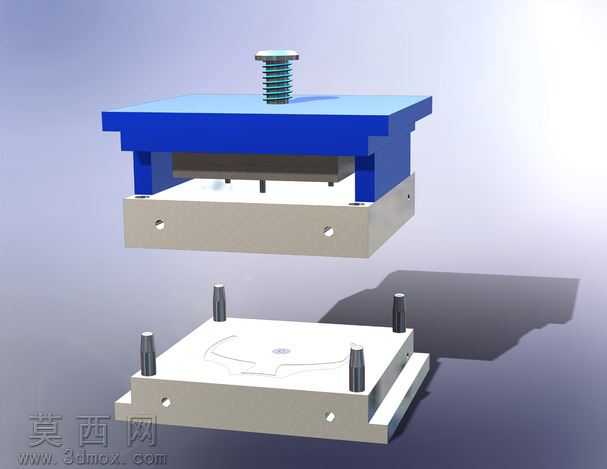

本作品为勺子成型专用冲压模具的三维设计成果，建模阶段依托参数化三维设计软件完成全结构的精准搭建，严格遵循冲压模具设计规范，对上下模座、导柱导套、复位弹簧、凸模、凹模、卸料组件等核心零部件进行1:1等比例还原，所有配合面均按照实际冲压工况的公差要求设定配合参数，确保各部件装配逻辑符合真实生产的装配流程。渲染阶段采用工业级写实渲染方案，针对不同零部件的材质特性匹配对应材质参数：上下模座采用调质模具钢材质，设置哑光金属质感与细微的钢材表面磨砂纹理，还原真实模具钢的表面质感；导柱导套采用高碳铬轴承钢材质，添加高反光金属属性与表面镀铬的亮面效果，体现导向件的高精度加工特性；复位弹簧设置合金弹簧钢材质，还原弹簧表面的氧化处理色泽与螺旋结构的光影层次；安装螺栓等标准件匹配发黑处理的金属材质，添加细微的表面防锈涂层质感。结构设计上采用标准冷冲模模架结构，四角布置滑动导柱导套实现上下模的精准导向，合模过程中导柱先进入导套完成定位，避免凸凹模发生啃模损伤；上模部分设置弹性卸料结构，通过复位弹簧提供卸料力，冲压完成后可将箍在凸模上的料边顺利卸下，保证出料顺畅；下模部分设置凹模型腔，型腔轮廓完全匹配勺子的外形曲面，刃口部分按照冲压工艺要求设置合理的落料斜度，减少冲裁过程中的毛刺产生；模座上预留标准的压力机安装槽与紧固螺纹孔，可直接适配常规开式可倾压力机的安装尺寸。设计思路围绕小五金件的批量冲压生产需求展开，充分考虑模具的使用寿命与维护便捷性，凸凹模部分采用镶块式设计，当刃口出现磨损时可单独拆卸更换镶块，无需更换整套模仁，大幅降低后期维护成本；合模行程按照勺子料厚与冲裁深度合理设定，弹簧预压量经过参数校核，既保证足够的卸料力，又避免弹簧过载失效；整体结构紧凑，导向精度高，可满足薄金属板材的连续冲压生产需求，能够稳定完成勺子的落料与成型工序，冲压成型的勺子外形一致性好，尺寸精度满足日用五金制品的质量要求。
